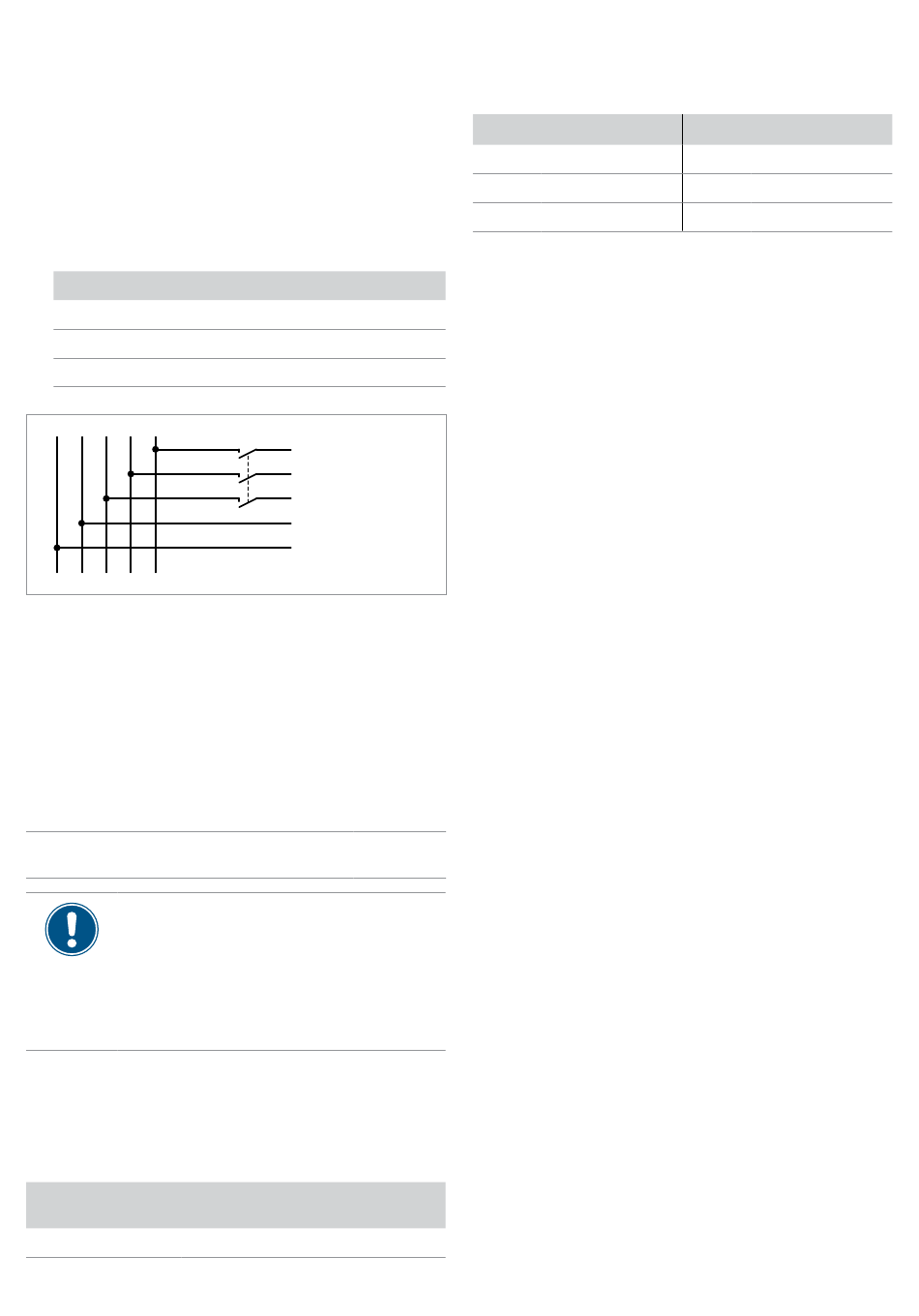

Raccordement au réseau (AC)
► Toujours respecter les réglementations spécifiques appli-
cables dans le pays concerné.
► Toujours suivre les dispositions spécifiques de votre four-
nisseur d'énergie.
► Installer tous les dispositifs de sécurité et de protection
requis (p. ex. disjoncteur automatique et/ou dispositifs de
protection contre les surtensions).
► Utiliser la protection de ligne appropriée en amont afin de
protéger l'onduleur :
Modèle
Protection de ligne en amont
RPI M6A
RPI M8A
RPI M10A
G N L1
L2
L3
Disjoncteur de courant de défaut
En raison de sa construction, l'onduleur ne peut pas injecter de
courant de défaut DC dans le réseau. L'onduleur satisfait par-là
même aux exigences de la norme DIN VDE 0100-712.
Les erreurs pouvant survenir ont été examinées par la société
Delta en conformité avec les normes d'installation actuellement
en vigueur. Ces investigations ont révélé qu'il n'y a aucun danger
lorsque l'onduleur est utilisé en combinaison avec un disjoncteur
différentiel (disjoncteur différentiel à courant de défaut, RCD) de
type A placé en amont. L'utilisation d'un disjoncteur différentiel de
type B n'est pas nécessaire.
Intensité minimale du courant de déclenchement
du disjoncteur différentiel de type A
L'intensité du courant de déclenchement du
disjoncteur différentiel nécessaire dépend en
premier lieu de la qualité des modules photovol-
taïques, de la taille de l'installation photovoltaïque
et des conditions environnantes (par exemple,
l'humidité de l'air). Le courant de déclenchement
ne doit cependant pas être inférieur au courant
de déclenchement minimal spécifié.
Unité de surveillance du courant de défaut intégrée
L'unité de surveillance du courant de défaut (RCMU) intégrée et
sensible à tous les courants est certifiée conforme à la norme
VDE 0126 1-1/A1:2012-02 §6.6.2.
Systèmes de mise à la terre autorisés
Système de mise à
TN-S
la terre
Admissible
Oui
12
16 A
16 A
20 A
L3
L2
à l'onduleur
L1
N
PE
≥ 100 mA
TN-C
TN-C-S TT
IT
Oui
Oui
Oui
Non
Exigences sur la tension de réseau
3P3W
Tension
L1-L2
400 V
AC
L1-L3
400 V
AC
L2-L3
400 V
AC
Exigences sur les câbles
La fiche AC, fournie avec l'onduleur, présente les caractéristiques
techniques suivantes :
Type de fiche
Courant nominal
Diamètre des câbles minimal/
maximal
Section des fils minimale/maxi-
male
Couple de serrage recom-
mandé pour les vis de serrage
La fiche AC ne peut être utilisée qu'avec un câble en cuivre
flexible.
Pour le calcul de la section de câble, prendre en compte les
grandeurs d'influence suivantes :
Matériau du câble
Conditions de température
Longueur du câble
Type d'installation
Chute de tension
Pertes de puissance dans le câble
► Toujours respecter les prescriptions d'installation de
câbles AC en vigueur dans le pays concerné.
► France : suivre les prescriptions d'installation de la norme
UTE 15-712-1. Cette norme contient des prescriptions sur
les sections de câbles minimales et sur la façon d'éviter les
surchauffes liées à de forts courants.
► Allemagne : suivre les prescriptions d'installation de la
norme VDE 0100-712. Cette norme contient des prescrip-
tions sur les sections de câbles minimales et sur la façon
d'éviter les surchauffes liées à de forts courants.
► Australie/Nouvelle-Zélande : suivre les prescriptions
d'installation de la norme AS/NZS 5033:2005. Cette norme
contient des prescriptions sur les sections de câbles mi-
nimales et sur la façon d'éviter les surchauffes liées à de
forts courants.
Utilisation d'une protection de réseau et d'installation
La norme allemande VDE-AR-N 4105, Section 6.1, exige l'utili-
sation d'une protection de réseau et d'installation externe avec
disjoncteur de couplage pour les installations photovoltaïques
d'une capacité supérieure à 30 kVA.
En alternative, la norme VDE-AR-N 4105, Section 6.4.1 autorise
l'utilisation d'un onduleur équipé d'un disjoncteur de couplage
interne, si celui-ci coupe l'onduleur du réseau en moins de
100 ms.
Cet onduleur répond aux exigences de la norme VDE-AR-N
4105, Section 6.4.1, si le micrologiciel suivant est installé : DSP
≥ 1.30 / RED ≥ 1.20 / COMM ≥ 1.10. Dans ce cas, une protection
de réseau et d'installation externe n'est pas nécessaire.
Guide d'installation rapide pour onduleurs solaires RPI M6A M8A M10A EU V4 FR 5013221403 00 2017-11-16
3P4W
Tension
± 20 %
L1-N
230 V
± 20 %
L2-N
230 V
± 20 %
L3-N
230 V
Amphenol C16-3
≤ 25 A
11/20 mm
5/8 mm
2
≥ 0,7 Nm
± 20 %
AC
± 20 %
AC
± 20 %
AC
