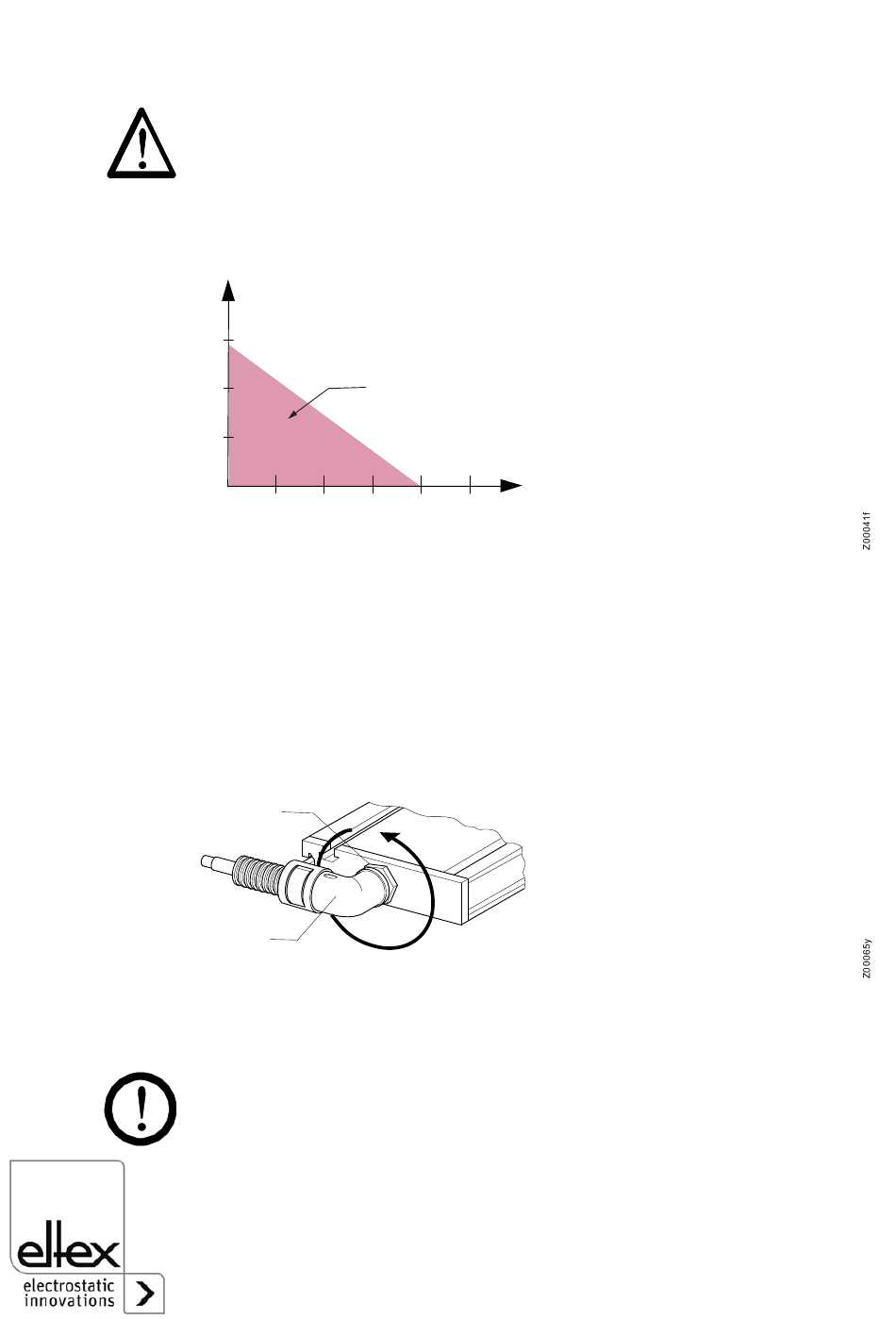

Fig. 6:
Charge possible
de l'alimentation
ES53 en fonction
de la longueur
active de l'élect-
rode et de la
longueur du câble
de haute tension
Fig. 7:
Raccord coudé
3.2 Longueur du câble de haute tension
La longueur totale de l'électrode de décharge et du câble de haute tension
est limitée en raison de la charge capacitive du transformateur monté
dans l'alimentation. La charge maximale est fonction de la longueur active
de l'électrode et de la longueur du câble de haute tension.
Ce rapport, appliqué à l'alimentation ES53, est illustré à la fig. 6.
Σ des longueurs actives
des électrodes [m]
15
10
5
10
20
30
Σ des longueurs de câbles [m]
Exemple : Pour une longueur active d'électrode de 3 mètres, la longueur
maximale possible des câbles est de 32 mètres.
Pour le branchement de l'électrode à l'alimentation ES53/G.. resp. ES53/
H.. resp. ES53/I.. veuillez consulter le Mode d'Emploi de l'alimentation.
3.3 Réglage du raccord coudé
Si l'électrode est équipée d'un raccord coudé, alors celui-ci est orienté
vers les pointes à la livraison.
1
2
Pour tourner le raccord coudé, procéder de la manière suivante :
• Desserrer le contre-écrou.
• Amener le raccord coudé dans la position prescrite.
• Resserrer le contre-écrou.
Le raccord coudé ne doit pas tourner de plus de 360°.
Plage
admissible
40
50
0...360°
(1 tour maxi.)
16
1 Contre-écrou
2 Raccord coudé
BA-fr-2019-2101_EXR5C
