8. Réglage des fins de course
Pos. 1 : Position Reverse sous le point d'inflexion
Pos. 2 : Position de tension de toile, la barre de charge est bloquée ce qui
permet une tension optimale de la toile.
Pos. 3 : Position de déblocage pour une rétraction de la toile sans blocage.
Pos. 4 : Position finale haute (position programmée ou fin de course à la
fermeture du coffre)
Touche de pro- LED
grammation
Réseau :
descente montée
230 V

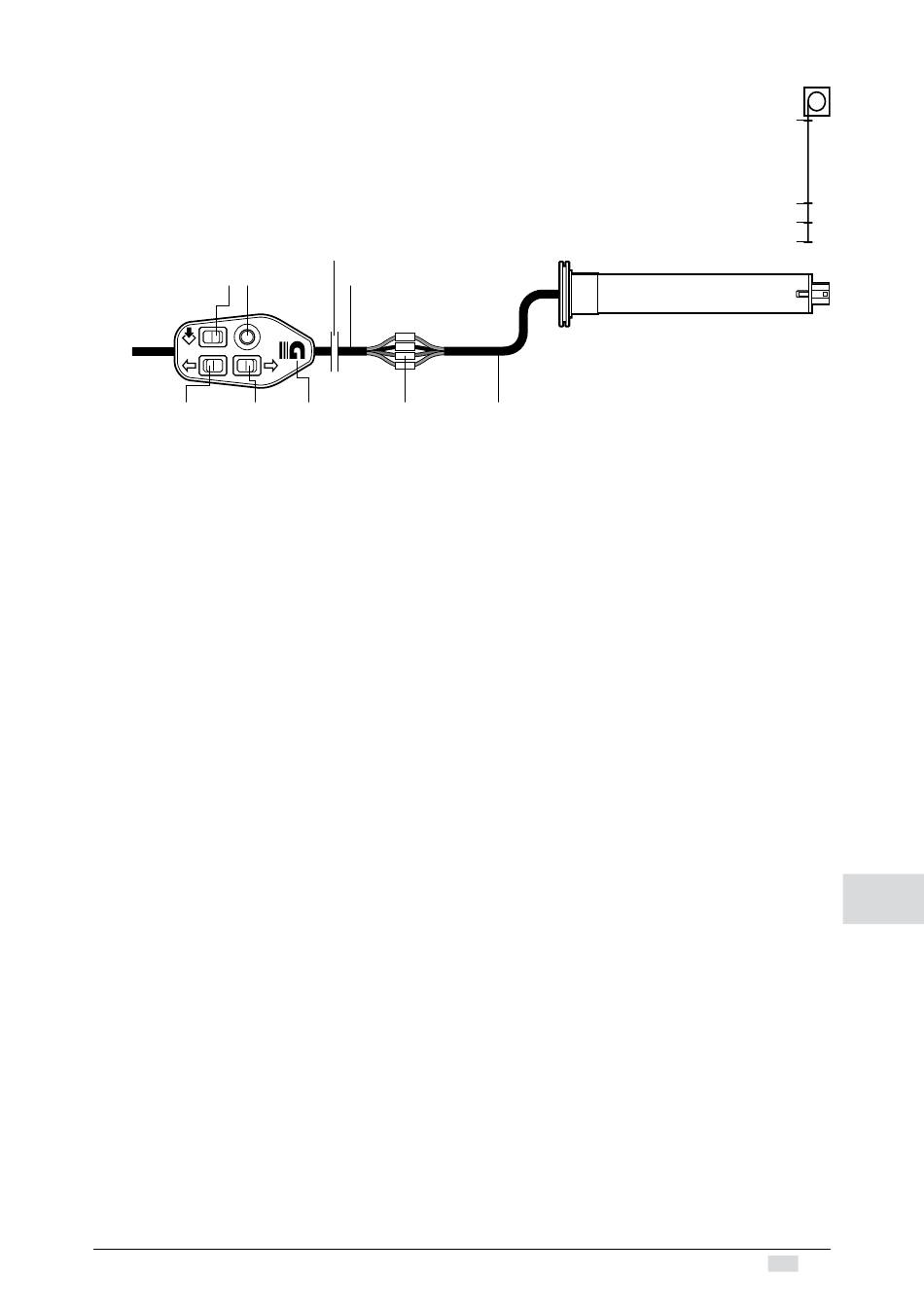

8.1. Raccord du câble de réglage
Raccorder le câble de réglage au câble de raccordement du moteur en veillant
à toujours connecter ensemble les fils de la même couleur. L'attribution des
touches descente et montée indiquant la direction dépend du sens dans lequel
le moteur a été installé. Brancher ensuite le câble de réglage sur le réseau 230V.
Activer le mode d'apprentissage.
Activer simultanément les touches montée / descente jusqu'à ce que le moteur
se manifeste (1 x clic-clac)
8.2. Programmation de la position Reverse (pos. 1)
Activer les touches montée / descente pour aller sur la position Reverse.
Lorsque la position souhaitée est atteinte, appuyer simultanément sur les
touches montée/descente. Le moteur se manifeste (2 x clic-clac) pour
confirmer la mémorisation de la position.
8.3. Programmation de la position de tension de toile (pos. 2)
Activer les touches montée/descente pour aller sur la position de tension de
toile. Le moteur s'arrête au couple et se manifeste (3 x clic-clac) pour confirmer
la mémorisation de la position.
8.4. Programmation de la position de déblocage (pos.3)
Activer les touches montée/descente pour aller sur la position de déblocage.
Appuyer simultanément sur les touches montée/descente pour mémoriser la
position. Le moteur se manifeste (4 x clic-clac) pour confirmer la mémorisation
de la position.
8.5. Programmation de la position finale rétractée (pos.4)
Au couple (stores coffres)
Rétracter la toile jusqu'à l'arrêt du moteur en utilisant les touches montée/
descente. La position finale est mémorisée ce qui est confirmé par le moteur
(5 x clic-clac). Le réglage des fins de course est achevé. Le moteur reprend
son régime normal.
ou
En positionnement libre (stores bannes à bras articulés)
Activer les touches montée/descente pour atteindre la position souhaitée.
Activer simultanément les deux touches pour mémoriser la position. Le moteur
confirme (5 x clic-clac). Le réglage des fins de course est achevé. Le moteur
reprend son régime normal.
I
La modification d'une fin de course entraîne automatiquement la
suppression de l'ancienne position.
www.geiger.de
Raccord Hirschmann
Câble d'adaptation
M56B265
Câble de Bornes
réglage M56.... de service
Câble de raccordement
pour la fin de course
4
2
1
3
