SEFRAM Net Chaser NC950-AR Guide D'utilisation

Masquer les pouces

Publicité

Liens rapides

Télécharger ce manuel
Révision : 0
Le qualificateur de réseaux Ethernet Net Chaser™ NC950-AR offre une solution complète pour tester et qualifier
la vitesse de transmission des données sur vos réseaux Ethernet jusqu'à 1Gb/s.
Il détecte les défauts de câblages et permet de s'assurer que les câbles peuvent supporter la vitesse des
équipements actifs connectés.
Qualification de vitesse de transmission selon la norme IEEE 802.3
Testeur de câble selon la norme TIA568A/B
Le NetChaser™ NC950-AR vous donne une cartographie claire de vos réseaux et sert d'interface avec des
composants actifs comme les serveurs, les switchs, les routeurs, etc.
Toutes les informations sont collectées, enregistrées et prêtes à être utilisées ou restituées :
« Pings » sur des adresses IP spécifiques ou des URL
DHCP
Fonction « Traceroute » vers une cible
VLAN
SEFRAM est distributeur officiel pour la France de la gamme T3 INNOVATION.
Guide d'utilisation simplifié du NC950-AR
P 1/20

Publicité

loading

Manuels Connexes pour SEFRAM Net Chaser NC950-AR

Sommaire des Matières pour SEFRAM Net Chaser NC950-AR

  • Page 1 Toutes les informations sont collectées, enregistrées et prêtes à être utilisées ou restituées :  « Pings » sur des adresses IP spécifiques ou des URL  DHCP  Fonction « Traceroute » vers une cible  VLAN SEFRAM est distributeur officiel pour la France de la gamme T3 INNOVATION.
  • Page 2 Câble micro USB PS120 2 adaptateurs secteur CA014 2 prolongateurs RJ45 CA016 2 câbles RJ45 1 grande house de transport 2 mousquetons T3 1 Carte SD 4Go Sonde active SEFRAM est distributeur officiel pour la France de la gamme T3 INNOVATION.

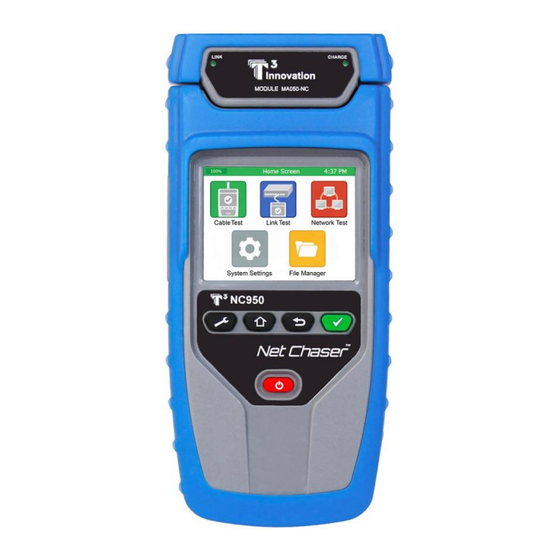

  • Page 3 P 3/20 Appareil : Interface Connecteur RJ45 et F Ecran LCD Tactile Bouton de menus On / Off Batterie Béquille Prise micro-usb Logement carte SD Prise de recharge SEFRAM est distributeur officiel pour la France de la gamme T3 INNOVATION.
  • Page 4 Révision : 0 P 4/20 Sonde active : LEDs de niveau de charge Lien, Réussi, Echec Connecteur RJ45 Bouton de statut Attache Batterie Prise de recharge Vis du cache batterie SEFRAM est distributeur officiel pour la France de la gamme T3 INNOVATION.
  • Page 5 Accueil : Le bouton « accueil » permet de revenir au choix des menus. Retour : Le bouton « retour » permet de revenir sur la fenêtre précédente. Test : Le bouton « Test » permet de lancer le test. SEFRAM est distributeur officiel pour la France de la gamme T3 INNOVATION.
  • Page 6 Vous pouvez aussi définir si l’appareil utilisera un DNS automatique ou un DNS fixe. Page 2 : Réglages écran : Cette page permet de définir les unités de longueur, la norme de câblage utilisée ainsi que la luminosité de l’écran. SEFRAM est distributeur officiel pour la France de la gamme T3 INNOVATION.
  • Page 7 Page 4 : Arrêt automatique : Cette page permet de définir le temps avant la mise en veille de l’appareil ainsi que le temps avant l’extinction de l’appareil. SEFRAM est distributeur officiel pour la France de la gamme T3 INNOVATION.
  • Page 8 Cette page permet mettre à jour le logiciel interne de votre appareil. Une note d’application sera réalisée afin de donner la procédure de mise à jour de votre appareil. SEFRAM est distributeur officiel pour la France de la gamme T3 INNOVATION.
  • Page 9 Utilisation d’une terminaison coaxiale : Lorsqu’une terminaison coaxiale est utilisée, l’appareil indiquera l’identifiant de la terminaison. Si un court circuit ou une coupure est détecté, l’appareil indiquera la distance du défaut. SEFRAM est distributeur officiel pour la France de la gamme T3 INNOVATION.
  • Page 10 La liste de tous les tests sera affichée avec en surbrillance le test qui est sélectionné. Vous pouvez alors sélectionner le test qui vous intéresse puis l’afficher en appuyant sur la touche . Pour revenir à la page précédente, appuyez sur le bouton « retour » SEFRAM est distributeur officiel pour la France de la gamme T3 INNOVATION.
  • Page 11 Miswire : Le câblage ne suit pas les normes de câblage Ethernet TIA568A/B. Cela se produit quand il ya une erreur commise lors de la résiliation du câble. SEFRAM est distributeur officiel pour la France de la gamme T3 INNOVATION.
  • Page 12 Entrez le nom de fichier désiré et appuyez sur OK. L’appareil va enregistrer le fichier CSV sur la mémoire externe (Carte SD). Toutes les mesures sur les câbles doivent être réalisées sur des dispositifs hors tension. SEFRAM est distributeur officiel pour la France de la gamme T3 INNOVATION.
  • Page 13 Appuyez sur les boutons haut et bas pour faire varier le niveau de sortie. Utilisez une sonde amplificatrice pour rendre la tonalité audible. Nous préconisons la sonde TP200. SEFRAM est distributeur officiel pour la France de la gamme T3 INNOVATION.
  • Page 14 Link Test : En entrant dans le menu de test de liaison, l’appareil effectue automatiquement un test de port par l'acquisition d'une adresse IP et les informations DHCP. SEFRAM est distributeur officiel pour la France de la gamme T3 INNOVATION.
  • Page 15 Pour ajouter une adresse IP ou une URL à la liste cible, , touchez une adresse sous « IP / URL » puis appuyez sur Pour faire un ping sur une cible, appuyez sur « test ». Pour arrêter le test, appuyez à nouveau sur le bouton « test ». SEFRAM est distributeur officiel pour la France de la gamme T3 INNOVATION.

  • Page 16: Trace Route

    Appuyez sur le bouton « test » pour réaliser le test. Pour enregistrer la liste de test Trace Route, appuyez sur Entrez le nom de fichier désiré et appuyez sur OK. SEFRAM est distributeur officiel pour la France de la gamme T3 INNOVATION.
  • Page 17 Appuyez sur pour effacer les informations affichées à l’écran. Appuyez sur PDF pour mémoriser le résultat du test. Entrez le nom de fichier désiré et appuyez sur OK. SEFRAM est distributeur officiel pour la France de la gamme T3 INNOVATION.
  • Page 18 Trace Route Droite Générateur de tonalité Liste LinkLight Gestionnaire de fichiers Test de PoE Choix menu LLDP ou CDP Réglage des adresses IP VLAN Copier sur la carte SD SEFRAM est distributeur officiel pour la France de la gamme T3 INNOVATION.

  • Page 19: Alimentation

    Essuyer l’appareil à l’aide d’un chiffon sec. Ne pas utiliser de solvants. Attention : Veuillez à ce que l’appareil soit éteint et non connecté à un câble. 11- Spécifications SEFRAM est distributeur officiel pour la France de la gamme T3 INNOVATION.
