Ergotron Zip12 Manuel De L'utilisateur

Masquer les pouces Voir aussi pour Zip12:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel

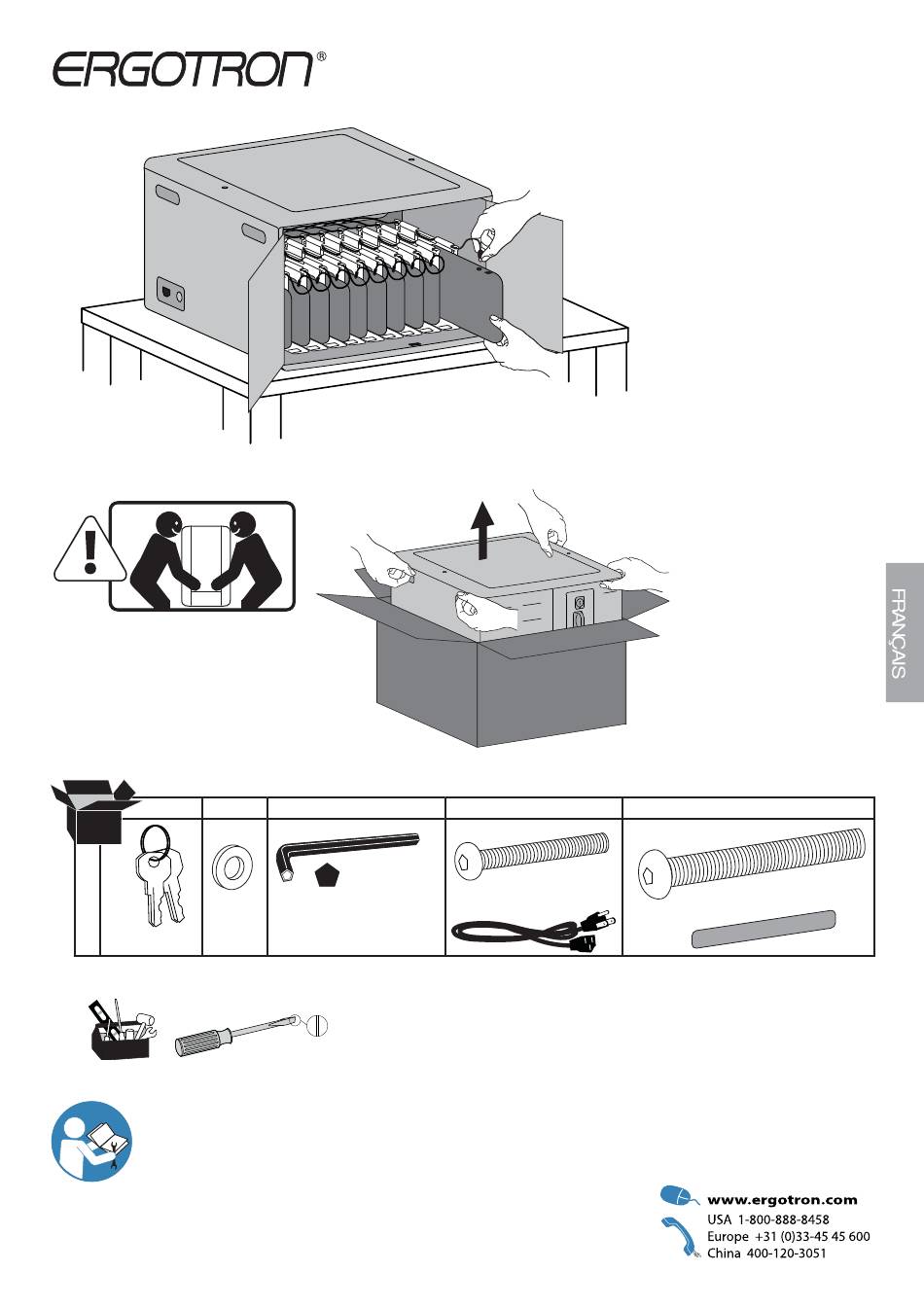

Nécessite 2 personnes pour retirer l'appareil de la boîte.
Composants
A
4x
2x
1
6.5mm ID
12mm OD
1mm TH
Outillage requis
Pour la dernière version du Guide d'installation de l'utilisateur, visitez : www.ergotron.com.
User's Guide - English
Guía del usuario - Español
Manuel de l'utilisateur - Français
Gebruikersgids - Deutsch
Benutzerhandbuch - Nederlands
Guida per l'utente - Italiano
Användarhandbok - svenska
ユーザーガイ ド : 日本語
用户指南 : 汉语
888-33-376-G-00 rev. B • 04/15
B
C
1x
6mm
Clef Allen
D
2x
M6 x 35mm
Vis de sécurité
1x
Manuel de l'utilisateur
Zip12
Charging
Desktop
Cabinet
E
2x
M6 x 45mm
Vis de sécurité
2x
1 of 14

Publicité

Table des Matières
loading

Manuels Connexes pour Ergotron Zip12

Sommaire des Matières pour Ergotron Zip12

  • Page 1 6.5mm ID Clef Allen 12mm OD 1mm TH Outillage requis Pour la dernière version du Guide d’installation de l’utilisateur, visitez : www.ergotron.com. User's Guide - English Guía del usuario - Español Manuel de l’utilisateur - Français Gebruikersgids - Deutsch Benutzerhandbuch - Nederlands Guida per l’utente - Italiano...

  • Page 2: Symboles De Danger

    Examen des Symbole Mot signal Niveau de danger symboles de danger Une REMARQUE indique des informations importantes REMARQUE destinées à vous aider à mieux utiliser de ce produit. Ces symboles avertissent les utilisateurs de conditions de sécurité nécessitant leur La mention ATTENTION indique la possibilité de dom- attention.
  • Page 3 Ouvrez les portes. Retirez la plaque supérieure. 888-33-376-G-00 rev. B • 04/15 3 of 14...
  • Page 4 Choisissez la confi guration en fonction du nombre d’appareils. Le chariot est déjà confi guré pour cela, veuillez passer à la page 6. Taille de compartiment : 1.1" (27.9 mm) Dividers will need to be reconfi gured for this set up, please see instructions on page 5.
  • Page 5 Afi n d’obtenir une confi guration pour 8 appareils, retirez les séparateurs. i. Tirez le levier vers vous. ii. Avec le levier tiré, faites glisser le séparateur vers vous. iii. Soulevez-le et enlevez-le. Afi n d’obtenir une confi guration pour 8 appareils, remettez les séparateurs.
  • Page 6 Fixez des entretoises si les appareils’font moins de 229 mm d’épaisseur. Installation du point d’accès sans fi l (WAP) en option. a. S’il faut plus d’espace pour insérer le WAP, retirez le séparateur de gauche. i. Tirez le levier vers vous. ii.
  • Page 7 Acheminez les câbles d’alimentation de tous les appareils. a. Déterminez la longueur de câble nécessaire pour brancher chaque appareil, puis faites passer les câbles à travers le séparateur et branchez-les sur la multiprise. b. Regroupez les câbles et rangez-les derrière le module d’alimentation. 888-33-376-G-00 rev.
  • Page 8 Remettez la plaque supérieure. 8 of 14 888-33-376-G-00 rev. B • 04/15...
  • Page 9 Branchez et insérez les appareils. Branchez le câble d’alimentation et mettez l’armoire sous tension. 888-33-376-G-00 rev. B • 04/15 9 of 14...
  • Page 10 Installation facultative l’une sur l’autre (maximum de 2). a. Retirez les deux bouchons du dessus. b. Attachez les appareils en utilisant les vis fournies. M6 x 35mm Vis de sécurité Clef Allen 10 of 14 888-33-376-G-00 rev. B • 04/15...
  • Page 11 Fixation facultative sur une surface de travail. REMARQUE : Épaisseur de la surface de travail < 25,4 mm. Profondeur de la surface de travail > 610 mm a. Marquez les trous, puis percez-les. b. Fixez l’armoire en insérant la visserie fournie par le dessous de la surface de travail. Ø...

  • Page 12: Nettoyage Et Entretien

    Input/Output: Risque d’électrocution 100-240V~, 12A-10A, 50/60 Hz DANGER! Les câbles électriques peuvent être dangereux. 35MR Une mauvaise utilisation peut entraîner un incendie ou la Ergotron Europe mort par électrocution. Beeldschermweg 3 UL 60950 Accessory 3821 AH, Amersfoort The Netherlands This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: 1) This device may not cause harmful interference.

  • Page 13: Caractéristiques Techniques

    2) Cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles d’ e n altérer le fonctionnement. CAN ICES3(A)/NMB-3(A). Tout changement ou modifi cation qui n’ e st pas expressément approuvé(e) par Ergotron peut annuler l’autorisation de faire fonctionner cet appareil. Dimensions Dimensions pour l’expédition...
  • Page 14 Pour les numéros de téléphone du service client local, visitez : http://contact.ergotron.com REMARQUE : Lorsque vous contactez le service à la clientèle, veuillez donner le numéro de série. © 2015 Ergotron, Inc. All rights reserved. 14 of 14 888-33-376-G-00 rev. B • 04/15...
