Ergotron Zip40 Manuel De L'utilisateur

Ethernet channel upgrade kit
Masquer les pouces Voir aussi pour Zip40:
1
2
3
4
5
6
7
8
9

Publicité

Table des Matières

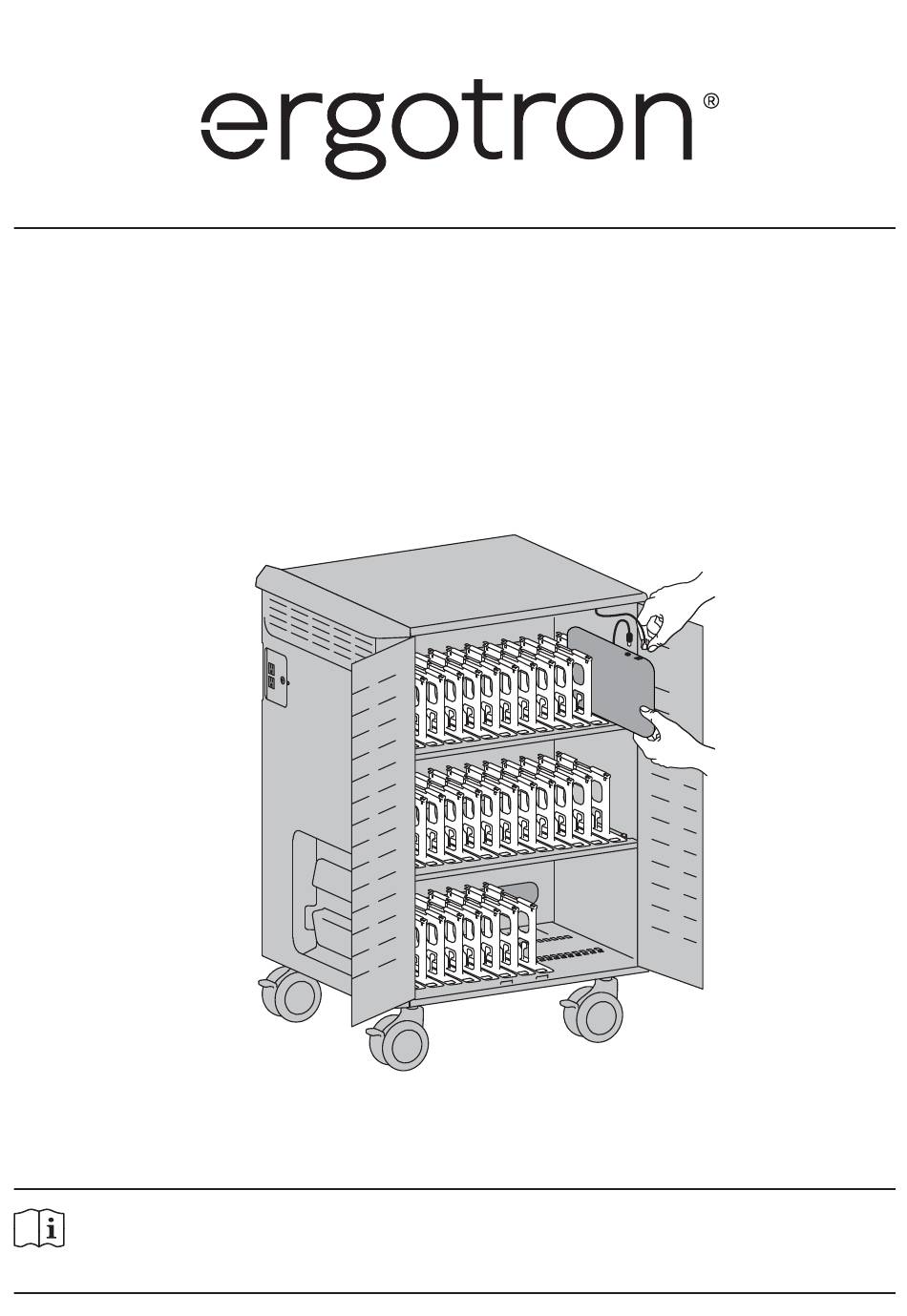

Manuel de l'utilisateur
Ethernet Channel Upgrade Kit
for Zip40 Charging Cart
Français
Pour la dernière version du Guide d'installation de l'utilisateur, visitez : www.ergotron.com.
English, Español, Français, Deutsch, Nederlands, Italiano, Svenska, 日本語, 汉语
www.ergotron.com |
|
|
|
USA: 1-800-888-8458
Europe: +31 (0)33-45 45 600
China: 400-120-3051
Japan: japansupport@ergotron.com
1 of 9
888-97-388-G-00 rev. C • 08/19

Publicité

Table des Matières
loading

Manuels Connexes pour Ergotron Zip40

Sommaire des Matières pour Ergotron Zip40

  • Page 1 Manuel de l’utilisateur Ethernet Channel Upgrade Kit for Zip40 Charging Cart Français Pour la dernière version du Guide d’installation de l’utilisateur, visitez : www.ergotron.com. English, Español, Français, Deutsch, Nederlands, Italiano, Svenska, 日本語, 汉语 www.ergotron.com | USA: 1-800-888-8458 Europe: +31 (0)33-45 45 600 China: 400-120-3051 Japan: japansupport@ergotron.com...

  • Page 2: Montage

    Montage Composants M4 x 15mm M5 x 10mm Outillage requis 2 of 9 888-97-388-G-00 rev. C • 08/19...

  • Page 3: Symboles De Danger

    Examen des Symbole Mot signal Niveau de danger symboles de danger Une REMARQUE indique des informations importantes REMARQUE destinées à vous aider à mieux utiliser de ce produit. Ces symboles avertissent les utilisateurs de conditions de sécurité nécessitant leur La mention ATTENTION indique la possibilité de dom- attention.
  • Page 4 Ouvrez les portes. Débranchez le cordon d’alimentation du chariot et retirez le panneau latéral. WARNING MOVING PARTS CAN CRUSH AND CUT Unplug power cord. DO NOT place hands on or near fans. Placing hands on or near fans may cause equipment damage and/or serious personal injury.
  • Page 5 Choisissez la confi guration en fonction du nombre d’appareils. Pour la confi guration à 40 appareils, passez à l’étape 5. Pour confi gurer avec 30 appareils, retirez 5 câbles de chacun des 2 plateaux de 15 câbles. i. Retirez les clips de câble. ii.
  • Page 6 Faites passer les câbles Ethernet par les passages latéraux et attachez les plateau des fi ls. M4 x 15mm 15x/10x 15x/10x Faites passer les câbles Ethernet par les attaches en « P » et fi xez ces dernières au chariot. 6 of 9 888-97-388-G-00 rev.

  • Page 7: Installation Du Commutateur

    Installation du commutateur Dimensions maximales de l’interrupteur (Doit satisfaire à la norme d’IU de montage sur baie) 44 cm de largeur × 26 cm de hauteur × 4,4 cm de profondeur Fixation de l’interrupteur Ethernet : a. Fixer les supports d'interrupteur sur le chariot b.
  • Page 8 Remettez le panneau latéral et rebranchez le câble d’alimentation dans panier. REMARQUE : Faites passer le câble Ethernet externe à travers la porte d’accès du capot latéral. Branchez et insérez les appareils. 8 of 9 888-97-388-G-00 rev. C • 08/19...
  • Page 9 Branchez les câbles d’alimentation et Ethernet, et mettez le chariot sous tension. Pour la garantie, visitez: www.ergotron.com/warranty Pour le service client, visitez: www.ergotron.com Pour les numéros de téléphone du service client local, visitez : http://contact.ergotron.com www.ergotron.com | USA: 1-800-888-8458 Europe: +31 (0)33-45 45 600 China: 400-120-3051 Japan: japansupport@ergotron.com...
