Outil vide/pression
Pour installer votre connexion de tuyau d'air Sodr-X-Tractor, veuillez suivre les étapes suivantes :
1. Tuyau pour la connexion de l'outil
a)
Attachez une extrémité d'un tuyau de 137cm (54 pouces) de
long sur le tube en métal à l'arrière de l'outil.
b)
Si vous possédez un système PACE composé d'un seul outil,
attachez le tuyau d'air sur le câble d'alimentation en vous
servant des colliers de serrage. Espacez-les uniformément le
long du câble d'alimentation à 6 pouces (15,24cm) de
l'extrémité de l'outil.
c) Si vous possédez un système PACE doté de 2 ou de plusieurs
outils, vous n'êtes pas obligé(e) d'attacher le tuyau. Cela vous
permet ainsi de pouvoir changer rapidement tout outil à air que
vous voulez utiliser.

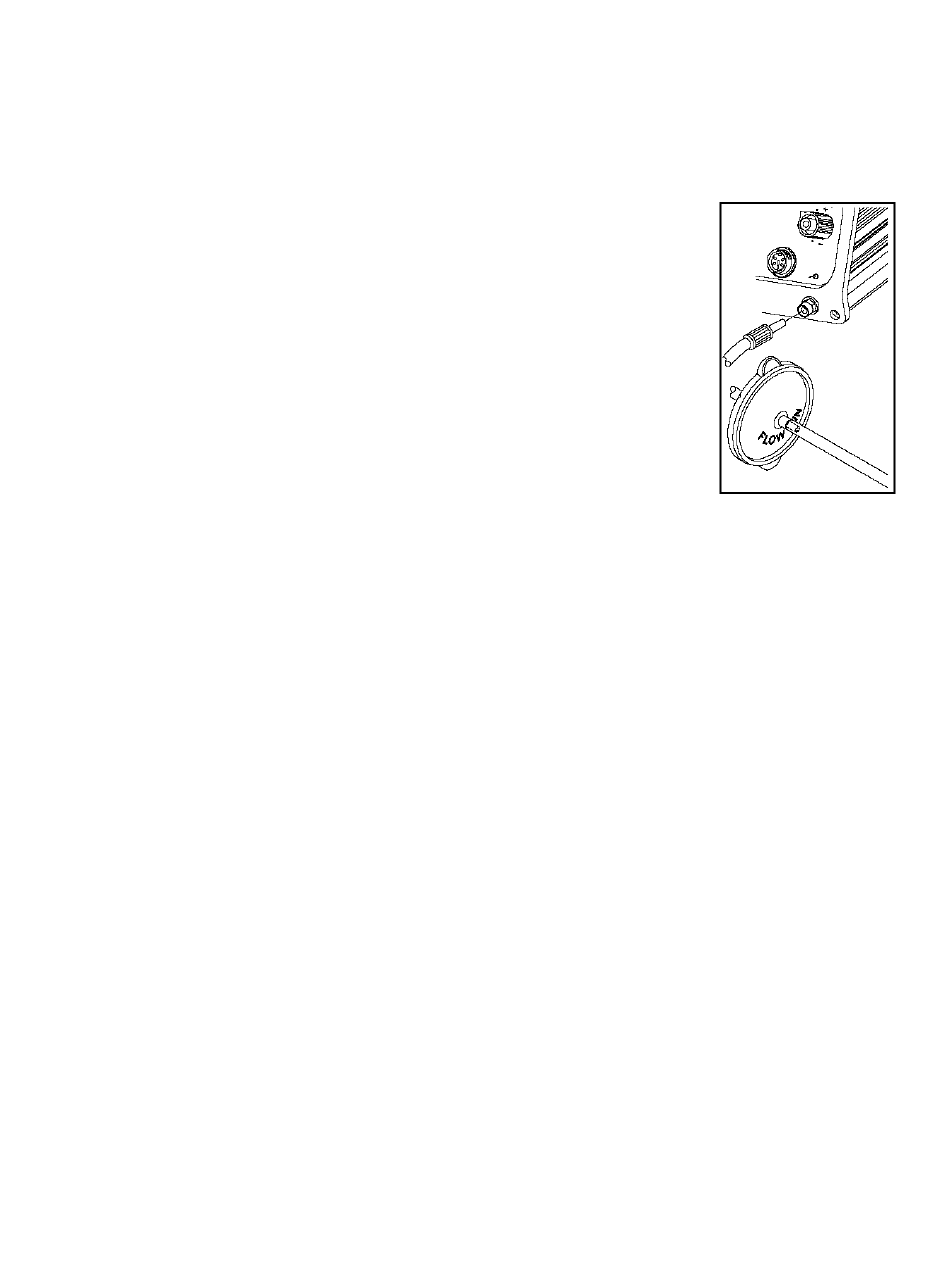

2. Préparez un VisiFilter de la façon suivante :
a) Connectez un tuyau en PVC transparent d'une longeur de
2,5cm (1 pouce) sur le côté FLOW OUT du VsiFilter ; poussez
et tournez le tuyau sur le raccord VisiFilter pour l'insérer.
b) Insérez l'extrémité cannelée d'un montage mâle de tuyau à raccord rapide (Réf. : 1259-
0087) dans l'extrémité du tuyau d'air d'une longueur de 2,5cm (1 pouce) connectée sur le
côté FLOW OUT du VisiFilter.
c) Connectez l'autre extrémité du tuyau de 137cm de long (54 pouces) sur le côté FLOW IN
du VisiFilter.
d) Insérez l'extrémité du montage du tuyau à raccord rapide (côté FLOW OUT du VisiFilter)
sur le Port aspirateur de la source d'alimentation.
3. A l'aide de la pression d'air, et/ou d'outils à air multiples, PACE recommande de procéder de
la façon suivante avec des montages supplémentaires de tuyau à raccord rapide. Un
assortiment de montages d'air à raccord rapide est fourni avec chaque outil à air
supplémentaire.
a)
Déconnectez l'extrémité du tuyau de 137cm de long (54 pouces) sur le côté FLOW
IN du VisiFilter. Insérez l'extrémité cannelée d'un montage mâle de tuyau à raccord
rapide (Réf. : 1259-0087) dans l'autre extrémité de ce tuyau d'air.
b)
Connectez l'autre extrémité du tuyau de 2,5cm de long (1 pouce) avec un montage
de tuyau à raccord rapide femelle (Réf. : 1259-0086) sur le côté FLOW IN du
VisiFilter.
c)
Le tuyau de 137cm de long (54 pouces) peut maintenant être déplacé entre le
montage VisiFilter et le Port de pression variable. Le montage VisiFilter reste
connecté sur le port aspirateur.
4.
Des montages supplémentaires peuvent également être rajoutés à la connexion du tuyau à
l'arrière de chaque outil à air pour faciliter le changement des outils.
REMARQUE : Pour retirer un tuyau à air, tournez et tirez. N'essayez pas de tirez directement
Assurez-vous qu'un seul tuyau à la fois est connecté à l'ASPIRATEUR ou au port de
PRESSION variable de la pompe Flo. Une connexion simultanée sur les deux ports nuira à la
performance.
©2004 PACE Inc., Annapolis Junction, Maryland
Tous droits réservés
sur le tuyau. Cela pourrait endommager ou casser le montage ou le VisiFilter.
Utilisez le Sodr-X-Tractor avec un élément VisiFilter propre. Autrement, cela
pourrait détériorer ou endommager l'appareil.
Manuel d'utilisation des systèmes MTS
Page 9 de 12
