REMARQUE : Placez le système dans un endroit bien aéré. Il est recommandé d'utiliser un
extracteur de fumée lorsque vous fondez de la brasure ou que vous chauffez du
fondant ou du fondant contenant des soudures.
Outils
Les systèmes MTS s'utilisent avec n'importe quelle combinaison de fers à souder ThermoDrive TD-
100, MiniTweezers MT-100, PS-70, PS-90, SX-70, SX-80, TT-65, TJ-70, TJ-80 et TP-65. Tous les
outils sont vendus séparément. Les ports d'outil du système MTS sont noirs ou rouges. Les ports
rouges se connectent aux TD-100 et MT-100 UNIQUEMENT. Les ports noirs se connectent aux PS-70,
PS-90, SX-70, SX-80, TT-65, TJ-70, TJ-80 ou TP-65. LES OUTILS DE RESISTANCES FIXES NE
PEUVENT PAS ETRE CONNECTES AUX PORTS ROUGES ET LES OUTILS DE CARTOUCHE DE
RESISTANCE NE PEUVENT PAS ETRE CONNECTES AUX PORTS NOIRS PARCE QUE LES
CONNECTEURS NE SONT PAS COMPATIBLES.
Supports panne & outil de l'outil
Le support panne & outil est généralement monté sur l'établi près de la source d'alimentation.

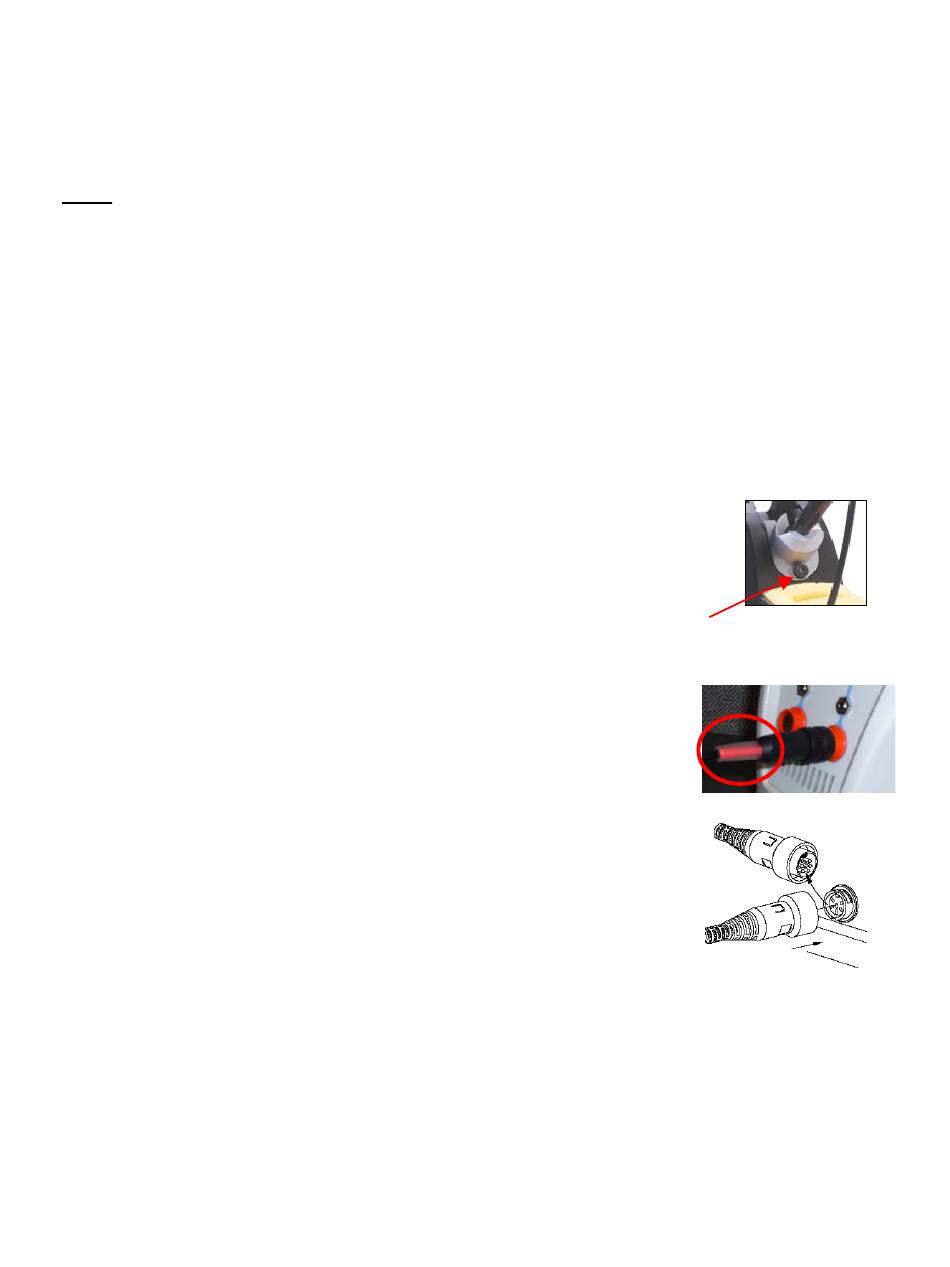

Réglage de l'angle du compartiment
Certains supports panne et outil intègrent des compartiments ajustables.
Par exemple, vous pouvez régler l'angle du compartiment du TD-100 en
desserrant légèrement la vis à serrage à main pour obtenir l'angle désiré avant
de la resserrer.
Branchement de l'outil
Lorsque vous branchez un outil, la couleur du connecteur doit toujours
correspondre à celle du port d'outil du système. Par exemple, les outils HC
comportent un connecteur rouge et se branchent uniquement sur les ports
rouges. De même, les outils de résistances fixes comportent des
connecteurs noirs et se branchent uniquement sur les ports noirs.
Pour brancher l'outil dans la prise d'alimentation, veuillez consulter la figure
sur la droite. Branchez la prise de l'outil dans la prise d'alimentation femelle
comme suit :
1. Alignez les broches du connecteur sur les encoches de la prise.
2. Insérez le connecteur dans la prise d'alimentation.
3. Faites tourner le connecteur dans le sens des aiguilles
d'une montre pour le bloquer.
©2004 PACE Inc., Annapolis Junction, Maryland
Tous droits réservés
secteur est correctement raccordée à la terre.
Manuel d'utilisation des systèmes MTS
Vis à serrage à main
Page 6 de 12
