nettoyage de l'aMortIsseur

Les amortisseurs à huile nécessitent un entretien régulier en raison du
vieillissement de l'huile ou de son encrassement. Cet entretien devrait
être effectué après toutes les 3 à 5 heures de fonctionnement, cette
durée variant en fonction des conditions dans lesquelles le véhicule
a été utilisé.
• Enlevez l'amortisseur du véhicule.
• Enlevez l'obturateur du corps de l'amortisseur et récupérez
le fluide.
• Démontez l'amortisseur. Nettoyez-le soigneusement à l'aide
de DYN5505. Donnez le temps aux pièces de sécher avant
de les remonter.
• Remontez l'amortisseur et remplissez le corps de l'amortisseur
d'huile silicone (viscosité recommandée : 30)
• Faites bouger lentement l'arbre et le piston en montée
et en descente pour éliminer les bulles d'air.
• Mettez le piston au point milieu du corps et remontez l'obturateur.
• Enlevez à l'aide d'un chiffon tout excédent d'huile.
• S'il est rempli correctement, le piston devrait rebondir de 3/8
de pouce (9,5 mm) après avoir été enfoncé à fond.
• Remonter l'amortisseur sur le véhicule.
réglage de la garde au sol
La garde au sol joue sur le comportement du modèle lors des sauts
et des virages. Quand vous rabaissez votre modèle vérifiez que les
triangles de suspensions avant sont parallèles par rapport au sol,
faites de même avec les suspensions arrière.
Le rabaissement du train avant augmente l'efficacité
de la direction. Le rabaissement du train arrière augmente
la motricité mais réduit l'efficacité de la direction.

VIsserIe

Numéro Description
Vis auto-taraudeuse tête M3x10 mm
TAPPING BINDER HEAD M3x10mm
Vis auto-taraudeuse tête M3x12 mm
TAPPING BINDER HEAD M3x12mm
TAPPING BINDER HEAD M3x16mm Vis auto-taraudeuse tête M3x16 mm
Vis auto-taraudeuse tête M3x18 mm
TAPPING BINDER HEAD M3x18mm
TAPPING FLAT HEAD M3x10mm
Vis tête plate M3x10 mm
Vis tête plate M3x12 mm
TAPPING FLAT HEAD M3x12mm
TAPPING FLAT HEAD M3x15mm Vis auto-taraudeuse tête M3x15 mm
Vis tête plate M3x16 mm
TAPPING FLAT HEAD M2x16mm
10 RUCKUS
Numéro Description
Vis M3x8 mm
BINDER HEAD M3x8mm
Vis M3x12 mm
BINDER HEAD M3x12mm
Vis M3x20 mm
BINDER HEAD M3x20mm
Vis M3x25 mm
BINDER HEAD M3x25mm
Vis à tête bouton M3x30 mm
BUTTON HEAD M3x30mm
Vis à tête bouton M2x6 mm
BUTTON HEAD M2x6mm
Vis auto-taraudeuse à tête bouton M3x10 mm
TAPPING BUTTON HEAD M3x10mm

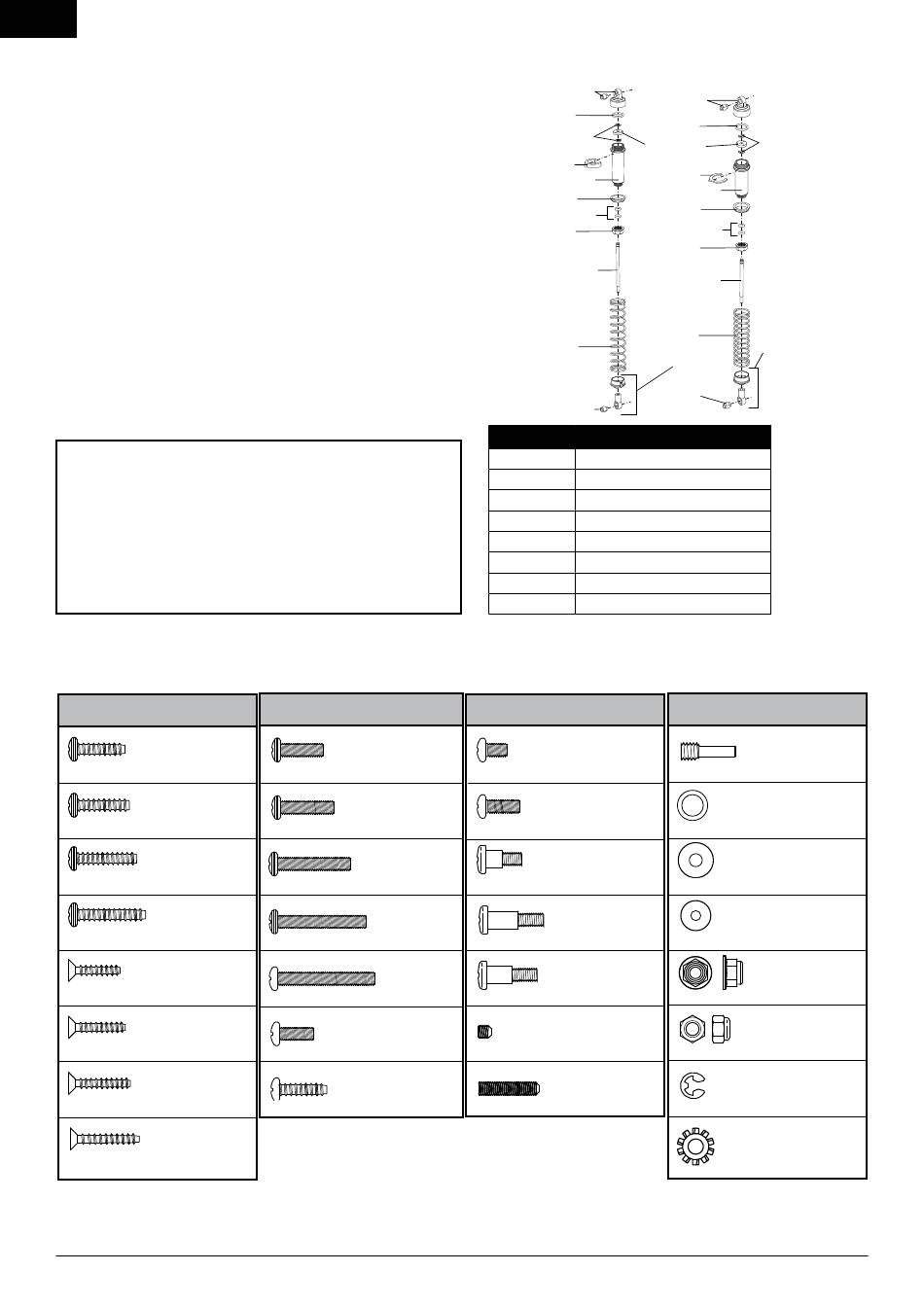

aMortIsseur
Rear Shock
arrIère
ECX1037
ECX1037
ECX1043
ECX1043
ECX1057
ECX1037
ECX1038
ECX1038
ECX1036
ECX1038
ECX1038
ECX1043
ECX1037
ECX1037
ECX1040
ECX1041
ECX1042
ECX1037
ECX1037
Numéro Description
ECX1036 Jeu de corps d'amortisseur
ECX1037 Obturateurs d'amortisseur, pistons
ECX1038 Jeu de pièces d'amortisseur
ECX1039 Arbre d'amortisseur avant (2)
ECX1040 Arbre d'amortisseur arrière (2)
ECX1041 Ressorts d'amortisseur avant (2)
ECX1042 Ressorts d'amortisseur arrière (2)
ECX1043 Jeu de joints toriques d'amortisseur
Numéro Description
Vis hexagonale à tête bouton M2,5x4 mm BUTTON HEX M2.5x4mm
BUTTON HEX M2.5x8mm Vis de réglage M3x3 mm
Vis de réglage M3x12 mm
STEP SCREW M3x0.5x7.4mm
Vis bridée M3x0,5x13,4 mm
STEP SCREW M3x0.5x13.4mm
Vis bridée M3x0,5x10,5 mm
STEP SCREW M3x0.5x10.5mm
Vis hexagonale à tête bouton M2,5x8 mm
SET SCREW M3x3mm
Vis bridée M3x0,5x7,4 mm
SET SCREW M3x12mm
aMortIsseur
Front Shock
aVant
ECX1057
ECX1036
ECX1043
ECX1039
ECX1038
ECX1038
Numéro Description
Vis de réglage M3x13 mm
SET SHAFT SCREW M3x13mm
Rondelle 5x7x0,5 mm
WASHER 5x7x0.5mm
Rondelle 3x8x0,5 mm
WASHER 3x8x0.5mm
Rondelle 2x7x0,5 mm
WASHER 2x7x0.5mm
Ecrou de verrouillage à rebord M4
FLANGED LOCK NUT M4
Ecrou de verrouillage M3
LOCK NUT M3
E-CLIP E2,5
E-CLIP E2.5
Lock washer
