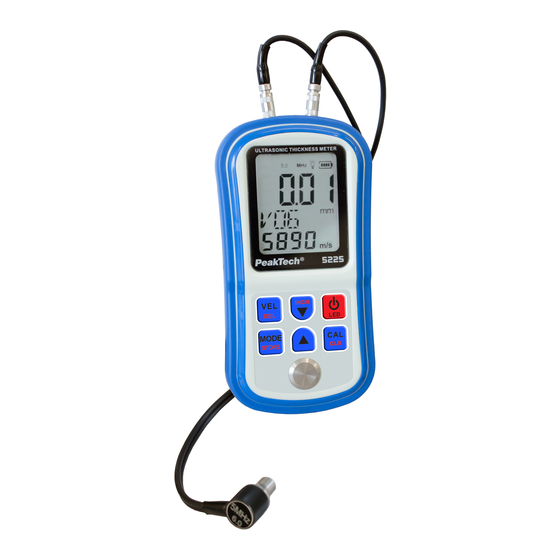

- Page 1 PeakTech 5225 ® Manuel d'utilisation Mesure de l'épaisseur des matériaux par ultrasons...
- Page 2 1. consignes de sécurité pour l'utiliser Ce produit est conforme aux exigences des directives de l'Union européenne suivantes pour la conformité CE : 2014/30/EU (Compatibilité électromagnétique), 2011/65/EU (RoHS). Afin de garantir la sécurité de fonctionnement de l'appareil et d'éviter des blessures graves dues à des surtensions ou des courts-circuits, il est indispensable de respecter les consignes de sécurité...
-
Page 3: Données Techniques
2. introduction Cette jauge d'épaisseur de matériaux nouvellement développée est contrôlée par un microprocesseur et fonctionne selon le principe des ultrasons. Ainsi, l'appareil peut mesurer l'épaisseur de la plupart des matériaux qui conduisent les ondes sonores, tels que le métal, le verre, le plastique, la céramique et bien d'autres, en se basant sur la vitesse du son. -
Page 4: Fonctionnement
4. fonctionnement 4.1 Affichages et commandes Devant : Affichage LCD Clavier Bloc d'échantillons Compartiment de la batterie (arrière) Transmetteur de signaux Prise pour l'émetteur et le récepteur Prise pour l'émetteur et le récepteur - 4 -... -
Page 5: Symboles D'affichage
4.2 Clavier Clé Fonction Bouton ON / OFF et illumination Bouton permettant de configurer et de rappeler le mode et le des données stockées Bouton de confirmation et d'étalonnage Enter / Calibration Bouton permettant de sélectionner la vitesse du son, le réglage, le réglage de la valeur de la profondeur et le réglage de la valeur de l'alarme. -
Page 6: Fonctionnement De L'appareil
5. fonctionnement de l'appareil 5.1 Mesure de l'épaisseur du matériau Appliquez la pâte de couplage à l'endroit mesuré pour coupler le capteur au matériau mesuré. La valeur de l'épaisseur du matériau apparaît sur l'écran LCD avec le symbole d'accouplement " "... -
Page 7: Mesure De La Vitesse Du Son
Appuyez et maintenez la touche "CAL / CLR" jusqu'à ce que 4.00 apparaisse et que "CAL" clignote en bas. Prenez la pièce d'étalonnage standard de 4,00 mm à 5900 m/s jusqu'à ce que "CAL" disparaisse. Vue de l'étalonnage 5.4 Mesure de la vitesse du son : Pour déterminer la vitesse du son d'un matériau spécifique à... -
Page 8: Rétablir La Valeur De Vitesse Par Défaut
5.5 Rétablir la valeur de vitesse par défaut : Appuyez et maintenez le bouton "CAL / CLR" jusqu'à ce que "CAL" soit suivi de l'interface "CLR", relâchez le bouton et la vitesse passe automatiquement à 5900 m/s. Rétablir la vitesse normale du son 5.6 Mode de changement Appuyez sur la touche "... -
Page 9: Enregistrer Les Données
5.7 Enregistrer les données L'épaisseur du matériau affichée pendant la mesure peut être enregistrée - appuyez sur la touche "CAL / CLR" pour enregistrer la valeur. L'unité de mémoire clignote une fois pour indiquer que la valeur actuelle est enregistrée. "FUL" sur l'écran LCD indique que la mémoire est pleine. Sauvegarde la valeur La mémoire est pleine mesurée actuelle... - Page 10 5.9.Réglage des valeurs d'alarme haute et basse Appuyez sur la touche "MODE / STORE" et maintenez-la enfoncée simultanément jusqu'à ce que "LO" apparaisse en bas et qu'une valeur s'affiche en haut de l'écran LCD indiquant la saisie de la valeur de l'alarme basse. Appuyez ensuite sur le bouton haut ou le bouton bas pour régler ; appuyez brièvement sur le bouton "MODE / STORE"...
- Page 11 6. notes 1.) Avant de procéder à la mesure, éliminez la poussière, la saleté, la rouille ou toute autre contamination susceptible d'influencer négativement le résultat de la mesure. 2.) Une surface trop rugueuse peut empêcher une mesure, de sorte qu'une erreur s'affiche. Meulez/polissez légèrement la surface à...
-
Page 12: Sélection Du Capteur
6.1 Sélection du capteur Transducteur Caractéristiques Zone Température fonctionnement recommandée -10 … +60 °C Ø10mm Application générale 1.00mm 300.0mm (acier) -10 … +60 °C Ø6mm Pièce mince 1.00mm ... 50.0mm (acier) 6.2 Précautions pour une meilleure précision 1). Pour les matériaux très fins Avec toute jauge d'épaisseur à... - Page 13 Un utilisateur expérimenté doit être capable de reconnaître les lectures anormales qui, en pratique, sont dues à la rouille, à des surfaces érosives, à un calibrage incorrect ou à des défauts de matériaux. Initier les contre-mesures appropriées pour permettre la meilleure mesure possible. 9).
- Page 14 9. les informations légalement requises sur l'ordonnance sur les batteries Les piles sont incluses dans la livraison de nombreux appareils, par exemple pour faire fonctionner les télécommandes. Des piles ou des batteries rechargeables peuvent également être installées de façon permanente dans les appareils eux-mêmes. Dans le cadre de la vente de ces piles ou batteries rechargeables, nous sommes tenus, en tant qu'importateur, conformément à...
- Page 15 étalonnés en usine. Il est recommandé de répéter l'étalonnage après un an. ® © PeakTech 08/2021 Hon. PeakTech Prüf- und Messtechnik GmbH - Gerstenstieg 4 - DE-22926 Ahrensburg / Allemagne +49-(0) 4102-97398 80 +49-(0) 4102-97398 99 info@peaktech.de www.peaktech.de...
