4
11
10

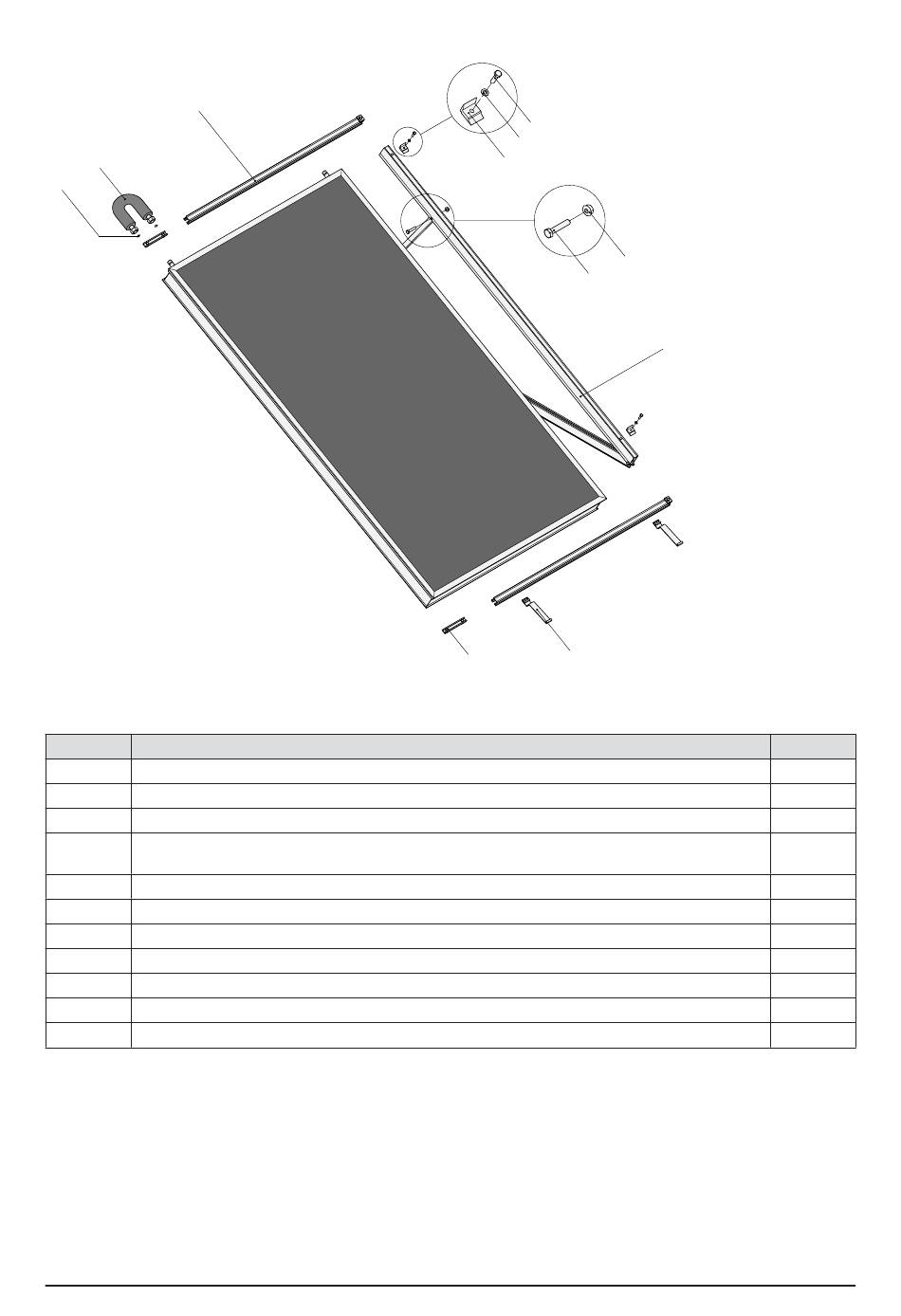

Fig. 8 Kit d'extension pour montage en pose libre en format vertical (capteur non inclus dans la livraison)
Tab. 3 Fig.
Composants : kit d'extension, format vertical
1
Triangle d'appui, prémonté
2
Vis inox à tête hexagonale M8 x 40
3
Ecrou à embase crantée M8
Rail de montage de 1223 mm
4
une pince de fixation
5
Cornière de fixation
6
Rondelle plate Ø 8,4
7
Vis inox à tête hexagonale M8 x 30
8
Support de capteur
9
Set de raccord de rail rails
10
Joint d'étanchéité ½"
11
Flexible de liaison pour capteurs, longueur 250 mm
7
6
5
3
2
9
8
1
Nombre
1
1
1
2
2
2
2
2
2
2
1
7
