ACV Helio Plan Instructions De Montage page 11

2.2 Format vertical
10
9
7
6
5
3
2

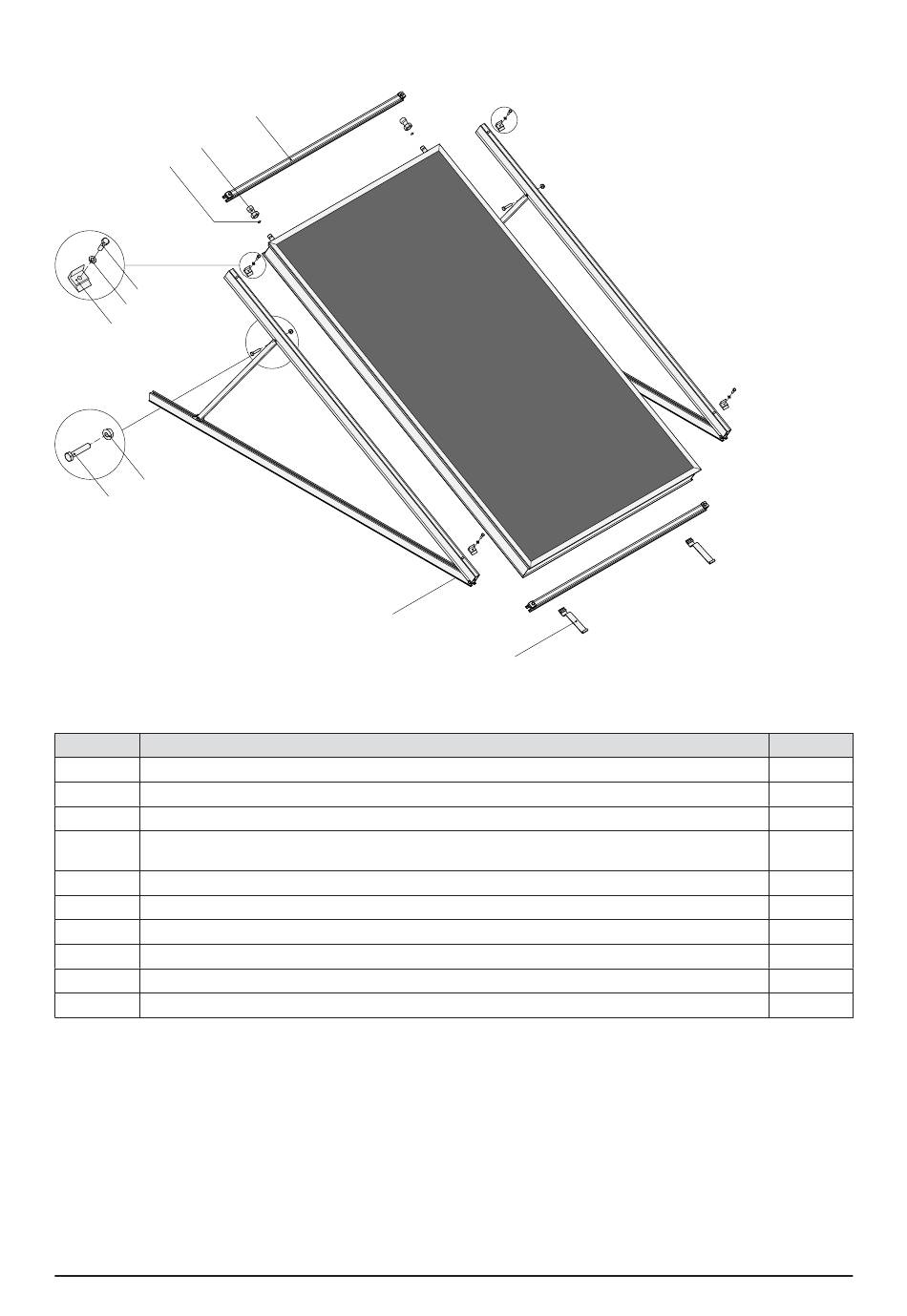

Fig. 7 Kit de base pour montage en pose libre en format vertical (capteur non inclus dans la livraison)
Tab. 2 Fig. Composants : kit de base, format vertical
1 Triangle d'appui, prémonté
2 Vis inox à tête hexagonale M8 x 40
3 Ecrou à embase crantée M8
Rail de montage de 1257 mm
4
deux pinces de fixation
5 Cornière de fixation
6 Rondelle plate Ø 8,4
7 Vis mécanique M8 x 30
8 Support de capteur
9 Joint d'étanchéité ½"
10 Raccord à écrou libre ½" - 18 mm
6
4
1
8
Nombre
2
2
2
2
4
4
4
2
2
2
