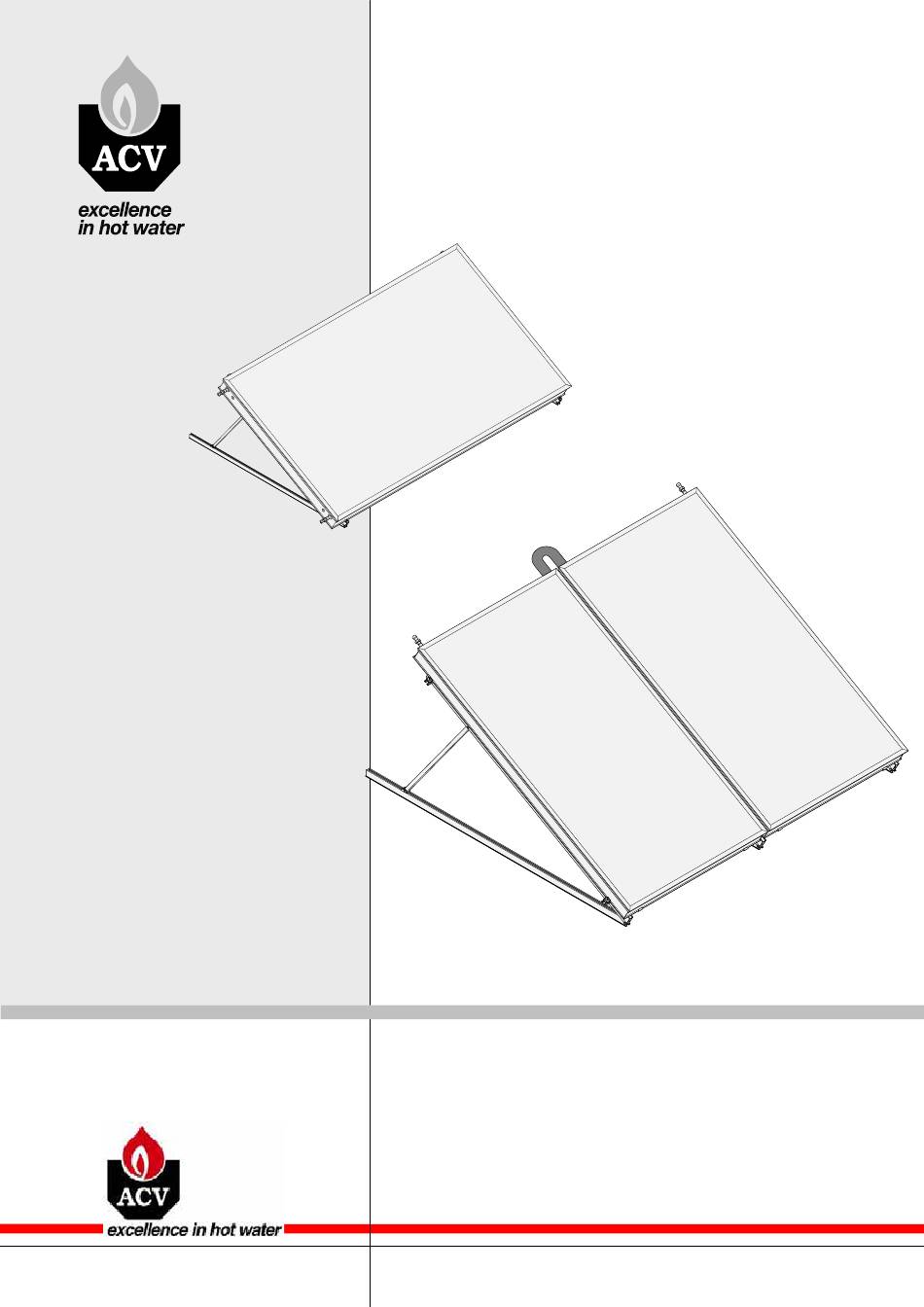

HELIO PLAN
" INSTRUCTIONS DE MONTAGE SUR CHASSIS "

Publicité

Table des Matières
loading

Manuels Connexes pour ACV Helio Plan

Sommaire des Matières pour ACV Helio Plan

  • Page 1 HELIO PLAN " INSTRUCTIONS DE MONTAGE SUR CHASSIS "...
  • Page 2 Sous réserve de toute erreur ou de modifications sans préavis de notre part. ACV FRANCE - ZAC du bois Chevrier - 122, rue pasteur - 69780 TOUSSIEU - Tél. 04 72 47 07 76 - Fax 04 72 47 08 72 - E-mail : france.info@acv.com - www.acv.com...
  • Page 3 Sous réserve de toute erreur ou de modifications sans préavis de notre part. ACV FRANCE - ZAC du bois Chevrier - 122, rue pasteur - 69780 TOUSSIEU - Tél. 04 72 47 07 76 - Fax 04 72 47 08 72 - E-mail : france.info@acv.com - www.acv.com...
  • Page 4 INFORMATIONS TECHNIQUES excellence in hot water Consignes générales de sécurité pour le montage des capteurs REGLES DE L’ART L’installation en toiture devra satisfaire aux prescriptions techniques du bâtiment, aux dispositions juridiques en vigueur et entre autres aux règles techniques et de sécurité. Il faut citer en particulier: Installations en toiture Pour des travaux à...
  • Page 5 Sous réserve de toute erreur ou de modifications sans préavis de notre part. ACVFRANCE - ZAC du bois Chevrier - 122, rue pasteur - 69780 TOUSSIEU - Tél. 04 72 47 07 76 - Fax 04 72 47 08 72 - E-mail : france.info@acv.com - www.acv.com...

  • Page 6: Table Des Matières

    Instructions de montage valable pour capteurs de types Montage de la sonde de température ..19 HELIO PLAN Raccordement du capteur ... 19 Accessoires ....20...

  • Page 7: Instructions De Sécurité

    être raccordées électriquement entre elles et Lors de l’installation de 4 capteurs (ou plus) en HELIO PLAN mises à la terre. Le champ de capteurs est à raccorder à format vertical, ainsi que pour une installation de chauf- l’installation paratonnerre existante ou prévue, selon les fage solaire, respectez les instructions techniques relatives...

  • Page 8: Avertissements Avant Le Montage

    1.5 Avertissements avant le montage Ne pas exposer le capteur à la pluie avec le film de pro- tection (fig. 2). Risques de blessures par tôles coupantes et angles vifs. Veuillez ôter les capuchons de protection en plastique des raccords dès lors que l’absorbeur du capteur est exposé...
  • Page 9 À partir de 3 m Fig. 5 Règles de prévention des accidents au cours de travaux sur toiture...

  • Page 10: Contenu De La Livraison

    2. Contenu de la livraison 2.1 Format horizontal Fig. 6 Kit de base pour montage en pose libre en format horizontal (capteur non inclus dans la livraison) Tab. 1 Fig. Composants : kit de base, format horizontal Nombre Triangle d’appui, prémonté Vis inox à...
  • Page 11 2.2 Format vertical Fig. 7 Kit de base pour montage en pose libre en format vertical (capteur non inclus dans la livraison) Tab. 2 Fig. Composants : kit de base, format vertical Nombre Triangle d’appui, prémonté Vis inox à tête hexagonale M8 x 40 Ecrou à...
  • Page 12 Fig. 8 Kit d’extension pour montage en pose libre en format vertical (capteur non inclus dans la livraison) Nombre Tab. 3 Fig. Composants : kit d’extension, format vertical Triangle d’appui, prémonté Vis inox à tête hexagonale M8 x 40 Ecrou à embase crantée M8 Rail de montage de 1223 mm une pince de fixation Cornière de fixation...

  • Page 13: Montage Des Triangles D'appui

    3. Montage des triangles d’appui 3.1 Angles d’inclinaison possibles Fig. 9 format horizontal pour 35° à 50° Fig. 10 format vertical pour 37° à 50°...

  • Page 14: Montage Du Triangle D'appui

    Fig. 11 Ouvrez le triangle d’appui et fixez le 3.3 Détermination de l’angle d’inclinaison α α [°] Tab. 4 Type de capteur A [mm] B [mm] 35° 40° HELIO PLAN format horizontal 45° 1.009 35° - 50° 50° 1.070 37° 1.471 HELIO PLAN 40°...

  • Page 15: Position Des Fixations Au Sol

    3.4 Position des fixations au sol max. 200 max. 200 Fig. 13 Positionnement des supports Le nombre de cornières nécessaires à la fixation des triangles d’appui varie en fonction de la structure du sup- port. Notre service technique peut vous informer plus am- plement.

  • Page 16: Montage Sur Blocs En Béton

    3.6 Montage sur blocs en béton Fig. 15 Fixation des triangles d’appui sur blocs en béton. Sous ceux-ci est placé un tapis de protection.

  • Page 17: Montage Sur Jeu De Plaques À Lester

    3.7 Montage sur jeu de plaques à lester Fig. 16 Kit de base de tôles de lestage pour le montage en format vertical (). Fixez le rail de base au niveau de la jambe de force avec 4 cornières de fixation (loupe 1). Dans la partie avant (loupe 3) fixer le rail de chaque côté avec 2 cornières de fixation Pour la protection de l’étanchéité...
  • Page 18 Fig. 17 Kit de base et d’extension de tôles de testage pour le montage en format vertical . Fig. 18 Kit de tôles de lestage pour le montage en format horizontal .
  • Page 19 Ne pas détériorer la couche d’étanchéité de la toiture lors du perçage ! Ø 5 Ø 5 Ø 5,2 Fig. 19 Fixation des triangles d’appui sur les tôles à lester...

  • Page 20: Montage Des Capteurs En Format Horizontal

    4. Montage des capteurs en format horizontal Fixez la pince de fixation de capteur sans la serrer. Positionnez le capteur. Poussez enfin la pince contre le capteur et vissez-la définitivement. Des pinces de capteur mal positionnées peuvent engendrer une fixation insuffisante des capteurs ! Fig.

  • Page 21: Montage Des Capteurs En Format Vertical

    5. Montage des capteurs en format vertical 5.1 Montage des rails Tab. 5 Position Préconisation 17 Nm 1700 mm (distance entre perçages) Positionnez le triangle d’appui intermédiaire centré sous le joint de raccord des rails 20 - 200 mm 17 Nm Fig.

  • Page 22: Installation Des Capteurs

    5.2 Installation des capteurs 17 Nm Posez le capteur, positionnez les pinces de fixation contre le capteur et serrez les vis (17 Nm). Des pinces de capteur mal positionnées peuvent engendrer une fixation insuffisante des capteurs ! Fig. 22 Montage du premier capteur...
  • Page 23 Poussez le deuxième capteur vers le premier, la partie inférieure du cadre venant se glisser sous les pince de fixation. De l’autre côté desserrez légèrement les pinces, positionnez-les contre le capteur et serrez-les (17 Nm). Des pinces de capteur mal positionnées peuvent engendrer une fixation insuffisante des capteurs.

  • Page 24: Montage De La Sonde De Température

    6. Montage de la sonde de température Fig. 24 Otez le bouchon en caoutchouc du cadre. Dégagez éventuel- Fig. 25 Faites glisser la sonde à travers le passe-câble et l’introduire lement le doigt de gant de la sonde en repoussant l’isolation à l’aide dans le doigt de gant.

  • Page 25: Accessoires

    ½" F et 1 de ¾" F. Fig. 30 20 ACVFRANCE - ZAC du bois Chevrier - 122, rue pasteur - 69780 TOUSSIEU - Tél. 04 72 47 07 76 - Fax 04 72 47 08 72 - E-mail : france.info@acv.com - www.acv.com...
