Esempio Di Cablaggio - Ksenia ergo A KSI2100030.301 WHITE Manuel D'installation

Per il montaggio è sufficiente eseguire il foro di dimensioni mostrate in figura e quindi
fissare la A utilizzando i quattro ganci sui lati.
ergo
IT
Successivamente far scorrere il pannello frontale dall'alto verso il basso.
lares
-
+p
-
+
ergo A
6
INSTALLAZIONE
VISTA FRONTALE
85,5 mm
40,0 mm

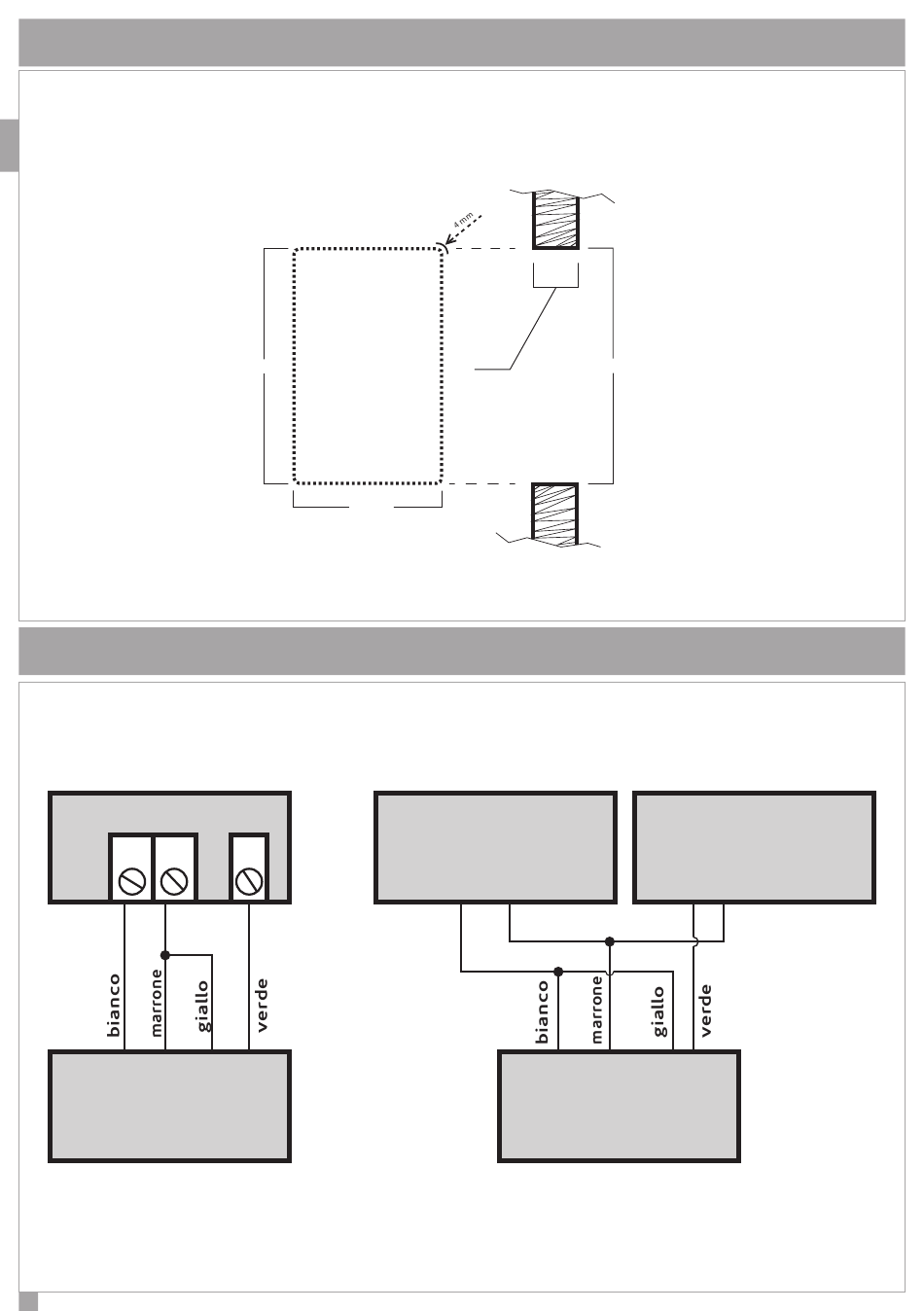

ESEMPIO DI CABLAGGIO

i/M
relè
PARETE
MAX.
17,0 mm
alimentatore
9 - 24 VDC 9 - 12 VAC
-
+
+
VISTA LATERALE
85,5 mm
apri porta
-
+
-
relè
ergo A
