1.4.2 CABLAGE DE LA
Toujours consulter les instructions de connexion du fabricant. La sirène extérieure et la
SIRENE EXTERIEURE ET
lumière stroboscopique sont connectées aux 5 terminaux appelés SAB sur la centrale
DU FLASH
comme ci-dessous:
A
B
C
D
S

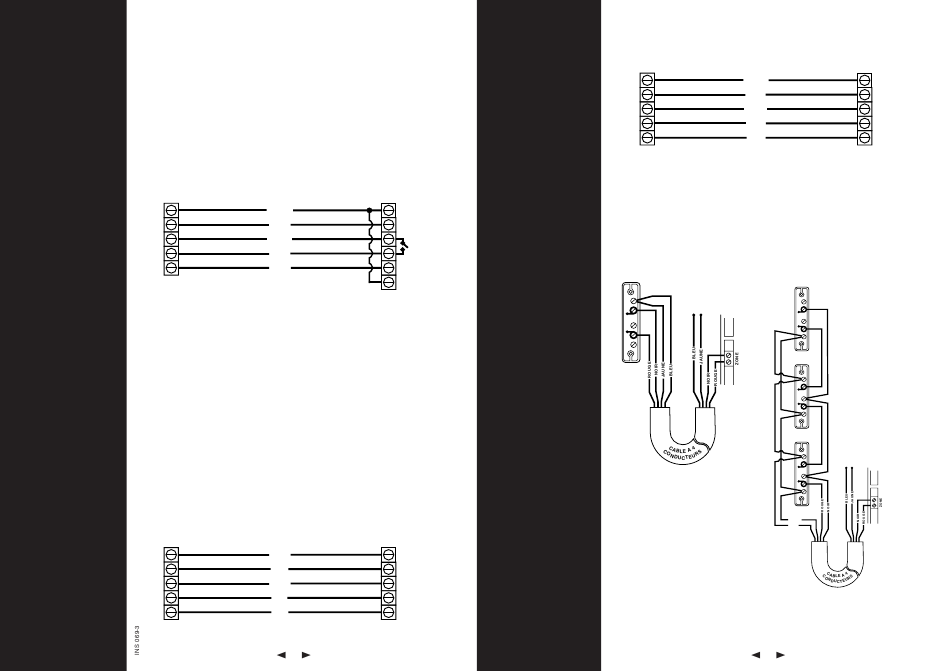

Figure 3. Connexion Typique des Sirènes
VERITAS
PCB
A
B
C
D
S
NB:
1) Une sirène extérieure est souvent associé au terme sirène ou alarme.
2) La centrale d'alarme est fournis avec des liaisons autoprotection pour la sirène afin
de simuler le circuit fermé. Ces liaisons seront souvent enlevés durant l'installation.
3) Si le flash est une unité séparée, utiliser aussi l'alimentation positive 'A' pour le
flash.
4) Une sirène (SAB) a une batterie incorporée. Après connexion de cette batterie, la
sirène sonne jusqu'à la fixation du couvercle et, est alimentée par la centrale d'alarme.
.
5) Le Terminal B peut-être programmé selon un SW- enlevé au lieu d'un SW- activé
pour actionner la sirène (Section 2.2.1). Ceci est pratique pour les SCBs ou B serait
alors utilsé pour fournir de l'alimentation permanente négative.
1.4.2.1 DIAGRAMMES
Les diagrammes suivant illustrent comment s'effectue la connexion de la centrale aux
TYPIQUES DE
marques de sirènes les plus courantes.
CONNEXION AUX SIRENES
Fig 4a. Texecom Azura 360/Tempest
VERITAS
PCB
A
B
C
D
S
Alimentation Permanente Positive (+12V)
Sortie Négative pour Activer le Carillon
Boucle Négative Autoprotection
Permanent Négatif (0V)
Sortie Négative pour la Lumiere Stroboscopique
SIRENE/FLASH
ROUGE
BLEU
JAUNE
NOIR
VERT
AZURA 360/TEMPEST/
ODYSSEY SERIES
ROUGE
BLEU
JAUNE
NOIR
VERT
12
1.4.3 CONTACTS
MAGNETIQUES ET
SIRENE+
BOUTONS PANIQUE
SIRENE-
TAMPER
FLASH-
FLASH+
A +12V
B -VE SIRENE
C -VE TAMP
D 0V
S -VE FLASH
Fig 4b. Texecom Odyssey
VERITAS
PCB
A
ROUGE
B
BLEU
C
JAUNE
D
NOIR
S
VERT
Ils sont connectés à une des 8 paires de terminaux de Z1 à Z8 de la centrale d'alarme.
Figure 5. Câblage des Contacts Magnétiques
Fig 5a. Câblage d'un Contact
Fig 5b. Câblage de plusieurs Contacts
Magnétique à une Zone
Magnétiques à une Zone
Voir
Fig. 7
JAUNE
BLEU
NB:
Le branchement des détecteurs et des contacts magnétiques sur une zone est plus
facile si les branchements sont tout d'abord fait à partir de la centrale jusqu'aux
détecteurs.
13
ODYSSEY
A +12V
B -VE SIRENE
C -VE TAMP
D 0V
S -VE FLASH
Voir
Fig. 7
