Panasonic CZ-RD513C Manuel De L'utilisateur

Manuel de l'utilisateur

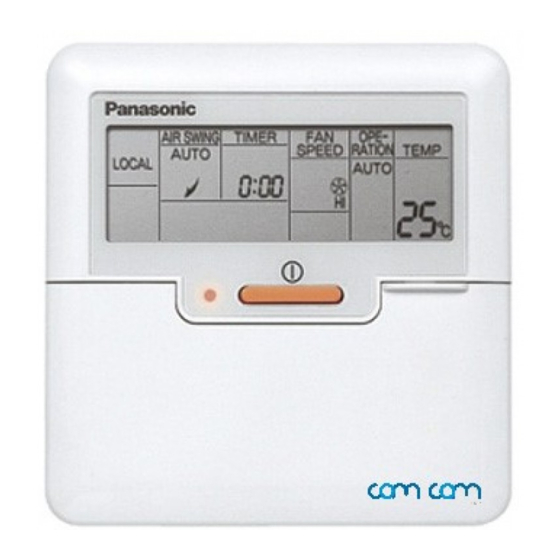

Télécommande avec fil
Remote Control
CZ - RD513C
Table des matières
• Télécommande - Affichage........................................ page 2
• Télécommande - Tableau .......................................... page 3
• Programmation de l'heure actuelle............................ page 4
• Comment sélectionner le Programmateur................. page 5
• Programmation du Programmateur Quotidien .......... page 6
• Programmation du Programmateur Hebdomadaire .. page 7 ~ 8
Manufactured by:
Panasonic HA Air-Conditioning (M) Sdn. Bhd.
Lot 2, Persiaran Tengku Ampuan, Section 21, Shah Alam Industrial Site,
40300 Shah Alam, Selangor, Malaysia.
Panasonic Corporation
Website: http://panasonic.net/

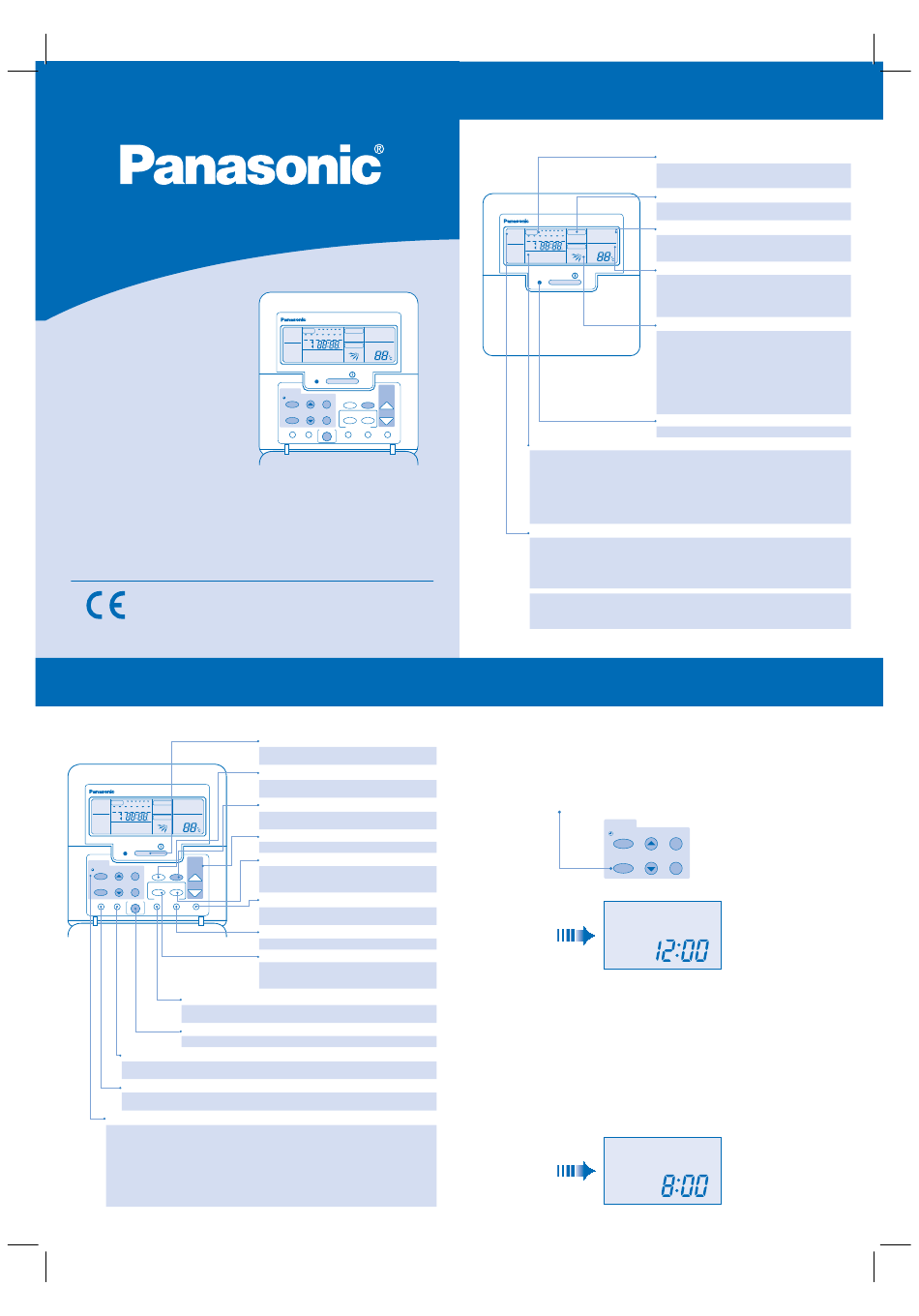

Télécommande – Tableau
REMOTE AUTO HEAT FAN
TIMER FAN SPEED
1 2 3 4 5 6
LOCAL AUTO
MON TUE WED THU FRI SAT SUN COOL DRY FILTER
LO MED HI RESET
ON
HEAT ECO
AIR SWING
OFF
ADDRESS A/C No.
FAN AUTO 123
ODOUR WASH
CHECK SET TEST
COOL
NOT AVAILABLE VENT. RUN
PRIORITY PRE HEAT DEFROST DEMAND
OFF / ON
TEMP/
TIMER/CLOCK
A/C No.
FAN
MODE UP SET
SPEED MODE UP
SELECT DOWN CANCEL AUTO MANUAL DOWN
AIR SWING
ECONOMY
CHECK ODOUR WASH VENTILATION TEST RUN FILTER RESET
Bouton de la ventilation
Lorsqu'un appareil de ventilation (optionnel) est installé, ce bouton est utilisé
pour mettre en marche et arrêter l'appareil de ventilation.
Bouton d'économie
Ce bouton est utilisé pour mettre en marche et arrêter l'opération d'économie.
Bouton de désodorisation
Ce bouton est utilisé pour mettre en marche et arrêter l'opération de désodorisation. En appuyant
continuellement sur ce bouton, vous mettez en marche l'opération de désodorisation.
Bouton de contrôle
Appuyez sur ce bouton si l'affichage de contrôle clignote. Un code d'erreur de F15-F46 s'affiche.
Contactez immédiatement votre centre de service le plus proche.
Groupe de bouton de la programmation du programmateur
Ce bouton est utilisé pour mettre en marche et pour mettre fin à l'opération de désodorisation. En
appuyant pendant longtemps sur ce bouton, vous mettez en marche l'opération de désodorisation:
MODE - Modifie l'affichage de l'horloge et du programmateur ou retourne à l'affichage précédent.
SELECT - Met en marche la programmation du mode du programmateur.
UP - Avance l'heure
DOWN - Retarde l'heure
SET - Confirme la programmation générale et celle du programmateur. Reprend toutes les
programmations du programmateur collectivement.
CANCEL - Annule les programmations. Annule toutes les programmations du programmateur
collectivement.
F564566
FRANÇAIS
REMOTE AUTO HEAT FAN
TIMER FAN SPEED
1 2 3 4 5 6
LOCAL
AUTO
FILTER
MON TUE WED THU FRI SAT SUN COOL DRY
LO MED HI
RESET
ON
ECO
HEAT AIR SWING
OFF
ADDRESS A/C No.
FAN
AUTO 123
ODOUR WASH CHECK SET TEST
COOL
NOT AVAILABLE VENT. RUN
PRIORITY
PRE HEAT DEFROST DEMAND
OFF / ON
TEMP/
TIMER/CLOCK
A/C No.
FAN
MODE UP SET
SPEED MODE UP
SELECT DOWN CANCEL DOWN
AUTO MANUAL
AIR SWING
ECONOMY
CHECK ODOUR WASH VENTILATION TEST RUN FILTER RESET
Bouton ARRET/MARCHE
Ce bouton est utilisé pour mettre en marche ou pour
arrêter le climatiseur.
Bouton de vitesse du ventilateur
Ce bouton est utilisé pour modifier la vitesse du ventilateur en
mode Auto, Lent, Moyen ou Rapide.
Bouton de mode d'opération
Ce bouton est utilisé pour modifier le mode d'opération en «FAN»,
«COOL», «DRY», «AUTO» ou «HEAT».
Bouton de la programmation de la température
Ce bouton est utilisé pour programmer la température de la pièce.
Bouton de sélection manuelle de la ventilation
Règle la direction de la ventilation manuellement. La direction
de la ventilation est modifiée à chaque fois qu'on appuie sur
le bouton. 4 niveaux de direction peuvent être programmés.
Bouton de la réinitialisation du filtre
Une fois que le filtre a été nettoyé, appuyez sur ce bouton
pour effacer l'affichage «FILTER RESET».
Bouton de l'Essai
Ce bouton est utilisé pour mener des essais.
Bouton de sélection auto de la direction de la ventilation
Ce bouton est utilisé pour sélectionner «Contrôle de l'Air
Multi Confort» (orientation automatique de la ventilation).
1: Standard, 2: Vers le bas, 3: Vers le haut.
3
Télécommande - Affichage
Note: Les illustrations sur la télécommande avec fil sont dans un but purement explicatif.
L'affichage peut être différent durant l'opération en cours.
Programmateur/Affichage de la programmation du programmateur
Cet affichage montre l'opération du programmateur ou
l'heure en cours. Le programmateur peut être programmé
selon un calendrier quotidien ou hebdomadaire.
Affichage de la vitesse du ventilateur
Cet affichage montre la programmation du ventilateur en
mode Auto, Lent, Moyen ou Rapide.
Affichage de la sélection d'opération
REMOTE AUTO HEAT FAN
TIMER FAN SPEED
1 2 3 4 5 6
LOCAL
AUTO
FILTER
MON TUE WED THU FRI SAT SUN COOL DRY Cet affichage montre la programmation de l'opération en
COMMON LO MED HI
RESET
ON
ECO
HEAT AIR SWING Auto, Chauffage, Ventilation, Froid et Sec. L'indication du
OFF
ADDRESS A/C No.
FAN
AUTO 123
ODOUR WASH
CHECK TEST
filtre est aussi affichée.
COOL
NOT AVAILABLE VENT. RUN
PRIORITY PRE HEAT DEFROST DEMAND
Affichage de la programmation de la température
OFF / ON
Cet affichage montre la programmation de la température
pour l'unité intérieure. La température peut être
programmée entre 16°C ~ 31°C (pour les opérations de
refroidissement/chauffage). Les programmations du mode
économique et des essais sont aussi affichées.
Affichage de la programmation de la direction du courant d'air
Cet affichage montre la programmation de la direction du
courant d'air. Lorsque le mode AUTO est programmé, le
mouvement des lames de la sortie d'air peut être programmé
sur le mode standard, vers le haut ou vers le bas. Quand on
choisit MANUAL, on peut sélectionner 4 niveaux de direction
des lames.
Remarque:
Pendant l'opération DRY, c'est normal que le mouvement
des lames ne concorde pas avec l'écran de la
télécommande
Indicateur LED ARRET/MARCHE
Cet indicateur s'allume lorsque le climatiseur est en marche.
Affichage de message
ODOUR WASH - S'allume Durant l'opération de désodorisation et clignote lorsque l'opération
de désodorisation est programmée.
CHECK - Clignote en cas d'anomalie.
SET - S'allume lorsqu'une programmation locale est en cours.
NOT AVAILABLE - S'allume lorsque la fonction n'est pas disponible pour opération.
VENT. - Indique l'opération des équipements de ventilation (optionnelle)
PRE HEAT - S'allume durant l'opération de pré-chauffage.
DEFROST - S'allume durant l'opération de dégivrage.
DEMAND - S'allume lorsqu'une demande est soumise de l'extérieur.
Affichage du lieu d'opération et de la priorité
REMOTE, LOCAL, COMMON - Cet affichage change lorsqu'une télécommande est branchée.
REMOTE - Les fonctions d'OPERATION et d'ARRET sur la télécommande ne peuvent pas être
utilisées.
LOCAL - Le climatiseur peut être opéré avec la télécommande.
COMMON - Le climatiseur peut être opéré avec l'unité de télécommande et un appareil de
télécommande.
HEAT PRIORITY - Les opérations autres que le chauffage ne sont pas disponibles.
FAN PRIORITY - Les opérations autres que la ventilation ne sont pas disponibles.
COOL PRIORITY - Les opérations autres que le refroidissement ne sont pas disponibles.
Changez le mode d'opération avec un appareil autre que la télécommande.
Programmation de l'heure actuelle
L'heure actuelle doit être programmée lorsque vous mettez votre appareil en marche pour la première fois ou
après une longue période d'inactivité.
L'heure actuelle devient l'heure de référence pour toutes les opérations du programmateur.
Programmez l'heure et le jour actuels correctement.
Exemple: La jour actuel est mercredi et l'heure actuelle est: 8h00
1
Branchez l'appareil
2
Appuyez sur le bouton «SELECT»
TIMER/CLOCK
MODE UP
SELECT DOWN
L'affichage ci-dessous apparaît
MON
3
Sélectionnez le jour actuel.
Pour programmer le jour actuel, appuyez sur le bouton «UP» ou «DOWN» pour sélectionner le jour.
Voir l'exemple ci-dessus ; sélectionnez MERCREDI)
Pour confirmer le jour sélectionné, appuyez sur le bouton «SET».
4
Sélection de l'heure actuelle.
Pour programmer l'heure actuelle, appuyez sur le bouton «UP» ou «DOWN» pour sélectionner l'heure
actuelle.
(Voir l'exemple ci-dessus; sélectionnez 8h00)
Pour confirmer l'heure sélectionnée, appuyez sur le bouton «SET».
Note :
- Appuyez sur le bouton «UP» pour avancer ou sur le bouton «DOWN» pour retarder l'heure (intervalle d'1
minute) ou maintenez la pression sur le bouton pour progresser plus rapidement.
- Si vous n'appuyez pas sur le bouton «UP» ou «DOWN» pendant 30 secondes durant la programmation
du jour ou de l'heure ou si vous n'appuyez pas sur le bouton «SELECT», la programmation en cours est
confirmée et prend fin.
Affichage final de l'HORLOGE
WED
2
SET
CANCEL
«MON» et «12:00»
clignote
":" clignote
4
