3.2. Mise en place de la barrière A647-00/A648-00 A649-00/A650-00 A651-00/A652-00

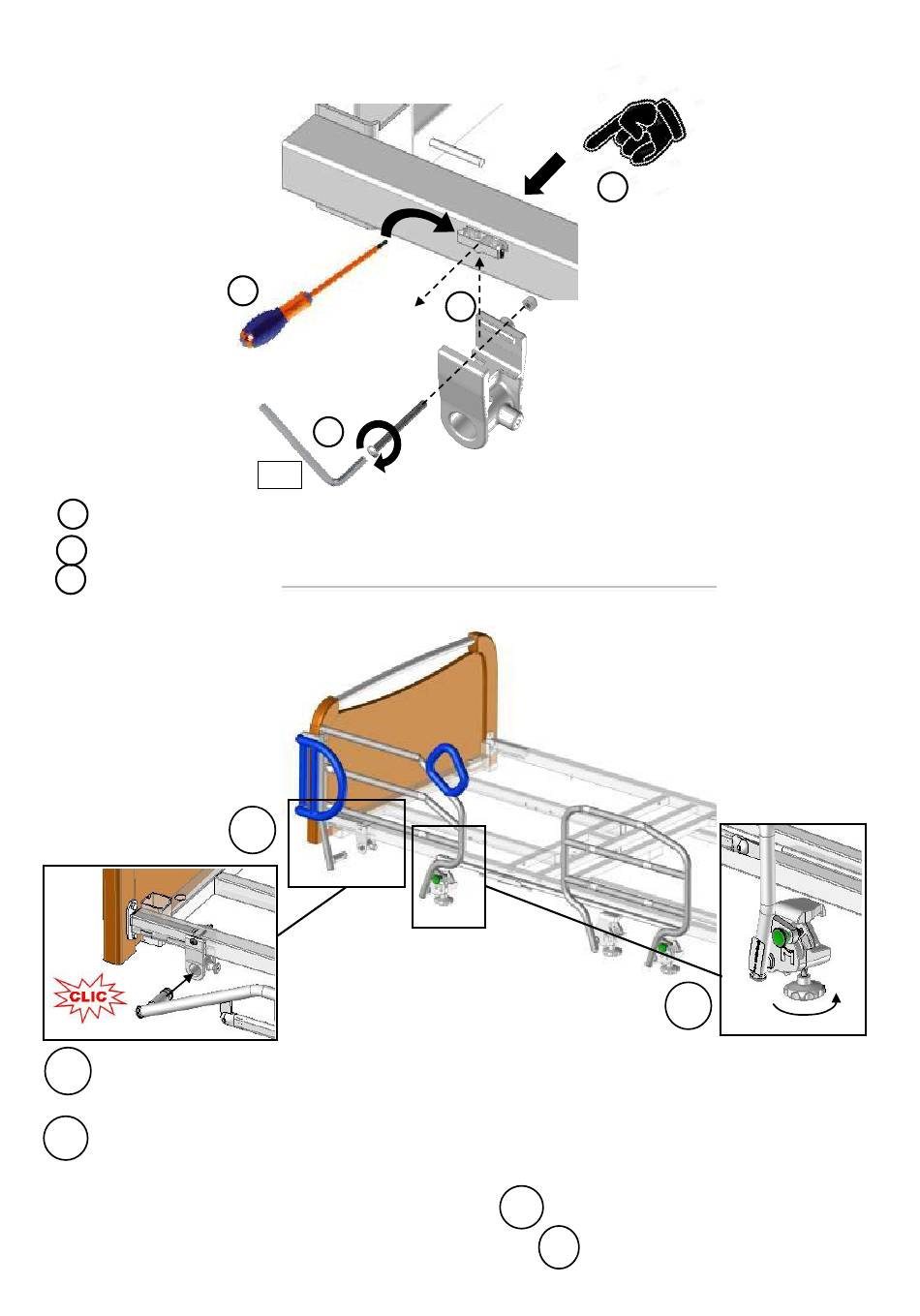

Fixer la mâchoire sur le lit si elle n'est pas déjà installée, pour cela :
Oter le bouchon du long pan en poussant vers l'intérieur ou l'extérieur (suivant le montage) puis le sortir
1
à l'aide d'un tournevis si nécessaire.
Clipser la mâchoire dans les fentes prévues à cet effet, en positionnant l'écrou coté intérieur du lit.
2
Visser la mâchoire avec la vis et l'écrou fournis à l'aide d'une clé Allen n°4.
3
Coté tête
4
Insérer le montant de la barrière pliée dans la mâchoire coté tête fixée sur le lit jusqu'à entendre le
«CLIC»
5
Bloquer la mâchoire coté pieds grâce au rondo de serrage sur le long pan du sommier et s'assurer de
son blocage.
Pour retirer la barrière pliée, desserrer le rondo coté pieds
en tirant le doigt d'indexage sur le coté de la mâchoire coté tête
extrémité pour la retirer complètement.
1
3
n°4
4
1
2
puis désengager le montant sans le retirer
5
. Prendre la barrière une main à chaque
4
6
Coté pieds
5
