D
®
PREMASGARD

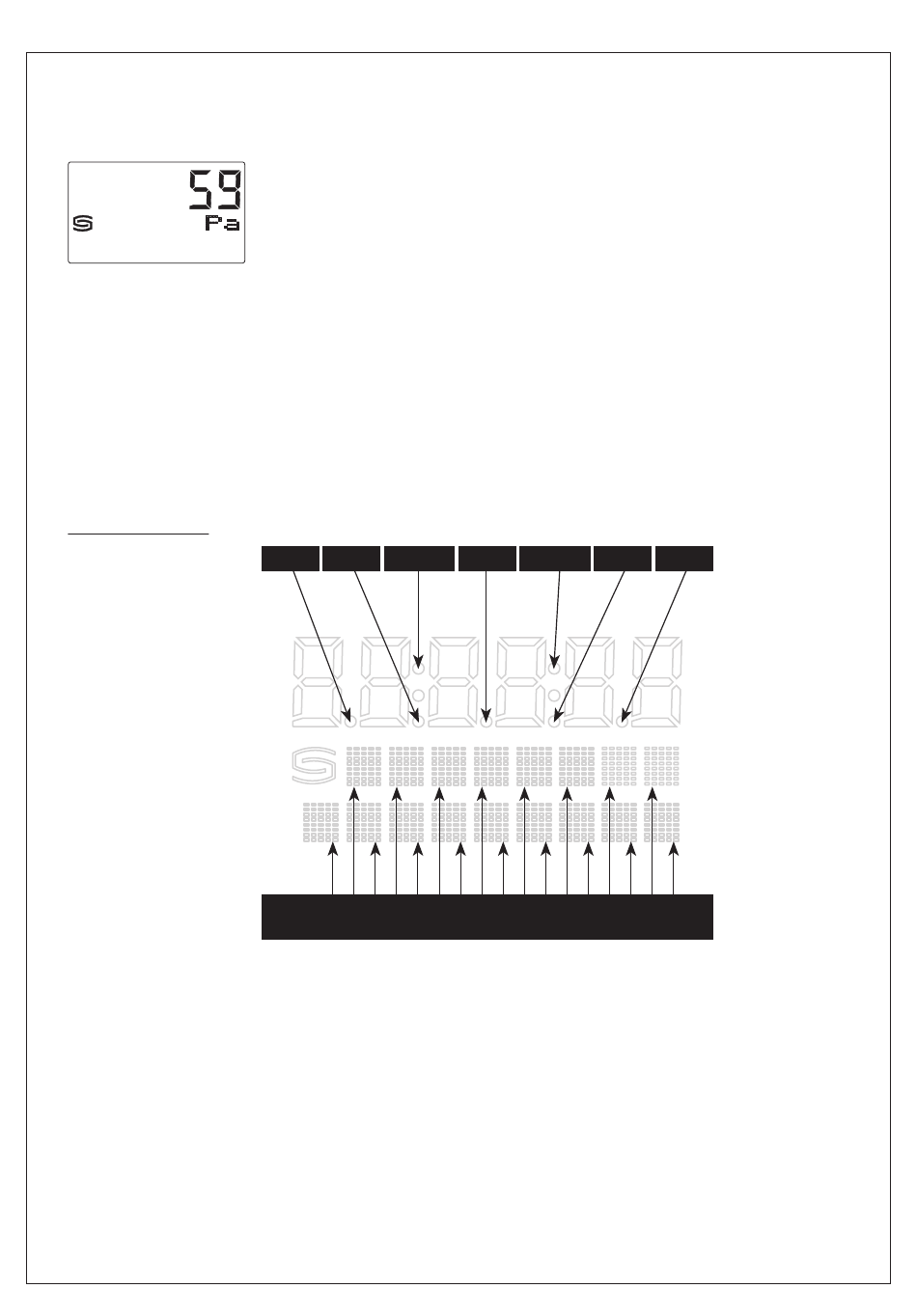

ANZEIGE IM DISPL AY
Standardmäßig wird in der ersten Zeile der Wert und in der zweiten Zeile die entsprechende Einheit statisch angezeigt:
Differenzdruck [Pa]
Über die Modbusschnittstelle kann die Display-Anzeige sowohl im 7-Segment-Bereich als auch im Dot-Matrix-Bereich
programmiert werden. Somit können auch beispielsweise Meldungen von der SPS angezeigt werden.
Für die individuelle Anzeige muss das Register 4x0001 (physikalischer Anzeigewert) den Wert 10 enthalten.
Die Register 4x0002 bis 4x0022 enthalten Informationen über die darzustellenden Zeichen und Segmente.
Die beiden linksbündigen Stellen werden über das Register 4x0003 (Bereich -9...99) dargestellt. Der Wert 0 schaltet
die Anzeige der beiden Stellen ab. Die Anzeige ist nur aktiv, falls das Register 4x0002 positive Werte enthält.
In der Defaulteinstellung (Register 4x0001 enthält den Wert 0 für die Standardanzeige)
sind im Dot-Matrix-Bereich die Zeichen I -Q (Register 4x0014 bis 4x0022) ebenfalls frei programmierbar.
Im 7-Segment-Bereich wird dabei automatisch der aktuelle Messwert angezeigt.
Aufbau Segment-Muster (Register 4x0005)
Bit 0 ...... Dot A
Bit 1 ...... Dot B
Bit 2 ...... Dot C
Bit 3 ...... Dot D
Bit 4 ...... Dot DP2
Bit 5 ...... - -
Bit 6 ...... Dot E
Bit 7 ...... Dot DP1
Bit 8 ...... - -
Bit 9 ...... - -
Bit 10 .... - -
Bit 11 .... - -
Bit 12 .... - -
Bit 13 .... - -
Bit 14 .... - -
Bit 15 .... - -
232x - Modbus - T3 | Konfiguration
Dot A
Dot B
Dot
A
Matrix
I
J
Dot DP1
Dot C
Dot DP2
B
C
D
E
F
K
L
M
N
6
Dot D
Dot E
G
H
O
P
Q
