Alimentation
CC 12 V supply
ON
DIP
1
2
3
4
R1 R2
Unité extérieure

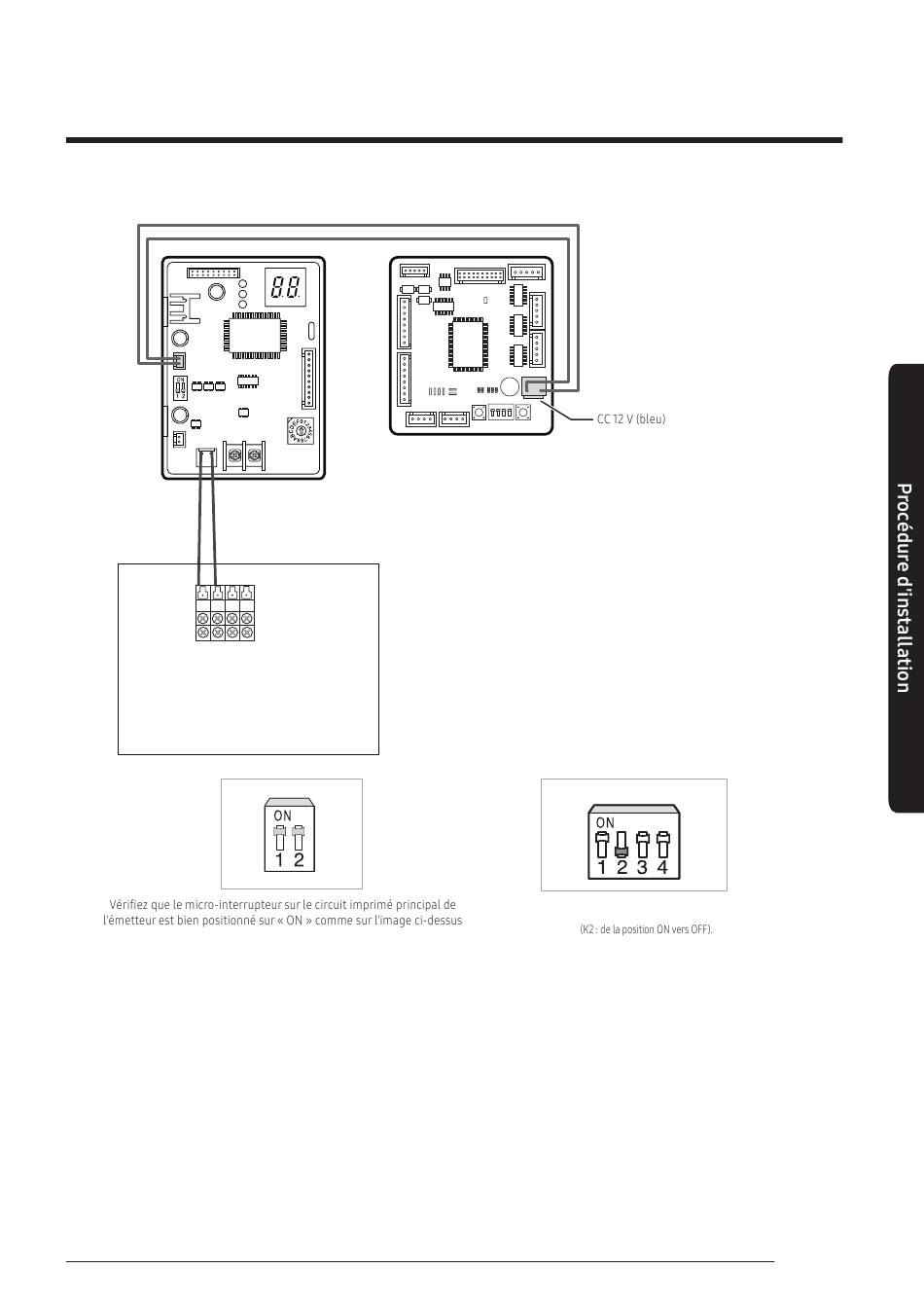

Emboîtement des circuits imprimés
Circuit imprimé principal de
l'émetteur
F1 F2 F1 F2
Bornier de l'unité extérieure
K1 K2 K3 K4
Commutez le micro-interrupteur K2 situé sur le circuit imprimé des unités
intérieures AJ***RBLDEG/AJ***RBMDEG
Pour les unités intérieures AR**/AJ***RB1DEG/AJ***RBNDEG,
reportez-vous à la page 34.
