Hauteur de mon-
Personnes en mouve-
tage (A)
ment frontal (r)
2,0 m
16 x 3,5 m (56 m
2,5 m
18 x 4 m (72 m
3,0 m
20 x 4,5 m (90 m
3,5 m
20 x 5 m (100 m
4,0 m
20 x 5 m (100 m
4,5 m
20 x 5 m (100 m
5,0 m
20 x 5 m (100 m
5,5 m
20 x 5 m (100 m
6,0 m
20 x 5 m (100 m
Toutes les données sont des valeurs indicatives.

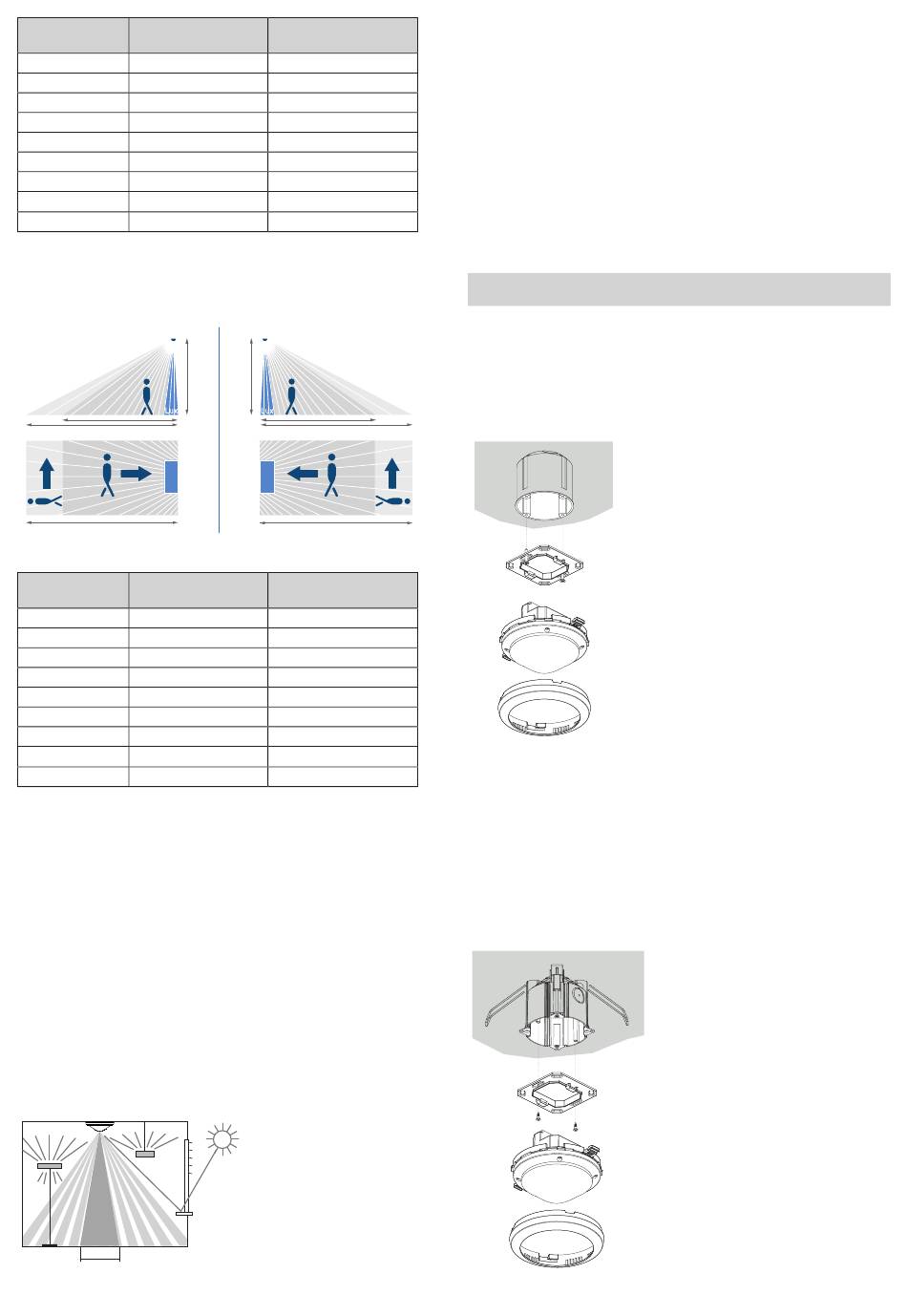

Zones de détection zone 1 ou zone 2
A
r
t
t
r
Zone 1
Hauteur de mon-
Personnes en mouve-
tage (A)
ment frontal (r)
2,0 m
8 x 3,5 m (28 m
2,5 m
9 x 4 m (36 m
3,0 m
10 x 4,5 m (45 m
3,5 m
10 x 5 m (50 m
4,0 m
10 x 5 m (50 m
4,5 m
10 x 5 m (50 m
5,0 m
10 x 5 m (50 m
5,5 m
10 x 5 m (50 m
6,0 m
10 x 5 m (50 m
Toutes les données sont des valeurs indicatives.
Mesure de luminosité
Le détecteur de présence mesure la lumière artifi cielle
et la lumière naturelle qui est directement réfl échie sous
le détecteur. La zone de mesure de luminosité repré-
sente un rectangle d'environ 1,8 x 3 m à hauteur de table.
L'emplacement de montage est utilisé comme référence du
niveau d'éclairage. Le rayonnement direct infl ue sur la mesure
de la lumière. Éviter de placer des lampadaires ou éclairages
suspendus directement sous le détecteur. Si la mesure de
luminosité est désactivée, le canal A Lumière ne commute
qu'en fonction de la présence (valeur de consigne de la
luminosité réglée sur « Marche » via le potentiomètre ou sur
« Mesure désactivée » via la télécommande).
1,8 m
Personnes en mouve-
ment transversal (t)
)
16 x 3,5 m (56 m
)
2
2
)
22 x 4 m (88 m
)
2
2
)
30 x 4,5 m (135 m
)
2
2
)
30 x 5 m (150 m
)
2
2
)
30 x 5 m (150 m
)
2
2
)
30 x 5 m (150 m
)
2
2
)
30 x 5 m (150 m
)
2
2
)
30 x 5 m (150 m
)
2
2
)
30 x 5 m (150 m
)
2
2
A
r
r
Zone 2
Personnes en mouve-
ment transversal (t)
)
8 x 3,5 m (28 m
)
2
2
)
11 x 4 m (44 m
)
2
2
)
15 x 4,5 m (68 m
)
2
2
)
15 x 5 m (75 m
)
2
2
)
15 x 5 m (75 m
)
2
2
)
15 x 5 m (75 m
)
2
2
)
15 x 5 m (75 m
)
2
2
)
15 x 5 m (75 m
)
2
2
)
15 x 5 m (75 m
)
2
2
Lampes adaptées
Le détecteur de présence est conçu pour l'utilisation
de lampes fl uorescentes, fl uorescents compactes, halo-
gènes, à incandescence et LED. En raison des courants à
l'enclenchement élevés des ballasts électroniques ainsi que
des pilotes de LED, le nombre maximal commutable est limité.
L'utilisation d'un contacteur électromagnétique externe peut
être une solution en cas de charges élevées. En montage
parallèle, la charge peut être répartie sur plusieurs maîtres.
Toutes les charges commutées doivent être déparasitées de
manière adéquate.
6. Montage
Montage encastré
Le montage encastré du détecteur de présence s'effectue sur
un boîtier encastré standard, taille 1.
t
t
Montage intégré dans le plafond
Pour une intégration simplifi ée au plafond du détecteur de
présence, un boîtier encastré au plafond 73A est disponible
(voir accessoires). Celui-ci assure à la fois une décharge de
traction et une protection anti-contact. Le diamètre de mon-
tage s'élève à 72 mm (diamètre de perçage 73 mm).
3
