Liste Des Pièces - Maximum 14 PO Guide D'utilisation

34
N° de modèle : 055-2702-8 | Communiquez avec nous au 1 888 670-6682
52
1
2
3
5 10
11
14
15
16
17
18
19
9
22
53
37 36
39
36
59
58
54
55
54
56
57
4
61
60
5
6
51
49
7
9 8
48
47
50
42
45
40
12
46
13
43
39
44
41
29
31
30
32
20
28
21
27
23
26
16

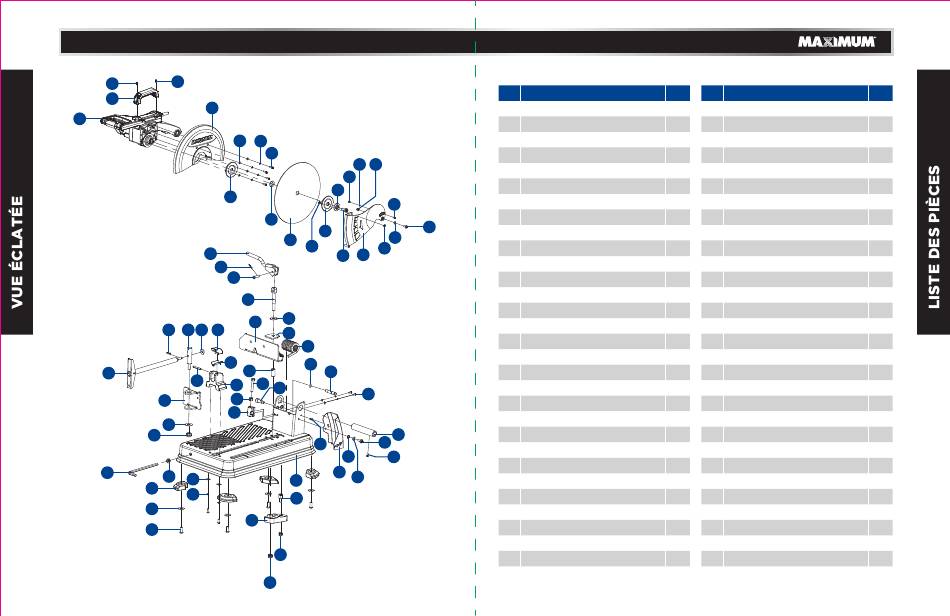

LISTE DES PIÈCES
N° Description
1 Vis M5 x 50
2 Poignée
3 Ensemble du moteur
4
Poignée de verrouillage de calibre d'onglets
26
5 Goupille à ressort (A)
6 Arbre
7 Guide de refente
62
8 Bloc de verrouillage
63
9 Grosse rondelle 8
20
10 Arbre de raccordement
57
11 Poignée de l'étau
12 Goupille cylindrique Ø6 X 40
13 Fixation
14 Éclisse
15 Grosse rondelle 10
16 Contre-écrou M10
17 Clé à disque
18 Serpentin de protection
19 Pied en caoutchouc
20 Rondelle plate 8
21 Rondelle à ressort 8
22 Vis M8 x 20
34
33
23 Plaque de pression inférieure
35
26 Contre-écrou M8
27 Arbre de pointe
28 Assemblage du socle
29 Goupille flexible Ø5 X 12
30 Pare-étincelles
31 Rondelle plate 6
32 Rondelle à ressort 6
Qté N° Description
1 33
Couvercle du boîtier d'interrupteur M6 x16
1 34 Arbre de raccordement (B)
1 35 Vis M6 x 12
1 36 Rondelle à ressort 5
2 37 Rondelle plate 5
1 39 Vis M5 x 16
1 40 Goupille limitée
1 41 Socle de positionnement
5 42 Anneau
1 43 Vis M10
1 44 Écrou hexagonal M6
1 45 Douille
1 46 Boulon hexagonal M8 x 45
1 47 Ressort de torsion
1 48 Patin de pression
2 49 Rondelle plate Ø12 X Ø30 X 2
1 50 Chemise
1 51 Tige de verrouillage
4 52 Vis M5 x 65
3 53 Protège-meule supérieur
2 54 Boudin
6 55 Rondelle
1 56 Roue
1 57 Rondelle du protecteur
1 58 Bride de petite taille
1 59 Contre-écrou M5
1 60 Boulon hexagonal M10 x 30
1 61 Protège-meule inférieur
1 62 Vis M5 x 10
1 63 Vis M8 x 18
35
Qté
1
1
1
3
2
2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
1
1
2
1
1
1
1
1
1
