Réglez la température d'eau chaude avec
Conditions: dureté de l'eau: > 3,57 mol/m³
– Température d'eau chaude: ≤ 50 ℃
▶
Validez avec .
Conditions: Régulateur raccordé
▶
Réglez la température d'eau chaude de votre choix avec
et , de sorte que le mode eau chaude sanitaire
puisse se déclencher à coup sûr.
– Plage de réglage: 35 ... 65 ℃
▶
Validez avec .
▶
Réglez la température d'eau chaude qui convient au ni-
veau du régulateur (→ notice d'utilisation/notice d'instal-
lation du régulateur).
7.9 Contrôle du réglage du gaz
7.9.1 Vérification du réglage du gaz d'usine
▶
Vérifiez les informations relatives au type de gaz qui fi-
gurent sur la plaque signalétique et comparez-les au type
de gaz disponible sur le lieu d'installation.
1 / 2
Le modèle du produit ne correspond pas au groupe de
gaz disponible sur place.
▶
Ne mettez pas l'appareil en fonctionnement.
▶
Contactez le service client.
2 / 2
Le modèle du produit correspond au groupe de gaz dis-
ponible sur place.
▶
Vérifiez la pression du raccordement du gaz.
(→ page 21)
▶
Vérifiez la pression aux injecteurs à la charge de
chauffage maximale. (→ page 22)
▶
Vérifiez la pression aux injecteurs à la charge de
chauffage minimale. (→ page 22)
7.9.2 Contrôle de la pression du raccordement
du gaz
1. Éteignez brièvement le produit.
2. Fermez le robinet d'arrêt du gaz.
3. Faites basculer le boîtier électrique vers le bas.
1
2

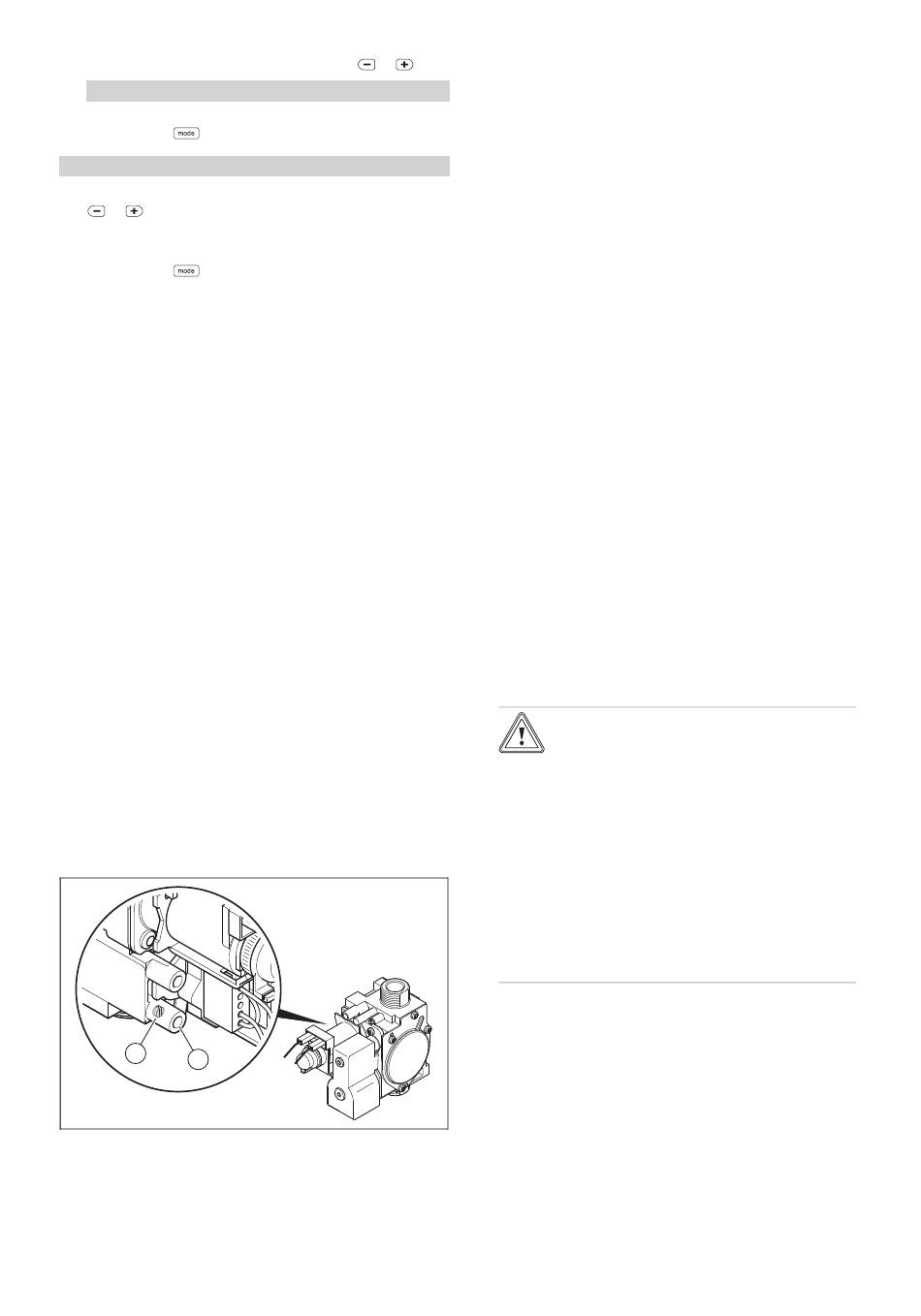

4. Desserrez la vis de contrôle (1).
0020196612_01 ThemaClassic Notice d'installation et de maintenance
–
Rotations vers la gauche: 2
et .
5. Branchez un manomètre sur le raccord de mesure (2).
–
Matériel de travail: Manomètre à tube en U
–
Matériel de travail: Manomètre numérique
6. Ouvrez le robinet d'arrêt du gaz.
7. Mesurez la pression de raccordement du gaz par rap-
port à la pression atmosphérique.
–
Pression du raccordement du gaz en cas de fonc-
tionnement au gaz naturel G20: 2,0 kPa (20,0 mbar)
–
Pression du raccordement du gaz en cas de
fonctionnement au gaz naturel G25: 2,5 kPa
(25,0 mbar)
–
Pression du raccordement du gaz en cas de
fonctionnement au gaz de pétrole liquéfié G30:
2,8 ... 3,0 kPa (28,0 ... 30,0 mbar)
–
Pression du raccordement du gaz en cas de
fonctionnement au gaz de pétrole liquéfié G31:
3,7 kPa (37,0 mbar)
1 / 2
Pression du raccordement du gaz située dans la plage
admissible.
▶
Fermez le robinet d'arrêt du gaz.
▶
Enlevez le manomètre.
▶
Serrez la vis de contrôle (1).
▶
Ouvrez le robinet d'arrêt du gaz.
▶
Vérifiez que le raccord fileté de mesure (2) est bien
étanche au gaz.
▶
Faites basculer le boîtier électronique vers le haut.
▶
Mettez l'appareil en fonctionnement.
2 / 2
La pression du raccordement du gaz non située dans la
plage admissible.
▶
Si vous n'êtes pas en mesure de remédier au dé-
faut, adressez-vous au fournisseur de gaz.
▶
Fermez le robinet d'arrêt du gaz.
Mise en fonctionnement 7
Attention !
Risques de dommages matériels et
de dysfonctionnements en cas de
pression de raccordement du gaz
erronée !
Si la pression de raccordement du gaz
n'est pas située dans la plage admis-
sible, il peut y avoir des dysfonctionne-
ments, mais aussi des dommages au
niveau de l'appareil.
▶
N'effectuez pas de réglage au niveau
de l'appareil.
▶
Ne mettez pas l'appareil en fonction-
nement.
