Pour chacun de 4 raccords, procédez de la
façon suivante :
- Centrez parfaitement le tube par rapport à
son raccord.
- Vissez le raccord à la main le plus loin
possible.
- Serrez l'écrou à la clef dynamométrique aux
couples suivants : 17 N.m pour les tubes
d'1/4'' et 40 N.m pour les tubes de 3/8''
Une fois les raccords réalisés, il est conseillé
d'effectuer un contrôle d'étanchéité de la
liaison par mise sous pression d'azote.

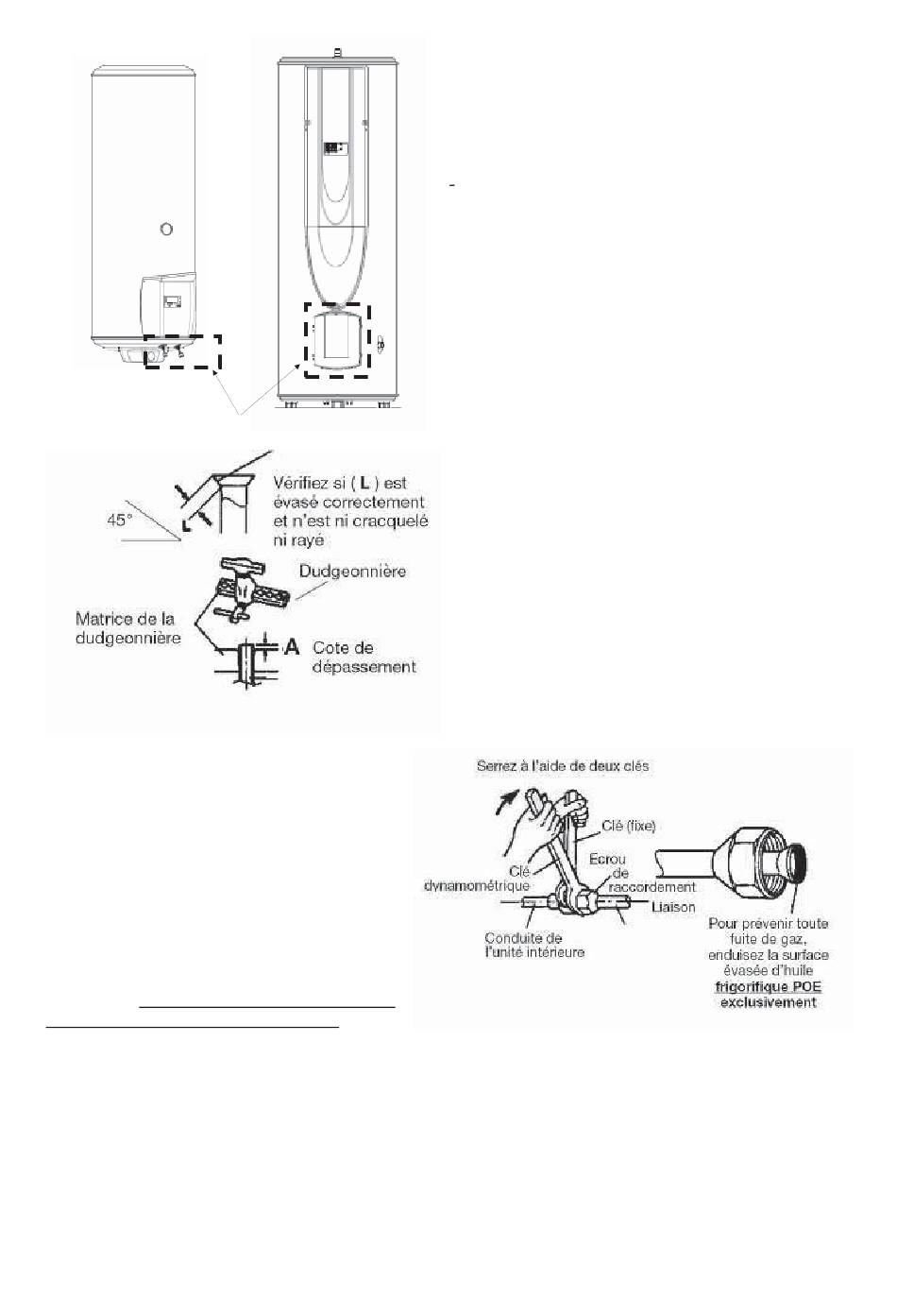

Effectuez la même opération côté chauffe-eau afin
d'avoir accès aux raccords flare
Raccordement des liaisons frigorifiques sur
l'unité extérieure :
- Coupez les tubes avec un coupe-tube sans les
déformer à la longueur adéquate.
- Ebavurez soigneusement en tenant le tube vers le
bas pour éviter l'introduction de limaille dans le tube.
- Récupérez les écrous "Flare" sur le chauffe-eau et
l'unité extérieure.
- Enfilez les écrous sur les tubes avant évasement.
- Procédez à l'évasement en laissant dépasser le
tube de la cote "A" de la matrice de la dudgeonnière.
- Après évasement, vérifiez l'état de la portée.
Celle-ci ne doit présenter aucune rayure ou amorce
de rupture. Vérifiez également la cote "L" (2,5 à 2,7
mm pour du tube 3/8'' et 1,8 à 2,0mm pour du tube
1/4'')
