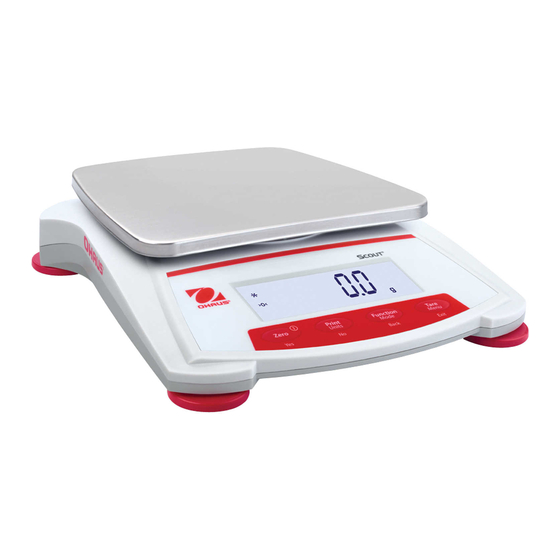

OHAUS Scout SKX Série Mode D'emploi

OHAUS Scout SKX Série Mode D'emploi

Masquer les pouces Voir aussi pour Scout SKX Série:
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

Liens rapides

Télécharger ce manuel
Find Quality Products Online at:
TM
Scout
Series Balances - SKX
Instruction Manual
Balanzas Scout
Manual de Instrucciones
Balances Scout
Mode d'emploi
Bilance Serie Scout
Manuale d'Istruzioni
TM
Scout
Waagen-Serien – SKX
Bedienungsanleitung
GlobalTestSupply
www.
TM
- SKX Series
TM
Séries - SKX
TM
- SKX
.com
sales@GlobalTestSupply.com

Publicité

Table des Matières
loading

Manuels Connexes pour OHAUS Scout SKX Série

Sommaire des Matières pour OHAUS Scout SKX Série

  • Page 1 Scout Series Balances - SKX Instruction Manual Balanzas Scout - SKX Series Manual de Instrucciones Balances Scout Séries - SKX Mode d’emploi Bilance Serie Scout - SKX Manuale d’Istruzioni Scout Waagen-Serien – SKX Bedienungsanleitung GlobalTestSupply www. .com Find Quality Products Online at: sales@GlobalTestSupply.com...

  • Page 2: Definition Of Signal Warnings And Symbols

    SCOUT SERIES BALANCES - SKX EN-1 1. INTRODUCTION This manual contains installation, operation and maintenance instructions for the Scout SKX Series Balances. Please read the manual completely before using the balance 1.1 Definition of Signal Warnings and Symbols Safety notes are marked with signal words and warning symbols. These show safety issues and warnings.

  • Page 3: Releasing The Shipping Lock

    EN-2 SCOUT SERIES BALANCES - SKX 2.1.1 Releasing the Shipping Lock Release the red Transportation Lock on Sub-platform Transportation the sub-platform of the balance by Lock Pointer turning the red pointer 90 counter- Locked Position clockwise. Unlocked Position Figure 2-1. Transportation Lock 2.1.2 Installing the Weighing Pan Balances with a rectangular pan are placed into the sub-platform as shown and rotated counter- clockwise until it locks.

  • Page 4: Connecting Power

    SCOUT SERIES BALANCES - SKX EN-3 2.4 Connecting Power AC Adapter Installation AC power is used to power the scale when battery power is not needed. First, connect the AC Adapter (supplied) to the AC Adapter Input receptacle at the rear of the balance then connect the AC plug to an electrical outlet.
  • Page 5 EN-4 SCOUT SERIES BALANCES - SKX 3. OPERATION 3.1 Controls Figure 3-1. Scout Control Panel TABLE 3-1. Button Functions Button Primary Function Zero/On Print Function Tare Enter/clear a tare (Short Press) Turns the balance Sends the current Initiates an value. value to the application mode.

  • Page 6: Weighing Mode

    SCOUT SERIES BALANCES - SKX EN-5 Figure 3-2. Scout Display TABLE 3-2. Display Symbols Item Description Item Description Battery charge symbol Pointer symbols Stable weight symbol Kilogram, grain symbols Negative symbol Pound, Ounce, Pound:Ounce symbols Center of Zero symbol g/mol symbol NET symbol G symbol Preset Tare symbol...
  • Page 7 EN-6 SCOUT SERIES BALANCES - SKX 3.5 Density Mode This mode allows the user to calculate the specific gravity of a sample when using the density kit. Density mode has been initiated when “G” and the current unit is displayed. The sample is weighed in air suspended from the hook and then weighed in water.

  • Page 8: Menu Settings

    SCOUT SERIES BALANCES - SKX EN-7 4. MENU SETTINGS The User Menu allows the customizing of balance settings. Note: Additional Sub-Menus may be available if Interface Options are installed. See Interface User Manual for the additional setting information. 4.1 Menu Navigation User Menu: Sub-Menus C.a.l...

  • Page 9: Setup Menu

    EN-8 SCOUT SERIES BALANCES - SKX 4.3 Setup Menu Enter this menu to set balance parameters. Reset: no, yes Filter: Low, Med, High Auto Zero Tracking: off, 0.5d, 1d, 3d Stable: 0.5d, 1d, 2d, 5d Backlight: off, on, auto Auto Tare: off, on, on-acc Auto Off: off, 1, 5, 10...

  • Page 10: Mode Menu

    SCOUT SERIES BALANCES - SKX EN-9 Auto off [A A .OFF] Set the automatic shut off functionality. = disabled = powers off after 1 minute of no activity = powers off after 5 minutes of no activity = powers off after 10 minutes of no activity End Setup [End] Advance to the next menu or return to the top of the current menu.

  • Page 11: Additional Features

    Figure 4-4. Rear of the balance * Interface kits may vary according to local regulations The Bluetooth® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by OHAUS is under license. GlobalTestSupply www.

  • Page 12: Accessories

    Attention: Do not use solvents, chemicals, alcohol, ammonia or abrasives to clean the housing or control panel. 5.2 Troubleshooting The following table lists common problems and possible causes and remedies. If the problem persists, contact OHAUS or your authorized dealer. TABLE 5-1 Symptom Possible Cause...

  • Page 13: Technical Data

    EN-12 SCOUT SERIES BALANCES - SKX 6. TECHNICAL DATA The technical data is valid under the following ambient conditions: Indoor use only Operating temperature range: +5 °C to +40 °C Relative humidity: 10% to 80% at 31°C, decreasing linearly to 50% at 40°C, non-condensing Altitude: Up to 2000 m Power: AC power adaptor input 100-240V 50/60 Hz and output 5 V DC 1 A, or 4 AA batteries Pollution degree: 2...
  • Page 14 SCOUT SERIES BALANCES - SKX EN-13 TABLE 6-2. SPECIFICATIONS (Cont.) Capacity x Readability: Model SKX123 SKX222 SKX422 SKX622 SKX1202 SKX2202 Gram (g) 120 x 0.001 220 x 0.01 420 x 0.01 620 x 0.01 1200 x 0.01 2200 x 0.01 Kilogram (kg) 1.2 x 0.00001 2.2 x 0.00001...
  • Page 15 EN-14 SCOUT SERIES BALANCES - SKX 6.2 Drawings Figure 6.1 Dimensions Model with draftshield 202 mm / 8.0 in. 222 mm / 8.7 in. 103 mm / 4.1 in. w/o draftshield 202 mm / 8.0 in. 224 mm / 8.8 in. 54 mm / 2.1 in.
  • Page 16 This Class B digital apparatus complies with Canadian ICES-003. ISO 9001 Registration In 1994, OHAUS Corporation, USA, was awarded a certificate of registration to ISO 9001 by Bureau Veritus Quality International (BVQI), confirming that the OHAUS quality management system is compliant with the ISO 9001 standard’s requirements. On June 21, 2012, OHAUS Corporation, USA, was re-registered to the ISO 9001:2008 standard.
  • Page 17 OHAUS. This warranty does not apply if the product has been damaged by accident or misuse, exposed to radioactive or corrosive materials, has foreign material penetrating to the inside of the product, or as a result of service or modification by other than OHAUS.

  • Page 18: Definición De Los Símbolos Y Señales De Advertencia

    1. INTRODUCCIÓN Este manual contiene las instrucciones para la instalación, el funcionamiento y el mantenimiento de las Balanzas de la gama Scout SKXSeries. Por favor, lea este manual en su integridad antes de proceder a utilizar la balanza 1.1 Definición de los símbolos y señales de advertencia Las notas en materia de seguridad se hallan señalizadas con términos y símbolos de advertencia.

  • Page 19: Instalación De Componentes

    2.1 Instalación de componentes Consulte las instrucciones y los gráficos que aparecen a continuación para identificar y efectuar el montaje de los componentes de su balanza Scout. Todas los elementos y componentes deben de ser montados antes de hacer uso de la balanza. 2.1.1 Desbloqueo del cierre de seguridad de transporte Desbloquee el cierre / bloqueo de Sub-platforma...

  • Page 20: Calibración Inicial

    Balanzas Scout SKX Series ES 3 Orificio de pesaje inferior Interruptor de seguridad Conexión del jack del adaptador AC Ranura de seguridad (cierre de Conexión de Interfaz bloqueo anti-robo) Cubierta del compartimento de las pilas Figure 2-3. Partes posterior e inferior de la balanza Instalación de pilas / baterías Instalar cuatro pilas “AA”...
  • Page 21 3. FUNCIONAMIENTO 3.1 Controles Gráfico 3-1.Panel de Control Scout TABLA 3-1. Botones de funciones Botón Función primaria Cero/On - Imprimir Función Tara encendido Introducir / (Pulsación corta) Envía el valor actual Inicia un modo borrar un Enciende la al Puerto de de aplicación.

  • Page 22: Encendido / Apagado De La Balanza

    Balanzas Scout SKX Series ES 5 Gráfico 3-2. Pantalla de la Balanza Scout TABLA 3-2. Símbolos mostrados en pantalla Elemento Descripción Elemento Descripción Símbolo de carga de la batería Símbolos del cursor Símbolo de peso estable Símbolos de Kilogramos, grano Símbolo “Negativo”...
  • Page 23 3.5 Modo Densidad Este modo permite al usuario calcular la gravedad específica de una muestra mediante el uso del Kit de Densidad kit. Density; el modo de densidad se inicia cuando “G” y la unidad actualmente en uso aparecen en pantalla. La muestra es pesada suspendida en el aire del gancho, y luego pesada en inmersión en agua.

  • Page 24: Configuraciones Del Menú

    Balanzas Scout SKX Series ES 7 6. Pulsar la tecla [Back] atrás para reducir el dígito que parpadea de modo intermitente. 7. Pulsar la tecla Yes – Sí para aceptar el valor que aparece en pantalla y desplazar un dígito hacia la derecha.

  • Page 25: Menú De Configuración

    4.2 Menú de Calibrado Entrar en este menú para llevar a cabo operaciones de calibrado. Span- Rango : Efectuar Linearity – Linealidad : Efectuar Finalizar calibrado: Salir del menú Span - Rango [S S paN] Inicia el procedimiento de calibrado de rango (cero y rango) Lin [LIN] Inicia el procedimiento de calibrado de linealidad (cero, punto medio y rango).
  • Page 26 Balanzas Scout SKX Series ES 9 Stable Range – Rangoestable [S S table] Configurar la cantidad en la que puede variar la lectura mientras se mantiene encendido el símbolo de estabilidad. 0.5d = 0.5 balance division – división de la balanza = 1 balance division –...

  • Page 27: Características Adicionales

    Configurar el estatus. OFF – Apagado = desactivado ON – Encendido = activado Mol [m m Mole] Configurar el sub-modo = apagado / desactivado = encendido / activado Avanzar hasta el menú siguiente para volver a la parte superior del menú actual. EndMode [End] –...
  • Page 28 * Los kits de interfaces disponibles pueden estar sujetos a cambios de acuerdo con las distintas normativas nacionales aplicables La palabra y el logotipo Bluetooth® son marcas registradas propiedad de Bluetooth SIG, Inc., OHAUS hace uso de dichas marcas al amparo de sus licencias de utilización. GlobalTestSupply www.

  • Page 29: Resolución De Problemas

    Si el apartado de resolución de problemas no le resulta útil para resolver un problema, puede ponerse en contacto con su agente autorizado OHAUS. Para servicio o soporte técnico en los Estados Unidos puede llamar al servicio de atención al cliente al número gratuito :1-800-672- 7722 ext.

  • Page 30: Datos Técnicos

    Cables e impresoras Contacte con 30268987 “Stacking Kit”, x6 OHAUS Nota :El Kit* Bluetooth se halla únicamente disponible en algunas regiones o países de acuerdo con las normativas aplicables a nivel nacional. 6. Datos Técnicos Los datos técnicos son válidos únicamente en las siguientes condiciones ambientales : Usa únicamente en entornos interiores...

  • Page 31: Características Técnicas

    6.1 Características técnicas TABLA 6-1. CARACTERÍSTICAS TÉCNICAS Modelo SKX123 SKX222 SKX422 SKX622 SKX1202 SKX2202 SKX421 SKX621 SKX2201 SKX6201 SKX8200 Capacidad (g) 1200 2200 2200 6200 8200 Legibilidad (g) 0.001 0.01 0.01 0.01 0.01 0.01 Repetibilidad 0.002 0.01 0.01 0.01 0.02 0.02 (Std.

  • Page 32: Cumplimiento De La Normativa Vigente

    Contacto con Ohaus o Dado que la legislación sobre garantías difiere de un país a otro, le rogamos que, para más información, se ponga en con su Distribuidor local de Ohaus.
  • Page 33 Bureau Veritus Quality International (BVQI), lo que confirma que el sistema de gestión de calidad de Ohaus es compatible con los requisitos de la norma ISO 9001. El 21 de junio de 2012, Ohaus Corporation, EE.UU., volvió a registrarse en el estándar ISO 9001:2008.
  • Page 34 Durante el período de vigencia de la garantía, Ohaus reparará, o, a su opción, sustituirá sin cargo alguno cualquier componente que demuestre estar defectuoso, siempre que el producto se devuelva a Ohaus, flete prepagado.

  • Page 35: Définition Des Marques Et Symboles De Mise En Garde

    Balances Scout Séries – SKX FR-1 1. INTRODUCTION Ce manuel contient des instructions d'installation, d'exploitation et d’entretien pour les balances Scout Séries SKX. Bien vouloir lire complétement le manuel avant d'utiliser la balance 1.1 Définition des marques et symboles de mise en garde Les consignes de sécurité...

  • Page 36: Déverrouillage Du Verrou De Transport

    FR-2 Balances Scout Séries – SKX 2.1.1 Déverrouillage du verrou de transport Sous-plateforme Indicateur de Libérer le verrou de transport rouge en verrouillage pour tournant le pointeur rouge de 90 degrés Position vers la gauche pour déverrouiller. Position déverrouillée Figure 2-1. Verrou de transport 2.1.2 Installation du plateau de pesée Placer les moules rectangulaires dans la sous-plateforme comme illustré...

  • Page 37: Calibrage Initial

    Balances Scout Séries – SKX FR-3 Ouverture de pesée par en-dessous Interrupteur de sécurité Connecteur femelle de l’adaptateur secteur Connexion de l’interface Encoche de sécurité (encoche de verrouillage antivol) Battery Compartment Cover Figure 2-3. Vue arrière et du dessous de la balance Installation des piles Installer les quatre piles «...
  • Page 38 FR-4 Balances Scout Séries – SKX 3. OPÉRATION 3.1 Commandes Figure 3-1 Panneau de commande Scout TABLEAU 3-1. Fonctions des boutons Bouton Fonction primaire Zéro/Activé Impression Fonction Tare Saisir/Efface (Appui bref) Mettre la balance Envoie la valeur Lance un mode r une valeur sous tension actuelle aux ports...

  • Page 39: Allumer Et Éteindre La Balance

    Balances Scout Séries – SKX FR-5 Figure 3-2. Affichage Scout TABLEAU 3-2. Affichage des symboles Article Description Article Description Symbole de charge de la batterie Symboles de pointeur Symbole poids stable Symboles kilogramme, grain Symbole négatif Symboles once, livre/once Symbole Centre de zéro Symbole g/mol Symbole NET Symbole B...

  • Page 40: Mode Masse Volumique

    FR-6 Balances Scout Séries – SKX 3.5 Mode masse volumique Ce mode permet à l'utilisateur de calculer la masse volumique d'un échantillon lors de l'utilisation du kit de densité. Le mode masse volumique est lancé lorsque « G » et l'unité actuelle sont affichés.

  • Page 41: Paramètres Menu

    Balances Scout Séries – SKX FR-7 Affichage de la masse molaire : Appuyez sur la touche de fonction pour afficher la valeur de masse molaire existante pendant 2 sec. Nouvelle masse molaire : Pour saisir une nouvelle masse molaire, appuyer et maintenir la touche Fonction/Mode jusqu'à...

  • Page 42: Menu De Paramétrage

    FR-8 Balances Scout Séries – SKX 4.3 Menu de paramétrage Entrer dans ce menu pour définir les paramètres de la balance. Réinitialiser : non, oui Filtre : Faible, Moyen, Élevé Suivi du zéro automatique : Off, 0,5 d, 1 d, 3 d Stable : 0,5 d, 1 d, 2 d, 5 d Rétroéclairage :...

  • Page 43: Menu Principal

    Balances Scout Séries – SKX FR-9 Auto désactivé [A A .OFF] Régler la fonctionnalité d’arrêt automatique. ÉTEINT = désactivé = s'éteint après 1 minute sans activité = s'éteint après 5 minutes sans activité = s'éteint après 10 minutes sans activité Fin du paramétrage [End] Avancer au menu suivant ou revenir au début du menu actuel.

  • Page 44: Fonctionnalités Supplémentaires

    Figure 4-4. Arrière de la balance * Ces kits d'interface varient selon les réglementations locales Les marques verbales et les logos Bluetooth® sont des marques déposées appartenant à Bluetooth SIG, Inc. ; l’exploitation de ces marques par OHAUS est autorisée sous licence. GlobalTestSupply www.

  • Page 45: Entretien

    5.2 Dépannage Le tableau suivant répertorie les problèmes courants, leurs causes possibles et leurs solutions. Si le problème persiste, contacter OHAUS ou votre revendeur agréé. TABLEAU 5-1. Symptôme Cause possible Impossible d'allumer La balance n'est pas alimentée...

  • Page 46: Accessoires

    Housse 30269022 Kit de Imprimantes et câbles 30268987 Contacter OHAUS superposition, x 6 Remarque : * Le kit Bluetooth n’est disponible qu’uniquement dans certaines régions conformément à la réglementation locale. 6. FICHE TECHNIQUE Les données techniques sont valides en vertu des conditions ambiantes suivantes : Utilisation en intérieur uniquement...

  • Page 47: Capacité X Précision

    Balances Scout Séries – SKX FR-13 6.1 Spécifications TABLEAU 6-1. SPÉCIFICATIONS Modèle SKX123 SKX222 SKX422 SKX622 SKX1202 SKX2202 SKX421 SKX621 SKX2201 SKX6201 SKX8200 Capacité (g) 1200 2200 2200 6200 8200 Précision (g) 0.001 0.01 0.01 0.01 0.01 0.01 Répétabilité 0.002 0.01 0.01 0.01...
  • Page 48 FR-14 Balances Scout Séries – SKX 6.2 Drawings Figure 7.1 Dimensions principales Modèle avec cage de pesée 202 mm / 8,0 pouces 222 mm / 8,7 pouce 103 mm / 4,1 pouces sans cage de pesée 202 mm / 8,0 pouces 224 mm / 8,8 pouces 54 mm / 2,1 pouces 6.3 Compliance :...
  • Page 49 En 1994, Ohaus Corporation, États-Unis, a reçu la certification ISO 9001 du Bureau Veritas Quality International (BVQI), qui confirme que le système de gestion de la qualité de Ohaus est conforme aux spécifications de la norme ISO 9001. Le 21 juin 2012, Ohaus Corporation, USA, a reçu la certification de la norme ISO 9001:2008.

  • Page 50: Garantie Limitée

    Séries – SKX GARANTIE LIMITÉE Les produits Ohaus sont garantis contre des défauts matériels et vices de fabrication à partir de la date de livraison et durant toute la durée de la période de garantie. Pendant la période de garantie, Ohaus va réparer, ou, selon son propre choix, remplacer sans frais tout (tous) composant(s) qui s'avère(ent) défectueux, à...

  • Page 51: Sicherheitsvorkehrungen

    SCOUT SERIES BALANCES – SKX DE-1 1. EINFÜHRUNG Dieses Handbuch enthält Installations-, Betriebs- und Wartungsanleitung für die Scout SKX Waagen-Serien. Bitte lesen Sie das Handbuch bevor Sie die Waage benutzen 1.1 Definition von Warnhinweisen und Symbolen Sicherheitshinweise sind mit Warnhinweisen und Symbolen gekennzeichnet. Diese weisen auf Sicherheitsprobleme und Warnungen hin.

  • Page 52: Stromversorgung Anschließen

    DE-2 SCOUT SERIES BALANCES – SKX Lösen Sie die rote Transportsicherung, Unterseite Transport-Verriegelungsanzeige indem Sie den roten Zeiger zum Entriegeln um 90 Grad gegen den Verriegelte Position Uhrzeigersinn drehen. Entriegelte Position Abbildung 2-1. Transportsicherung 2.1.2 Installieren der Waagschale Bei Waagen mit einer rechteckigen Waagschale wird diese wie gezeigt auf die Unterplattform gesetzt und gegen den Uhrzeigersinn gedreht bis sie einrastet.

  • Page 53: Anfängliche Kalibrierung

    SCOUT SERIES BALANCES – SKX DE-3 Öffnung für Unterflurwägen Eichschalter Netzadapter Eingangsbuchse Schlitz für Diebstahlsicherung Schnittstellenanschluss Batteriefachdeckel Abbildung 2-4. Rück- und Unteransicht der Waage Batterieinstallation Setzen Sie die vier "AA" Batterien mit richtiger Polarität ein, so wie es im Batteriefach angezeigt ist.

  • Page 54: Bedienelemente

    DE-4 SCOUT SERIES BALANCES – SKX 3. BETRIEB 3.1 Bedienelemente Abbildung 3-1. Scout Bedienfeld TABELLE 3-1. Tastenfunktionen Taste Zero/Ein Drucken Funktion Tara Primärfunktion Eingeben/ (Kurz drücken) Schaltet die Waage Sendet den Initiiert einen deaktivieren ein. aktuellen Wert an Anwendungs- eines Tara- die ausgewählten modus.
  • Page 55 SCOUT SERIES BALANCES – SKX DE-5 Abbildung 3-2. Scout Display TABELLE 3-2. Display-Symbole Artikel Beschreibung Artikel Beschreibung Akku-Ladesymbol Zeiger-Symbole Stabiles Gewicht Symbol Kilogramm Negatives Symbol Symbol Pfund: Unze Stabiler Nullwert g/mol Symbol Symbol Nettogewicht G Symbol Symbol Voreingestellte Tara Newton, Bluetooth Symbole 3.2 Waage Ein/Aus Um die Waage zu aktivieren, drücken und halten Sie die Ein/Zero Aus-Taste für 1 Sekunde.
  • Page 56 DE-6 SCOUT SERIES BALANCES – SKX 3.5 Dichte-Modus Dieser Modus ermöglicht es einem Benutzer, der das Dichte-Kit verwendet, das spezifische Gewicht einer Probe zu berechnen. Der Dichte-Modus ist eingeleitet, wenn "G" und die aktuelle Einheit angezeigt werden. Die Probe wird in Luft auf dem Haken aufgehängt und anschließend in Wasser gewogen. Die Formel lautet: Vorbereitung Bereiten Sie die Waage wie unten links dargestellt vor: Entfernen Sie die Waagschale, bringen...

  • Page 57: Menüeinstellungen

    SCOUT SERIES BALANCES – SKX DE-7 Die Einheit der Molmasse ist g/mol. Molmasse anzeigen: Drücken Sie die Funktionstaste, um den vorhandenen Molmassewert für 2 Sekunden anzuzeigen. Neue Molmasse: Um eine neue Molmasse einzugeben, halten Sie die Taste Funktion/Modus bis [ m m MoLE ] angezeigt wird.
  • Page 58 DE-8 SCOUT SERIES BALANCES – SKX 4.3 Menü Einstellungen Gehen Sie in dieses Menü, um die Parameter der Waage einzustellen. Zurücksetzen: Nein, Ja Filter: Niedrig, Mittel, Hoch Automatische Nullverfolgung: aus, 0,5d, 1d, 3d Stabil: 0,5 d,1d, 2d, 5d Hintergrundbeleuchtung: aus, ein, Auto Auto Tara: aus, ein, ein-Acc Auto-Aus:...
  • Page 59 SCOUT SERIES BALANCES – SKX DE-9 Stellen Sie die automatische Abschaltfunktion ein. = deaktiviert = schaltet sich nach 1 Minute Inaktivität aus = schaltet sich nach 5 Minuten Inaktivität aus = schaltet sich nach 10 Minuten Inaktivität aus Einstellung beenden [E E nd] Weiter zum nächsten Menü...

  • Page 60: Zusätzliche Funktionen

    Bluetooth Abbildung 4-3. Rückseite der Waage * Schnittstellen-Kits können nach den örtlichen Bestimmungen variieren. Bluetooth® Warenzeichen und Logos sind eingetragene Warenzeichen der Bluetooth SIG, Inc. und die Verwendung dieser Marken durch OHAUS erfolgt unter Lizenz. GlobalTestSupply www. .com Find Quality Products Online at:...
  • Page 61 Scheuermittel, um damit das Gehäuse oder Bedienfeld zu reinigen. 5.2. Fehlerbehebung In der folgenden Tabelle finden Sie die am häufigsten auftretenden Probleme und ihre möglichen Ursachen sowie Lösungsmöglichkeiten. Wenn das Problem weiterhin besteht, wenden Sie sich an OHAUS oder Ihren autorisierten Händler. TABELLE 5-1. Symptom Mögliche Ursache...

  • Page 62: Technische Daten

    Arbeitsschutzabdeckung 30269022 Stapel-Kit, x6 30268987 Drucker und Kabel Kontakt OHAUS Hinweis: *Bluetooth-Kit ist nur in bestimmten Regionen und gemäß der örtlichen Bestimmungen verfügbar. 6. TECHNISCHE DATEN Die technischen Daten gelten unter den folgenden Umgebungsbedingungen: Nur im Innenbereich verwenden Betriebstemperaturbereich: +5 ° C bis +40 ° C Relative Luftfeuchtigkeit: 10% bis 80% bei 31 °...
  • Page 63 Konformität mit den folgenden Normen wird durch die entsprechende Markierung auf dem Produkt angezeigt. Kennzeichnung Standard Dieses Produkt entspricht den geltenden harmonisierten Normen der EU-Richtlinien 2011/65/EU (RoHS), 2014/30/EU (EMV), 2014/35/EU (LVD) und 2014/31/EU (NAWI). Die EU-Konformitätserklärung ist im Internet unter http://dmx.ohaus.com/WorkArea/showcontent.aspx?id=4294975717 GlobalTestSupply www. .com Find Quality Products Online at: sales@GlobalTestSupply.com...
  • Page 64 DE-14 SCOUT SERIES BALANCES – SKX verfügbar. EN 61326-1 CAN/CSA-C22.2 No. 61010-1 UL Std. No. 61010-1 Wichtiger Hinweis für geeichte Waagen in der EU Wenn die Waage im Handel oder in gesetzlich kontrollierten Anwendungen verwendet wird, muss sie eingestellt, geeicht und verplombt werden entsprechend der lokalen Regulierungen über Gewichte und Maße.
  • Page 65 Ohaus Corporation, USA wurde 1994 von BureauVeritas Quality International (BVQI) die ISO 9001 Zertifizierung verliehen. Die Zertifizierung bestätigt, dass das Qualitätsmanagementsystem von Ohaus die Anforderungen für den ISO 9001 Standard erfüllt. Am 21 Juni 2009 wurde Ohaus Corporation, USA für den ISO 9001:2008 Standard erneut zertifiziert. GlobalTestSupply www.

  • Page 66: Beschränkte Garantie

    SERIES BALANCES – SKX BESCHRÄNKTE GARANTIE Ohaus gewährt für Produkte ab Datum der Auslieferung und über die Dauer der Garantiezeit eine Garantie auf die Freiheit von Material- und Herstellungsmängeln. Während der Garantiezeit repariert oder ersetzt Ohaus wahlweise alle Komponenten, die Defekte aufweisen, kostenlos unter der Voraussetzung, dass das Produkt freigemacht an Ohaus zurückgesendet...

  • Page 67: Precauzioni Di Sicurezza

    1. INTRODUZIONE Il presente Manuale contiene istruzioni per l’installazione, il funzionamento e la manutenzione per le Bilance di Serie Scout SKX. Si prega di leggere il Manuale completamente prima di utilizzare la bilancia 1.1 Definizione dei Segnali di Avvertimento e Simboli Le note di Sicurezza sono segnate con parole di segnali e simboli di avvertimento.

  • Page 68: Installazione Del Piatto Di Pesata Della Bilancia

    2.1.1 Liberare il Blocco Spedizione Liberare il blocco trasporto rosso girando Sottopiattaforma Puntatore di il puntatore rosso di 90 gradi in senso Blocco Posizione antiorario per sbloccare. Bloccata Posizione Sbloccata Figura 2-1. Blocco Trasporto 2.1.2 Installazione del piatto di pesata della bilancia Nelle bilance con piatto di pesata rettangolare, questo è...

  • Page 69: Calibrazione Iniziale

    BILANCE SERIE SCOUT - SKX IT-3 Coperchio del Peso Sotto il Buco Coperchio dell’Interruttore di Sicurezza Ingresso del connettore di alimentazione dell’Adattatore CA Collegamento Fessura di Sicurezza (Fessura di d’Interfaccia blocco Anti.Furto) Coperchio del Compartimento della Batteria Figura 2-3. Vista Retro e Sotto la bilancia Installazione della Batteria Installare le quattro batterie “AA”...
  • Page 70 3. OPERAZIONE 3.1 Comandi Figura 3-1. Panello di Controllo Scout TAVOLA 3-1. Pulsante delle Funzioni Pulsante Zero/Acceso Stampa Funzione Tara Funzione Primaria Invia/cancella (Premuta Breve) Accende la Invia il valore attuale Inizia un modo un valore di bilancia. ai portali COM d’applicazione.

  • Page 71: Accendere/Spegnere La Bilancia

    BILANCE SERIE SCOUT - SKX IT-5 Figura 3-2. Display della Scout TABLE 3-2. Simboli di Display Oggetto Descrizione Oggetto Descrizione Simbolo carica batteria Simboli Puntatori Simbolo peso stabile Simboli Kilogrammo, grano Simbolo negativo Simboli Libbra, Oncia, Libbra:Oncia Simbolo Centro dello Zero Simbolo g/mol Simbolo NETTO Simbolo G...
  • Page 72 3.5 Modo di Densità Questo modo consente all’utente di calcolare il peso specifico di un campione nell’utilizzare il kit della densità. Modo di Densità è stato iniziato quando “G” e l’attuale unità sono visualizzati Il campione è pesato in aria sospesa dal gancio e quindi pesato in acqua. La formula è; Preparazione Preparare la bilancia come mostrato qui di seguito.

  • Page 73: Interruttore Di Sicurezza

    BILANCE SERIE SCOUT - SKX IT-7 numeri possono essere impostati a 0, 1, 2, 3, 4, 5, 6, 7, 8, 9. Le impostazioni medie sono dal 0,01 al 999,99. L’unità della Massa Molare è g/mol. Display della Massa Molare: Premere il tasto Funzione per visualizzare l’esistente valore della Massa Molare 2 secondi. Nuova Massa Molare: Per inviare una nuova Massa Molare premere e trattenere il tasto Funzione/Modo finché...

  • Page 74: Menù Di Calibrazione

    4.2 Menù di Calibrazione Inviare il presente menù per eseguire calibrazioni. Campo: Esegui Linearità: Esegui Fine della Calibrazione: Menù di Uscita Campo [S S pan] Inizia una procedura di calibrazione del campo (zero e campo) Lin [LIN] Inizia una procedura di calibrazione lineare (zero, punto mediano e campo). Fine Cal [End] Avanzare al menù...
  • Page 75 BILANCE SERIE SCOUT - SKX IT-9 Retroilluminazione [b b .Light] Imposta funzionalità della retroilluminazione. SPENTO = sempre spento ACCESO = sempre acceso AUTOMATICO = si accende quando un pulsante è premuto o se il peso visualizzato cambia. Nota: Quando collegato con l’alimentatore, la retroilluminazione è sempre accesa. Auto Tara [A.tArE] Imposta il funzionamento della tara automatica.

  • Page 76: Caratteristiche Supplementari

    4.5 Menù di Unità Questo menù attiva unità in modo che saranno accessibili con il pulsante Unità. Le unità nel menù devono essere “accese” per essere attive. Nota: Le unità disponibili variano secondo il modello e i regolamenti locali. spento, acceso spento, acceso spento, acceso spento, acceso...
  • Page 77 Figura 4-4. Retro della bilancia * I kit d’Interfaccia possono variare secondo i regolamenti locali. La parola “marchio” Bluetooth® così come il logo sono marchi registrati appartenenti alla Bluetooth SIG. Inc., e qualsiasi utilizzo di questi marchi dalla OHAUS è sotto licenza. GlobalTestSupply www.

  • Page 78: Risoluzione Dei Problemi

    Se la Sezione Risoluzione dei Problemi non solve o descrive il vostro problema, contattare il vostro agente di servizio autorizzato OHAUS. Per assistenza di servizio o appoggio tecnico negli Stati Uniti telefonare con chiamata a carico del destinatario il numero 1-800-672-7722 est.

  • Page 79: Dati Tecnici

    30269022 Kit di accatastamento, x6 Stampanti e Cavi 30268987 Contattare la OHAUS Nota: * Il kit Bluetooth è solamente disponibile in certe regioni secondo i Regolamenti locali. 6. DATI TECNICI I dati tecnici sono validi sotto le seguenti condizioni ambientali: Per l’Interno utilizzare solamente:...
  • Page 80 TAVOLA 6-1. SPECIFICHE Modello SKX123 SKX222 SKX422 SKX622 SKX1202 SKX2202 SKX421 SKX621 SKX2201 SKX6201 SKX8200 Capacità (g) 1200 2200 2200 6200 8200 Leggibilità (g) 0.001 0.01 0.01 0.01 0.01 0.01 Ripetibilità 0.002 0.01 0.01 0.01 0.02 0.02 (Dev. Std.) (g) Linearità...
  • Page 81 BILANCE SERIE SCOUT - SKX IT-15 Figura 6.1 Dimensioni Modello 202 mm/8.0in. 222 mm/8.7in. 103 mm/4.1in. con paravento 202 mm/8.0in. 224 mm/8.8in. 54 mm/2.1in. w/o paravento 6.3 Conformità La conformità alle seguenti Norme è indicata dal segno corrispondente sul prodotto. Segno Norma Questo prodotto èconforme alle norme armonizzate applicabili delle direttive comunitarie 2011/65/UE (RoHS) , 2014/30/UE (EMC) , 2014/35/UE (LVD) e...
  • Page 82 Bureau Veritus Quality International (BVQI), a conferma che il sistema di gestione della qualità di Ohaus è conforme ai requisiti dello standard ISO 9001. Il 21 giugno 2012, la Ohaus Corporation, Stati Uniti, ha ricevuto nuovamente la registrazione dello standard ISO 9001:2008.

  • Page 83: Garanzia Limitata

    IT-17 GARANZIA LIMITATA I prodotti Ohaus sono garantiti contro difetti nei materiali e nella lavorazione dalla data di consegna per tutta la durata del periodo di garanzia. Durante il periodo di garanzia Ohaus riparerà o, a sua discrezione, sostituirà gratuitamente qualsiasi componente/i che si dimostri essere difettoso, purché...
