Caméra
Retrait de la caméra
1. Suivez les procédures décrites dans la section
2. Retirez :
a. Batteries
b. Capot du châssis inférieur
c. Mémoire
d. carte WLAN
e. carte WWAN
f. Assemblage du PCIe du dissipateur de chaleur
g. Port de station d'accueil
h. Dissipateur de chaleur
i. Caches de charnières
j. ensemble écran.
k. Cadre LCD et assemblage du capot arrière

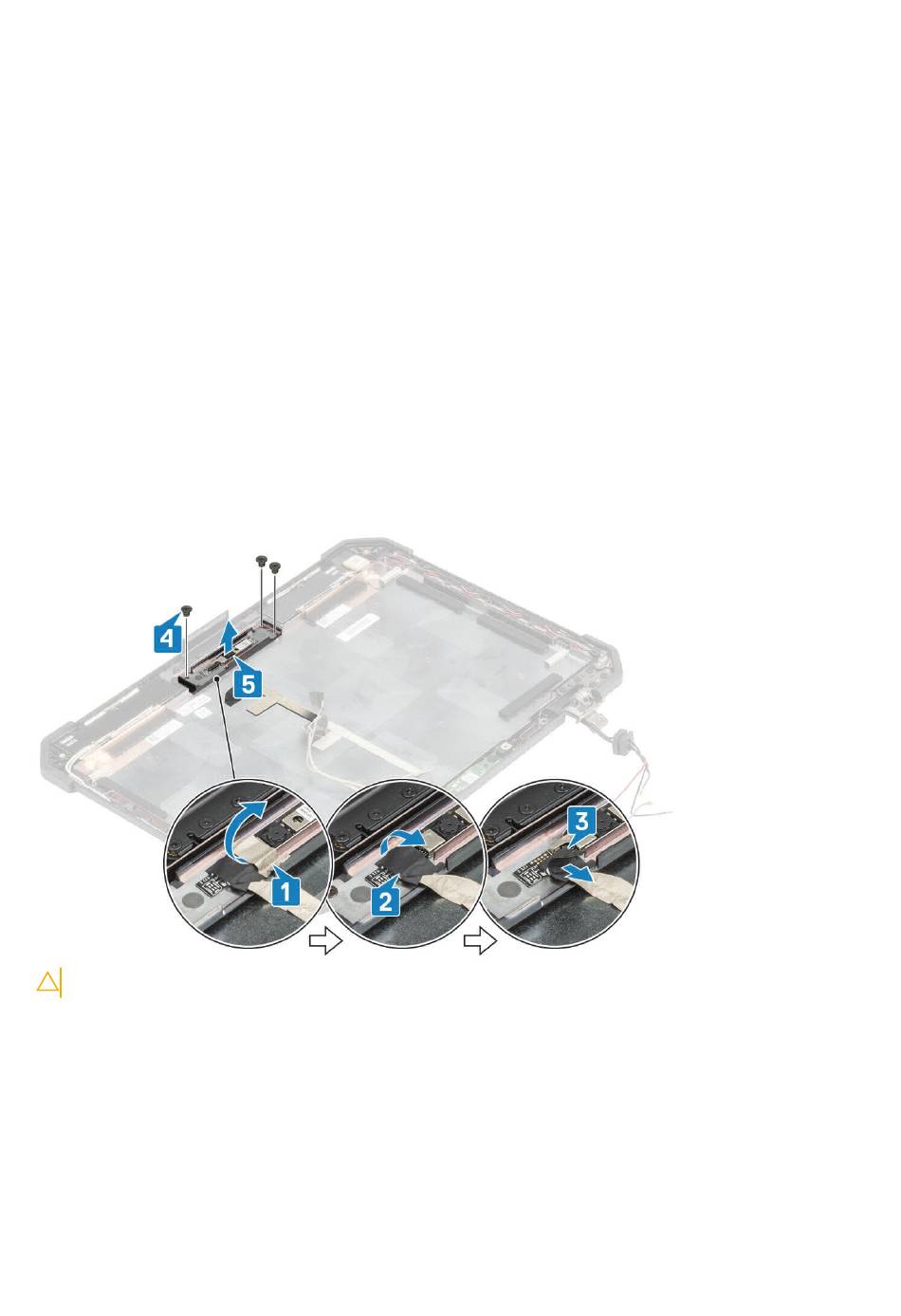

3. Décollez le ruban adhésif réfléchissant [1] sur le module de caméra et le ruban d'isolation fixant le câble EDP [2] au module de caméra.
4. Débranchez le câble EDP du module de caméra [3], puis retirez les trois vis M2*3' vis [4].
5. Soulevez le module de caméra du capot arrière [5] pour le retirer de l'ordinateur.
PRÉCAUTION : Ne touchez pas l'objectif de la caméra fusionné à l'écran LCD avec l'assemblage du cadre.
Installation de la caméra
1. Installez le module de caméra [1] à l'arrière du capot arrière et installez les trois vis M2*3.. vis [2]
2. Connectez le câble EDP au module caméra [3], collez un morceau de ruban isolant [4] sur les connecteurs EDP.
3. Fixez le module de la caméra sur le capot arrière à l'aide d'un morceau de ruban réfléchissant [5].
Avant une intervention à l'intérieur de l'ordinateur.
