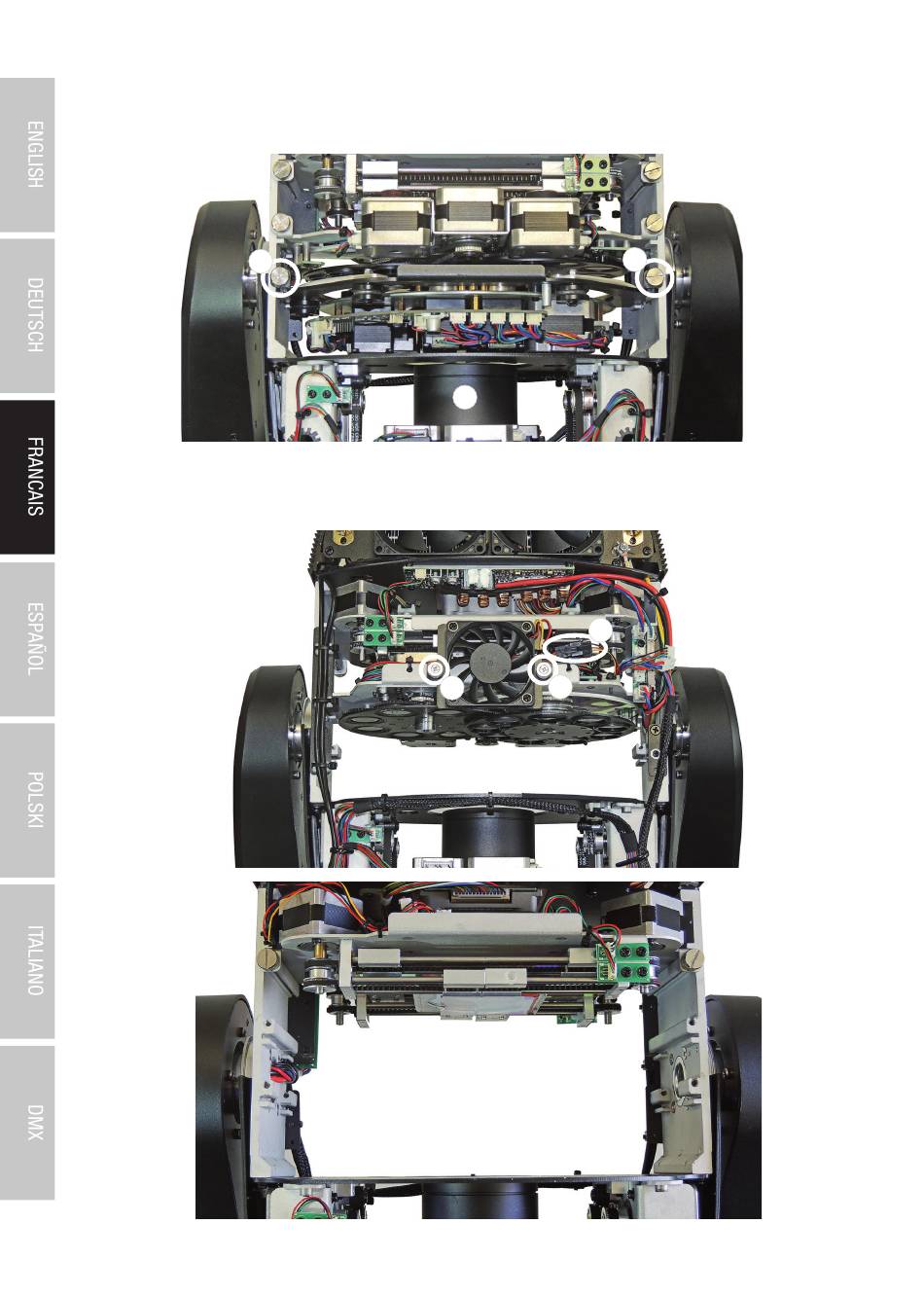

5. Débloquez le mouvement Tilt et tournez la tête de l'appareil vers le bas jusqu'en butée de manière à ce que le tube de la lentille focale
(G) glisse vers le bas et laisse une ouverture pour le retrait du composant avec le coupe-flux à couteaux. Desserrez ensuite les deux vis
moletées (H) qui maintiennent le composant avec le coupe-flux dans le cadre du module et retirez le composant de son logement dans le
cadre. Veillez à ne pas endommager les connecteurs et les câbles.
H
H
G
6. Déposez le ventilateur par l'arrière du composant avec les roues de gobos et la roue chromatique. Débranchez pour cela le connecteur
d'alimentation électrique (I) et desserrez les deux vis moletées (J). Tournez la tête de l'appareil à l'avant, desserrez les deuxvis moletées qui
maintiennent le composant dans le cadre du module et retirez le composant de son logement dans le cadre. Veillez à ne pas endommager
les connecteurs et les câbles.
I
J
J
