Démontage en vue du transport
Pour faciliter le transport, le tube de guidage et le moteur peuvent être démontés.
6.1
Montage du tube de guidage
Prudence !
Danger en cas de démarrage involontaire de la machine. La fiche secteur doit impérativement
être déconnectée lors des interventions sur la machine.

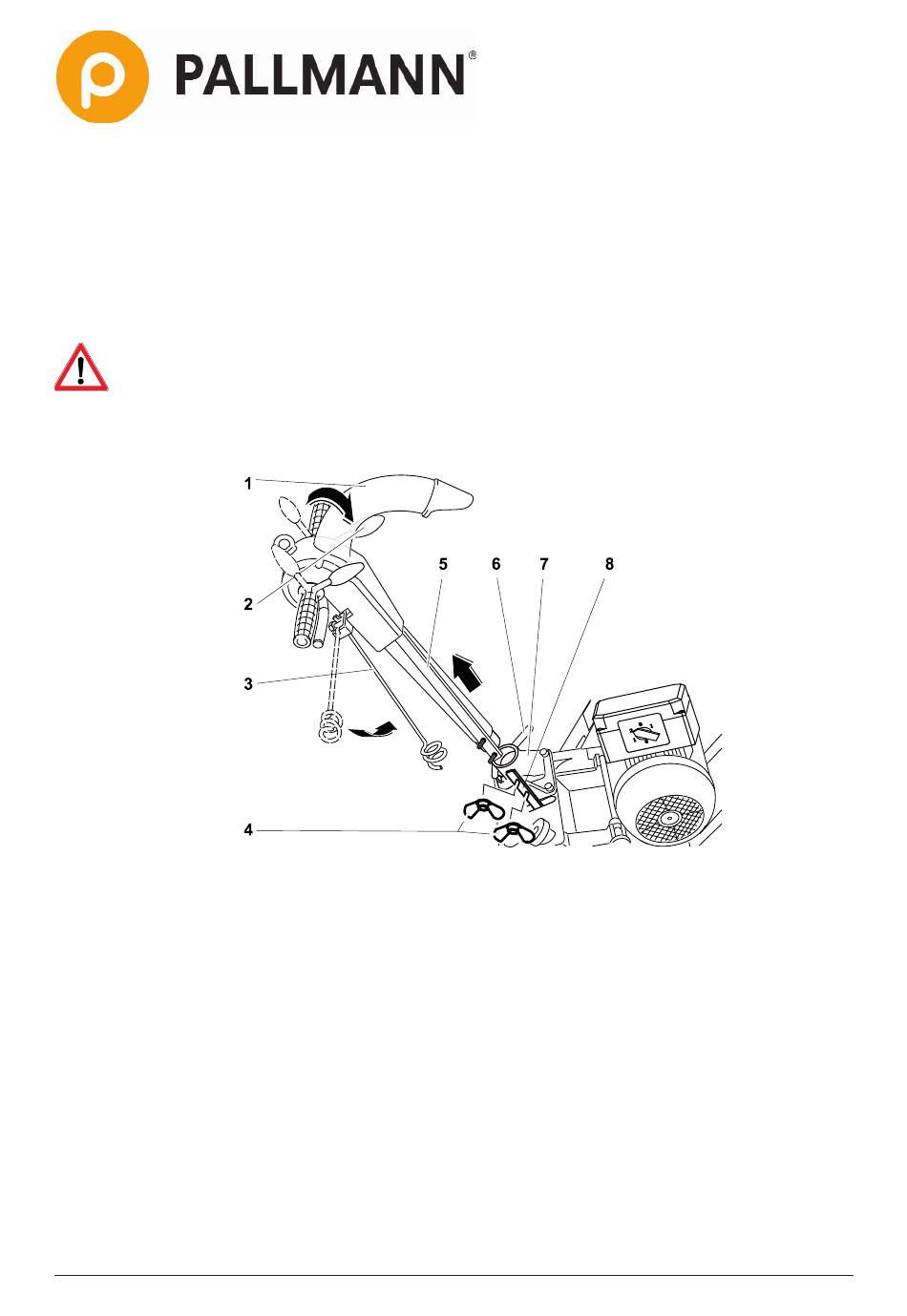

Procédure de démontage du tube de guidage :
1. Rabattez le support de câble ( 3 ) vers le bas.
2. Rabattez la poignée de soulèvement principale ( 2 ) vers l'avant. Ceci permet
d'abaisser le galet de meulage au sol et de décharger la barre de traction ( 5 ).
3. Desserrez légèrement les vis à oreilles ( 4 ). Poussez le levier de soulèvement
principal ( 2 ) vers le bas. La barre de traction ( 5 ) et la pièce de raccordement ( 8 )
se séparent.
4. Ouvrez le support de tube de guidage ( 7 ) avec le levier de serrage ( 6 ) et sortez le
tube de guidage ( 1 ).
