• Tirez le capteur droit hors de sa douille ou de la chambre à circulation.
• Vérifiez que les deux joints toriques restent en place à l'intérieur des chambres à circulation.
• Installez le capuchon de stockage sur le capteur.
6.5 Système de gaz de purge
6.5.1 Régulateur de gaz de purge

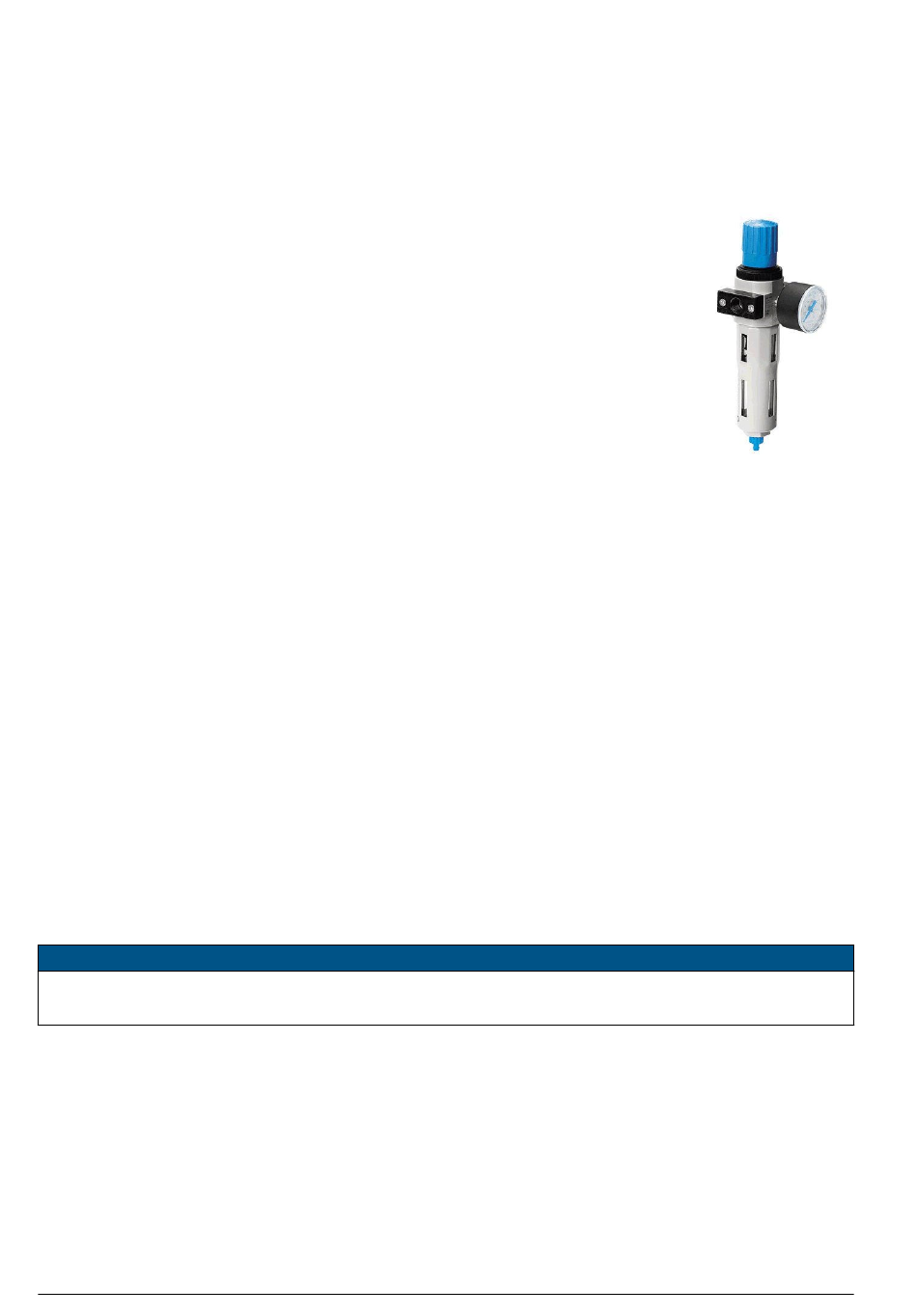

Le rôle du régulateur de gaz ORBISPHERE 29089 est de fournir du gaz de
purge filtré à 40 μm. Fixez l'appareil à un bras approprié à l'aide des trous
filetés M3 situés à l'arrière. Sa position doit être verticale avec une variation de
± 5%. Le flux du gaz est indiqué par une flèche sur le corps du régulateur.
Entretien:
Purge la condensation périodiquement. Dévissez à la main le bouchon de
vidange en dessous du récipient.
Si le filtre est contaminé:
• Coupez l'alimentation en gaz
• Dévisser le récipient à la main
• Dévissez le disque noir du fond
• Retirez le filtre composite blanc
• Lavez-le sous l'eau courante propre, séchez-le et remontez-le
6.5.2 Alimentation en gaz de purge
Assurez-vous de l'absence d'interruption dans l'alimentation en gaz de purge. Il est conseillé d'utiliser
une bouteille de gaz de secours et une valve de relève automatique, qui s'active lorsque la première
bouteille est vide.
Utilisez un tuyau flexible (nylon ou PVC) ou rigide (acier inoxydable) de 6 mm pour raccorder le
régulateur de pression et le capteur de conductivité thermique à l'alimentation en gaz de purge. Des
connecteurs Swagelok (6 mm ou 1/4") sont fournis.
Un tube court en plastique est fourni pour la sortie du gaz de purge du capteur. Pour l'introduire,
poussez le tube fermement dans l'orifice. Pour le retirez, poussez sur l'anneau entourant le tube et
sortez le tube. Pour certaines applications comme les gaz résiduaires, un raccord Swagelok de
3 mm (1/8") est fourni pour la sortie du gaz de purge, afin de permettre une évacuation sûre de tout
gaz potentiellement dangereux.
Une source de gaz sec et filtré (pur à 99,8%) est requise avec un débit de 10 à 50 mL/min. et une
pression régulée à 2 bars. Ne dépassez pas cette pression, car un excès de pression déformerait la
membrane et modifierait les mesures.
Pour vérifier le débit, placez le tube de sortie dans une tasse d'eau. Lorsque l'instrument est en
marche, vous devez voir au moins trois bulles par secondes pendant le cycle de purge.
Ne laissez pas le tube de sortie dans l'eau, car l'humidité risque d'être aspirée dans le capteur et
l'endommager.
36 Français
