2.4 Avertissements et conseils :
Cet emballage a été confectionné afin qu'un minimum d'opérations différentes soient nécessaires pour mettre en service l'ensemble de
régulation et de dosage.
C'est pourquoi d'usine nous avons pré réglé l'appareil sur des valeurs correspondants aux besoins les plus courants comme suit :
La régulation est réglée d'usine pour maintenir le pH de l'eau à pH 7.3
La pompe est réglée d'usine pour doser un produit acide.
Si ces réglages conviennent vous ne devez pas ouvrir le capot de la pompe pour changer le réglages du potentiomètre.

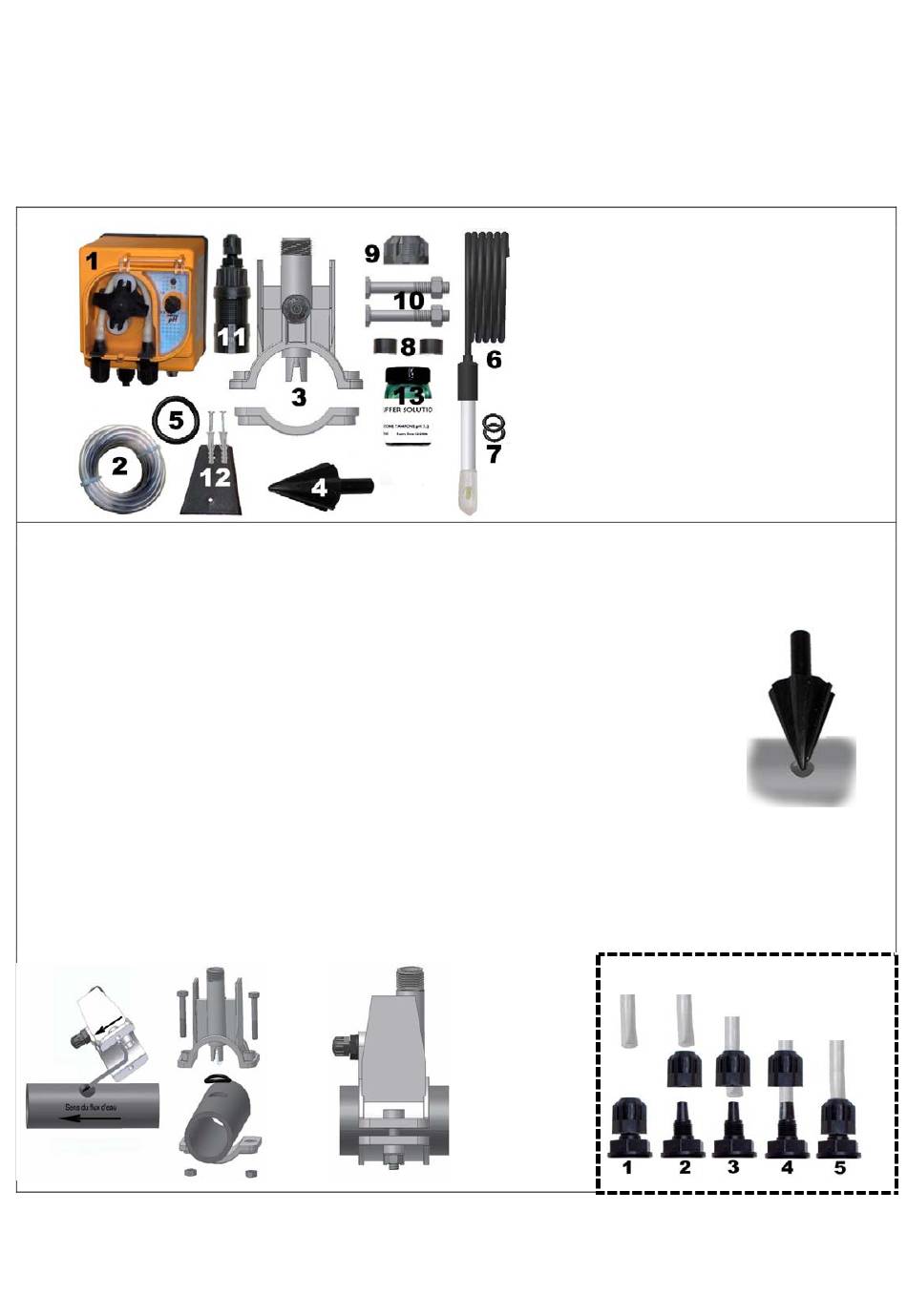

3.0 Matériel livré
3.1
Montage des accessoires
3.2 Assemblage du porte sonde.
- Le porte sonde s'installe sur des tubes en diamètre 50 et 63 mm avec un trou de diamètre 24 mm.
- Prendre garde au sens du flux de l'eau pour engager le cathéter.
- Le porte sonde est à poser à la verticale, +/- 45°. (En aucun cas le tube central doit avoir la tête orientée vers le bas ou à l'horizontal,
un angle de 45° minimum est nécessaire.)
3.3 Exécution du trou de 24 mm :
- Faire un avant trou de 5 mm sur la partie médiane supérieur du tuyau
- Agrandir le trou avec la fraise de 24 mm fournie (rep 4), jusqu'à l'introduire complètement
dans le tuyau.
- Ebavurer les copeaux de PVC en marge du trou.
3.4 Pose du porte sonde 2 en 1 (rep 3) :
- Engager le joint torique (rep 5) à travers le cathéter
- Engager le cathéter dans le sens du flux comme indiqué ci-dessous
- Positionner le joint torique dans son logement en le maintenant avec un doigt puis appliquer la partie supérieure du porte sonde (rep 3)
sur le tube de la piscine.
- Engager les deux boulons (si la canalisation est en DN63 mettre des deux entretoises (rep 8) dans les boulons entre la partie supérieure
et inférieur du porte sonde), appliquer la partie inférieure du porte sonde sur la canalisation et serrer les écrous sur les boulons.
Attention, lorsque les deux boulons commencent à rapprocher les deux parties du porte sonde, veiller à faire avancer les deux boulons
de manière uniforme, ne pas serrer complètement l'un en laissant l'autre desserré.
Ed 1.0 Rev 0 05/12/07
AQUA Filtration et Dosage Industriel
Immeuble Somag 16, Rue Ampère, 95300 Pontoise - France
Tel. +33 (0)1.30.30.40.40 - Fax. +33 (0)1.30.30.18.10
Courriel contact@aqua-fdi.com - Site www.aqua-fdi.com
1 - Pompe 1,4 l/heures
2 - 2m de tube d'aspiration
3 - Porte sonde pour DN 50
4 - Adaptateur PVC DN50
5 - Joint étanchéité canalisation
6 - Electrode pH
7 - Joints étanchéité électrode
8 - Entretoises canalisation DN 63
9 - Ecrou blocage électrode
10 - 2 vis pour porte sonde
11 - Crépine d'aspiration
12 - Etrier de fixation avec vis
13 - Solution étalon
Fonctionnement des raccords
