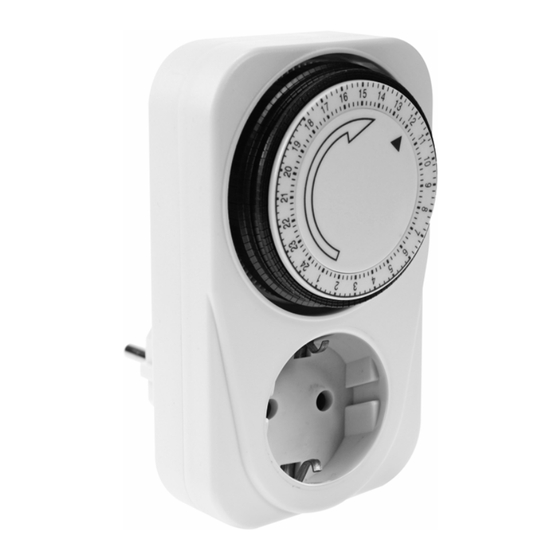

Velleman TIMER7S Mode D'emploi

TIMER7S
24H-TIMER 3500W
1. Introduction
To all residents of the European Union
Important environmental information about this product
This symbol on the device or the package indicates
that disposal of the device after its lifecycle could
harm the environment.
Do not dispose of the unit (or batteries) as unsorted
municipal waste; it should be taken to a specialized company for
recycling.
This device should be returned to your distributor or to a local
recycling service.
Respect the local environmental rules.
If in doubt, contact your local waste disposal authorities.
Thank you for choosing Perel! Please read the manual thoroughly
before bringing this device into service. If the device was damaged
in transit, don't install or use it and contact your dealer.
2. Safety Instructions
• Damage caused by disregard of certain guidelines in this
manual is not covered by the warranty and the dealer will not
accept responsibility for any ensuing defects or problems.
• Do not connect to an appliance with a load exceeding 16A.
• Always make sure the plug of the connected appliance is fully
inserted into the timer.
• Wipe the device regularly with a dry cloth. Do not use alcohol
or solvents. Do not immerse the timer into water or any other
liquid.
• It is recommended not to connect heaters or similar
appliances to the timer.
• Note that damage caused by user modifications to the device
is not covered by the warranty.
• Keep the device away from children and unauthorised users.
3. Operation
a. Setting the Time
Rotate the dial in a clockwise direction and set the dial
corresponding the time.
Example: At 2pm, set the dial at 14. Each dash between
the numbers represents 15 minutes.
b. Setting the Timer
The timer delay is determined by the black push segments
around the dial. Each segment represents 15 minutes.
Push down all the segments for the time you want the
connected appliance to be switched on.
Example: The connected appliance must be switched on at
9am and switched off at 6pm. Push down all the segments
between 9 and 18 in ascending order.
Next, connect the timer to the mains. Make sure the timer
is switched off.
Connect the appliance to the timer and switch on the
appliance. Finally, switch on the timer.
Timer mode
Continuously on
4. Technical Specifications
Power Supply max. 230VAC / 50Hz
Max. Load 3500W / 16A
Dimensions 120 x 72 x 75mm
Total Weight 152g
Velleman nv cannot be held responsible in the event of damage
or injury resulted from (incorrect) use of this device.
For more info concerning this product, please visit our website
www.perel.eu.
The information in this manual is subject to change without prior
notice.
TIMER7S
24H-TIMER 3500W
1. Inleiding
Aan alle ingezetenen van de Europese Unie
Belangrijke milieu-informatie betreffende dit product
Dit symbool op het toestel of de verpakking geeft aan
dat, als het na zijn levenscyclus wordt weggeworpen,
dit toestel schade kan toebrengen aan het milieu.
Gooi dit toestel (en eventuele batterijen) niet bij het
gewone huishoudelijke afval; het moet bij een
gespecialiseerd bedrijf terechtkomen voor recyclage.
U moet dit toestel naar uw verdeler of naar een lokaal
recyclagepunt brengen.
Respecteer de plaatselijke milieuwetgeving.
Hebt u vragen, contacteer dan de plaatselijke autoriteiten inzake
verwijdering.
Dank u voor uw aankoop! Lees deze handleiding grondig voor u
het toestel in gebruik neemt. Werd het toestel beschadigd tijdens
het transport, installeer het dan niet en raadpleeg uw dealer.
2. Veiligheidsinstructies
• De garantie geldt niet voor schade door het negeren van
bepaalde richtlijnen in deze handleiding en uw dealer zal de
verantwoordelijkheid afwijzen voor defecten of problemen die
hier rechtstreeks verband mee houden.
• Gebruik deze timer niet met toestel met een belasting hoger
dan 16A.
• Zorg ervoor dat de stekker van het aangesloten toestel goed
in de timer steekt.
• Maak het toestel geregeld schoon met een droge doek.
Gebruik geen alcohol of solvent. Dompel de timer nooit in
vloeistoffen.
• Het aansluiten van verwarmingstoestellen is af te raden.
• Schade door wijzigingen die de gebruiker heeft aangebracht
aan het toestel vallen niet onder de garantie.
• Houd dit toestel uit de buurt van kinderen en onbevoegden.
3. Gebruik
a. Instellen van de tijd
Draai de afstemschijf met de wijzers van de klok mee en
plaats deze op het cijfer dat met het uur overeenstemt.
Voorbeeld: Plaats de schijf op 14 wanneer het 14h00 is.
Elk streepje tussen twee cijfers stelt 15 minuten voor.
b. Instellen van de timer
Stel de tijd in met behulp van de zwarte drukknopjes. Elk
knopje stelt 15 minuten voor. Druk op alle knopjes tussen
de inschakel- en de uitschakeltijd.
Voorbeeld: Het aangesloten toestel moet om 09h00
ingeschakeld en om 18h00 uitgeschakeld worden. Druk op
alle knopjes tussen 9 en 18 in stijgende volgorde.
Koppel vervolgens de timer aan het lichtnet. Zorg ervoor
dat de timer uitgeschakeld is.
Koppel het toestel aan de timer en schakel het toestel in.
Schakel als laatste de timer in.
Timermodus
Continu aan
4. Technische specificaties
Voeding max. 230VAC / 50Hz
Max. schakelvermogen / -stroom 3500W / 16A
Afmetingen 120 x 72 x 75mm
Gewicht 152g
Velleman nv is niet aansprakelijk voor schade of kwetsuren bij
(verkeerd) gebruik van dit toestel.
Voor meer informatie omtrent dit product, zie www.perel.eu.
De informatie in deze handleiding kan te allen tijde worden
gewijzigd zonder voorafgaande kennisgeving.
TIMER7S
MINUTEUR 24H 3500W
1. Introduction
Aux résidents de l'Union européenne
Des informations environnementales importantes concernant ce
produit
Ce symbole sur l'appareil ou l'emballage indique que
l'élimination d'un appareil en fin de vie peut polluer
l'environnement.
Ne pas jeter un appareil électrique ou électronique
(et des piles éventuelles) parmi les déchets
municipaux non sujets au tri sélectif ; une déchèterie traitera
l'appareil en question.
Renvoyer les équipements usagés à votre fournisseur ou à un
service de recyclage local.
Il convient de respecter la réglementation locale relative à la
protection de l'environnement.
En cas de questions, contacter les autorités locales pour
élimination.
Nous vous remercions de votre achat ! Lire la présente notice
attentivement avant la mise en service de l'appareil. Si l'appareil
a été endommagé pendant le transport, ne pas l'installer et
consulter votre revendeur.
2. Prescriptions de sécurité
• La garantie ne s'applique pas aux dommages survenus en
négligeant certaines directives de cette notice et votre
revendeur déclinera toute responsabilité pour les problèmes
et les défauts qui en résultent.
• Ne pas raccorder un appareil avec une charge supérieure à
16A.
• Veiller à insérer complètement la fiche dans la prise du
minuteur.
• Essuyer l'appareil régulièrement avec un chiffon sec. Éviter
l'usage d'alcool et de solvants. Ne pas tremper le minuteur
dans un liquide quelconque.
• Le raccordement d'un calorifère est déconseillé.
• Les dommages occasionnés par des modifications à l'appareil
par le client, ne tombent pas sous la garantie.
• Garder votre TIMER7S hors de la portée de personnes non
qualifiées et de jeunes enfants.
3. Emploi
a. Paramétrage de l'heure
Tourner le cadran dans le sens des aiguilles d'une montre
et le positionner à l'heure actuelle.
Exemple : À 14h00, positionner le cadran sur le chiffre 14.
Chaque gradation entre deux chiffres représente une plage
de 15 minutes.
b. Paramétrage du minuteur
Le délai du minuteur est déterminé par les segments noirs
autour du cadran. Chaque segment représente une plage
de 15 minutes. Enfoncer tous les segments afin de
déterminer le délai souhaité.
Exemple : L'appareil raccorder doit se brancher à 09h00 et
se débrancher à 18h00. Enfoncer tous les segments entre
9 et 18 dans un ordre ascendant.
Ensuite, insérer le minuteur dans une prise de courant.
Veiller à ce que le minuteur soit éteint.
Raccorder l'appareil au minuteur et brancher l'appareil.
Pour terminer, brancher le minuteur.
Mode minuteur
Alimentation continue
4. Spécifications techniques
Alimentation max. 230VCA / 50Hz
Puissance /
courant de commutation max. 3500W / 16A
