Étapes

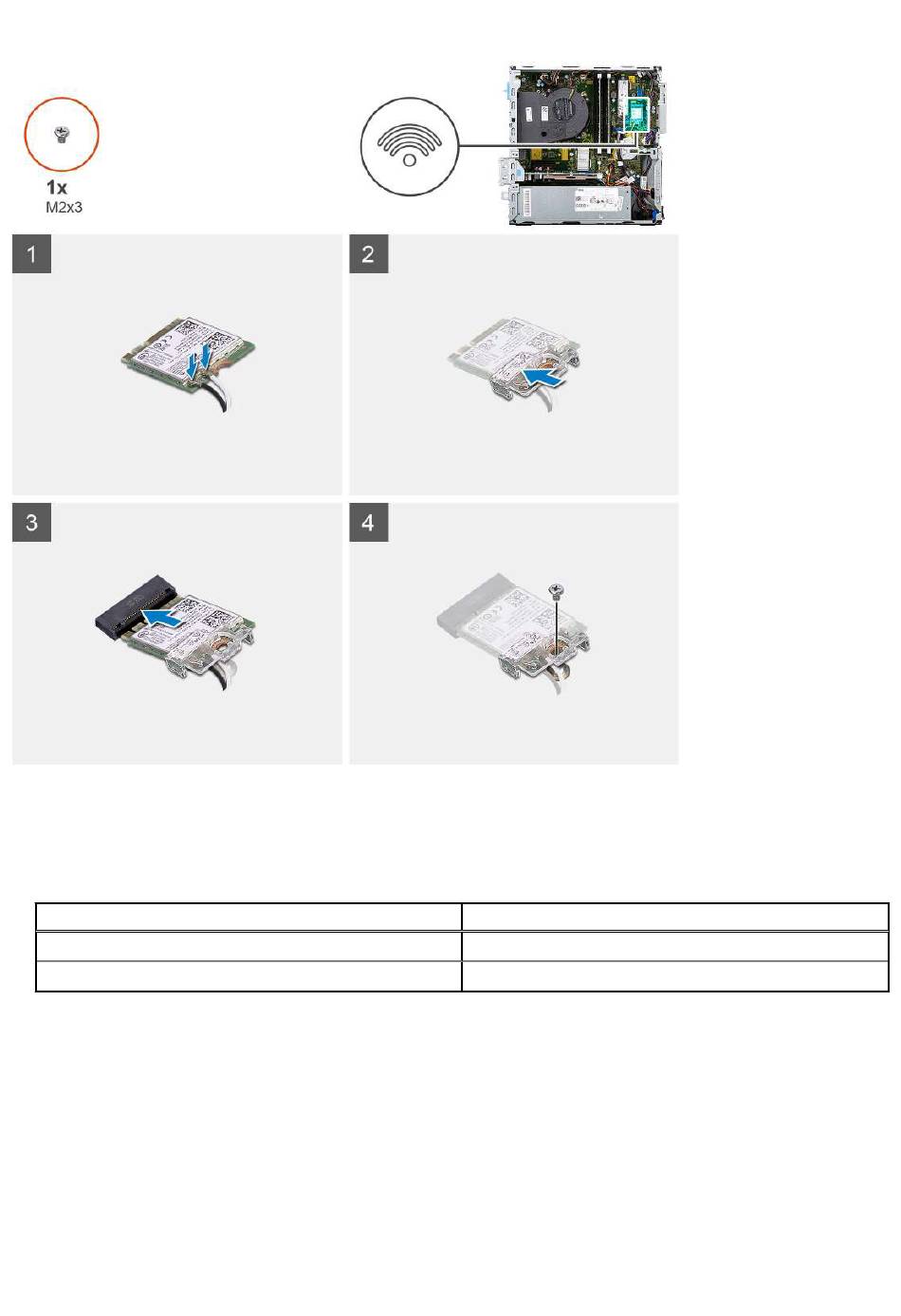

1. Connectez les câbles d'antenne à la carte WLAN.
Le tableau suivant indique les couleurs des câbles d'antenne correspondant à la carte WLAN de votre ordinateur.
Tableau 2. Code couleur des câbles des antennes
Connecteurs sur la carte sans fil
Principal (triangle blanc)
Auxiliaire (triangle noir)
2. Faites glisser le support de la carte sans fil et placez-le sur cette dernière.
3. Alignez l'encoche de la carte sans fil avec la languette située sur le logement de cette dernière.
4. Insérez la carte sans fil dans son logement en l'inclinant.
5. Remettez en place la vis (M2 x 3) qui fixe la carte sans fil à la carte système.
Étapes suivantes
1. Installez le tiroir de disque dur de 2,5/3,5
2. Installez le support de disque dur et de lecteur
3. Installez le panneau avant.
4. Installez le panneau latéral.
Couleur des câbles de l'antenne
Blanc
Noir
pouces.
optique.
