3 Utilisation des fonctions de source et de charge

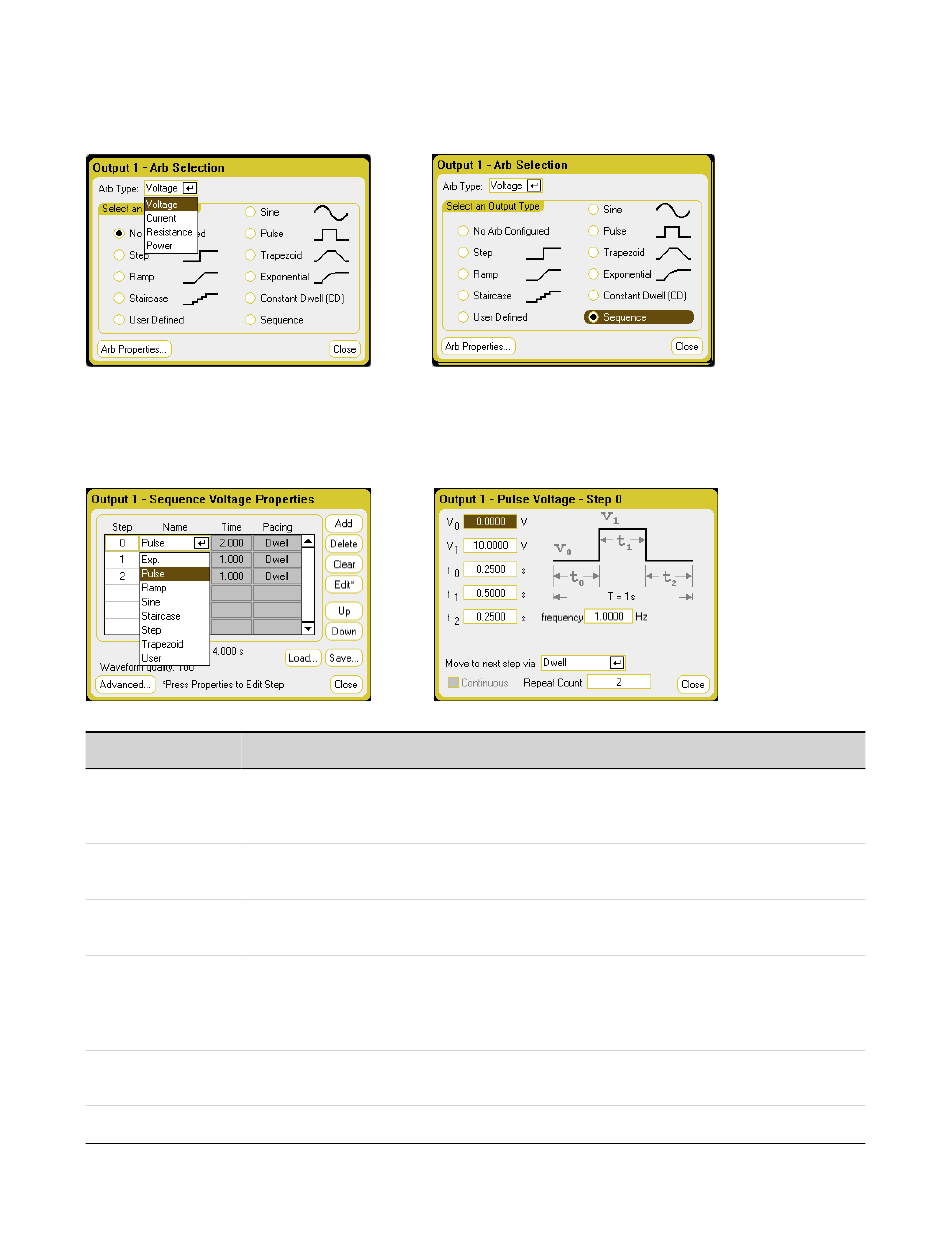

Appuyez deux fois sur la touche Arb ou appuyez sur la touche Arb, puis sur Properties pour accéder à
la fenêtre Arb Selection. Dans le menu déroulant Arb Type, sélectionnez le type de signal arbitraire.
Plus sélectionnez Sequence.
Étape 2. Configurez les propriétés de séquence (Sequence Properties) :
Appuyez sur la touche Properties ou appuyez sur le bouton Arb Properties. Puis programmez les
paramètres suivants :
Paramètre
Description
Step <n>
Chaque échelon de la séquence inclut un numéro, un signal arbitraire, une durée et une option de cadence. Le
nombre total d'échelons détermine la longueur. Utilisez les touches de navigation ▲ ▼ pour faire défiler les
échelons.
Name
Nom du signal arbitraire. Sélectionnez un signal arbitraire dans la liste déroulante. Sélectionnez Edit ou Properties
pour modifier le signal. Les champs de modification du signal d'impulsion sont illustrés ci-dessus.
Time
Affiche le temps total accordé à l'échelon dans la fonction Edit. Ce temps ne doit pas inclure le nombre de
répétitions
Pacing
Affiche la cadence de l'échelon. Une cadence à durée de palier permet de passer à l'échelon suivant une fois que
la durée de palier est écoulée. Des transitions de déclenchement cadencé permettent de passer à l'échelon sui-
vant à la réception d'un signal de déclenchement externe. Si la durée d'échelon s'écoule avant le déclenchement,
l'échelon est maintenu à la dernière valeur du signal arbitraire pendant l'attente du signal de déclenchement.
Add
Insère un échelon sous l'échelon sélectionné ; les valeurs sont copiées de l'échelon précédent. Poursuivez l'ajout
d'échelons jusqu'à ce que la séquence soit terminée.
Delete
Supprime l'échelon sélectionné.
128
Guide d'utilisation du modèle Keysight N6705C
