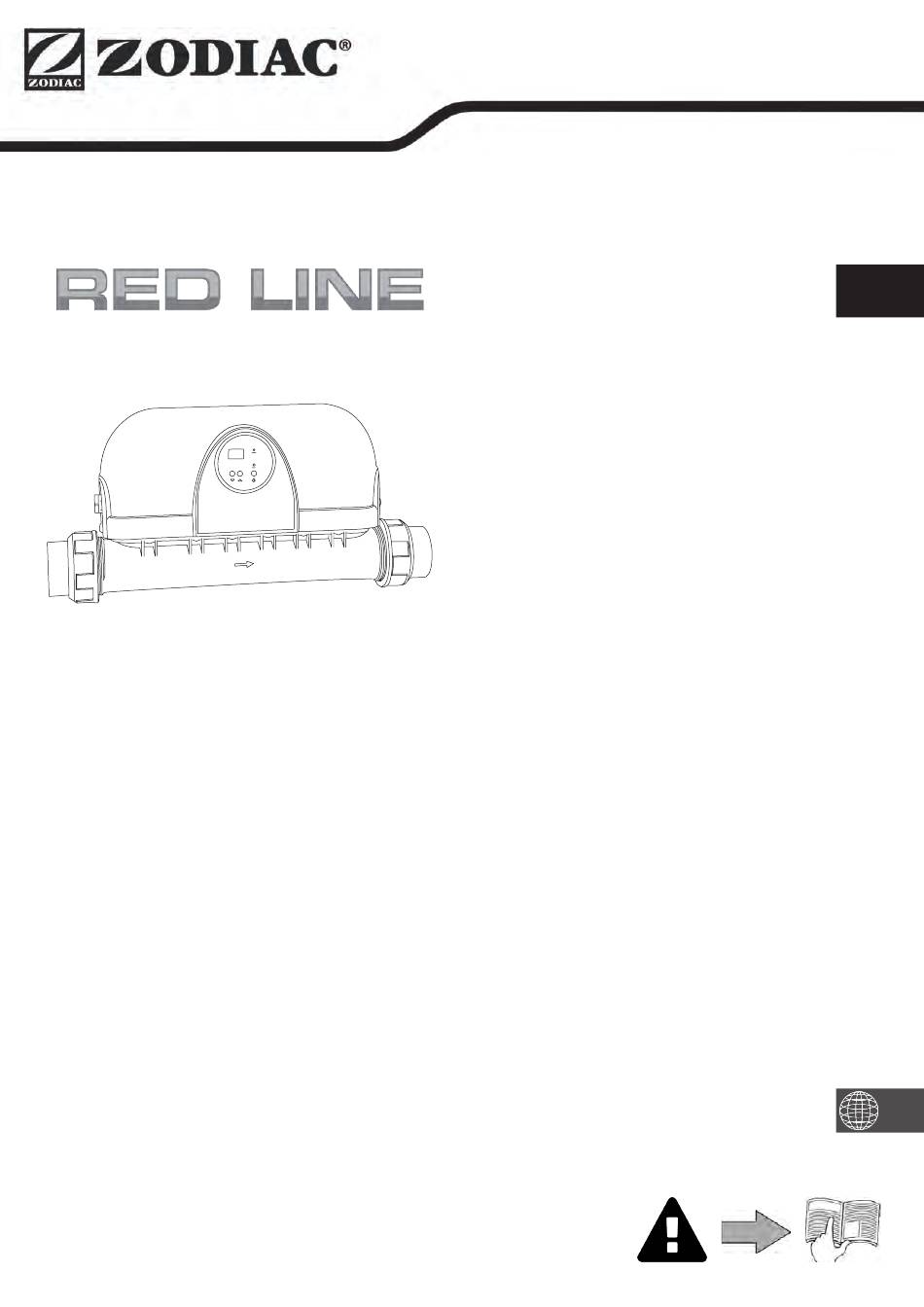

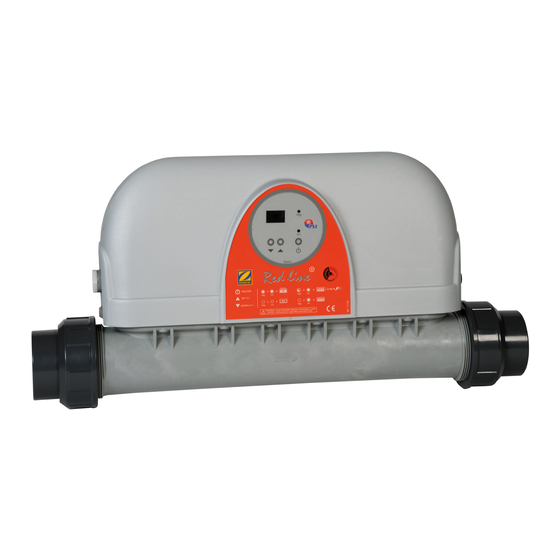

- Page 1 Notice d’installation et d’utilisation - Français Réchauffeur électrique Traduction des instructions originales en français More documents on: www.zodiac.com H0360900_REVC - 2020/02...
-
Page 2: Avertissements Généraux
AVERTISSEMENTS AVERTISSEMENTS GÉNÉRAUX • Le non-respect des avertissements pourrait causer des dommages à l’équipement de la piscine ou entraîner de graves blessures, voire la mort. • Seule une personne qualifiée dans les domaines techniques concernés (électricité, hydraulique ou frigorifique), est habilitée à pratiquer cette procédure. Le technicien qualifié... - Page 3 AVERTISSEMENTS LIÉS A DES APPAREILS ÉLECTRIQUES • L’alimentation électrique de l’appareil doit être protégée par un dispositif de protection à courant différentiel résiduel de 30 mA dédié, en conformité avec les normes en vigueur du pays d’installation. • Ne pas utiliser de rallonge pour brancher l’appareil ; connecter l’appareil directement à...
-
Page 4: Table Des Matières
• Il est interdit de diffuser ou de modifier ce document par quelque moyen que ce soit sans autorisation de Zodiac®. • Zodiac® fait évoluer constamment ses produits pour en améliorer la qualité, les informations contenues dans ce document peuvent être modifiées sans préavis. -
Page 5: ❶ Caractéristiques
❶ Caractéristiques 1.1 I Descriptif Red Line Raccord Ø63 (x2) Raccord Ø50 (x2) Joint (x2) 1.2 I Caractéristiques techniques Red Line Unité Puissance* Alimentation Monophasée 230V Triphasée 400V * avec tolérance constructeur ± 5 % • Indice de protection : IP 45... -
Page 6: I Dimensions Et Repérage
Régulateur Contrôleur de débit Presse-étoupe Corps réchauffeur Raccord ½ union PVC Ø63/50 Thermostat de sécurité positive Contacteur de puissance Bornier d'alimentation Résistance Doigt de gant + sonde régulation Doigt de gant + bulbe thermostat de sécurité Red Line Unité Poids... -
Page 7: ❷ Installation
2.2 I Raccordements hydrauliques • Une flèche sur le corps du réchauffeur indique le sens de raccordement hydraulique à respecter. V1-V2-V3 : vannes by-pass : Red Line : Pompe 25 cm 25 cm : Filtre : Traitement d'eau •... -
Page 8: I Raccordements Électriques
• Vérifier la bonne tenue du câble d’alimentation sur le bornier de raccordement. Les Red Line 12 kW sont câblés uniquement en triphasé. Les Red Line 3, 6 et 9 kW sont pré-câblés pour être alimentés en monophasé au départ de l’usine. Pour passer à une alimentation en triphasé : Décoller l’étiquette du bornier,... -
Page 9: ❸ Utilisation
❸ Utilisation 3.1 I Présentation de la régulation Appui court Appui long Validation d'une valeur « Marche/arrêt » Navigation et réglage des valeurs Faire défiler rapidement les valeurs Désignation Fixe Clignotant Éteint Voyant « Marche / Appareil Inactif Arrêt » allumé... -
Page 10: ❹ Maintenance
❹ Maintenance 4.1 I Hivernage • L’hivernage est impératif sous peine de risque de casse du corps du réchauffeur à cause du gel. Ce cas n’est pas pris sous garantie. • Mettre le régulateur hors tension, • Couper la circulation d’eau, •... -
Page 11: I Schémas Électriques
5.2 I Schémas électriques 5.2.1 Red Line 3-6-9 kW monophasé et triphasé Désignation Français Alimentation 230V-1N-50Hz N-R-S-T Alimentation 400V-3N-50Hz Thermostat de régulation avec affichage digital Fusible de protection 3,15 A-T Contrôleur de débit Sonde de régulation d’eau de piscine (PTC) Résistance (puissance gravée sur la coupelle métallique) - Page 12 5.2.2 Red Line 12 kW triphasé Désignation Français Alimentation 230V-1N-50Hz N-R-S-T Alimentation 400V-3N-50Hz Thermostat de régulation avec affichage digital Fusible de protection 3,15 A-T Contrôleur de débit Sonde de régulation d’eau de piscine (PTC) Résistance (puissance gravée sur la coupelle métallique) Contacteur de puissance Thermostat de sécurité...
- Page 13 Your retailer Modèle appareil Appliance model Numéro de série Serial number Pour plus d’informations, enregistrement produit et support client : For more information, product registration and customer support: www.zodiac.com ZODIAC® is a registered trademark of Zodiac International, S.A.S.U., used under license.
