Appliquer une configuration :
1. Modifier les paramètres selon le besoin.
2. Après, cliquer sur Apply (Appliquer).
3. Une nouvelle fenêtre s'ouvrira en indiquant que la
configuration est en cours d'envoi au convertisseur (Sending
configuration to device).
4. À la fin de l'envoi de la configuration, une fenêtre s'ouvrira
indiquant le succès de l'opération. Cliquer sur OK.
Configuration de l'appareil – Temporaire
On utilise le mode temporaire lorsqu'il est nécessaire de modifier
certains paramètres du convertisseur, mais l'utilisateur ne connaît
ni ne rappelle des paramètres de communication tels que la
Vitesse de communication, l'Adresse ou la Parité configurés
précédemment.
Ce mode a pour but de maintenir les paramètres de
communication égaux aux valeurs par défaut, conformément au
Tableau 1. Le champ Duration (Durée) sort d'usine avec la valeur
de soixante secondes (60 s) et peut être configuré sur une plage
de 10 à 60 s, selon les besoins de l'utilisateur. Pour mieux illustrer,
voici un exemple à propos du mode Temporaire et de la fonction
Duration.
Exemple : l'utilisateur a configuré l'appareil avec les paramètres
suivants :
Vitesse de communication : 115200 ;
Adresse : 121 ;
Parité : Aucune  Bits d'arrêt : 2.
Procédure du mode Temporaire :
1
Débrancher le convertisseur du câble femelle (connecteur
re
M12).

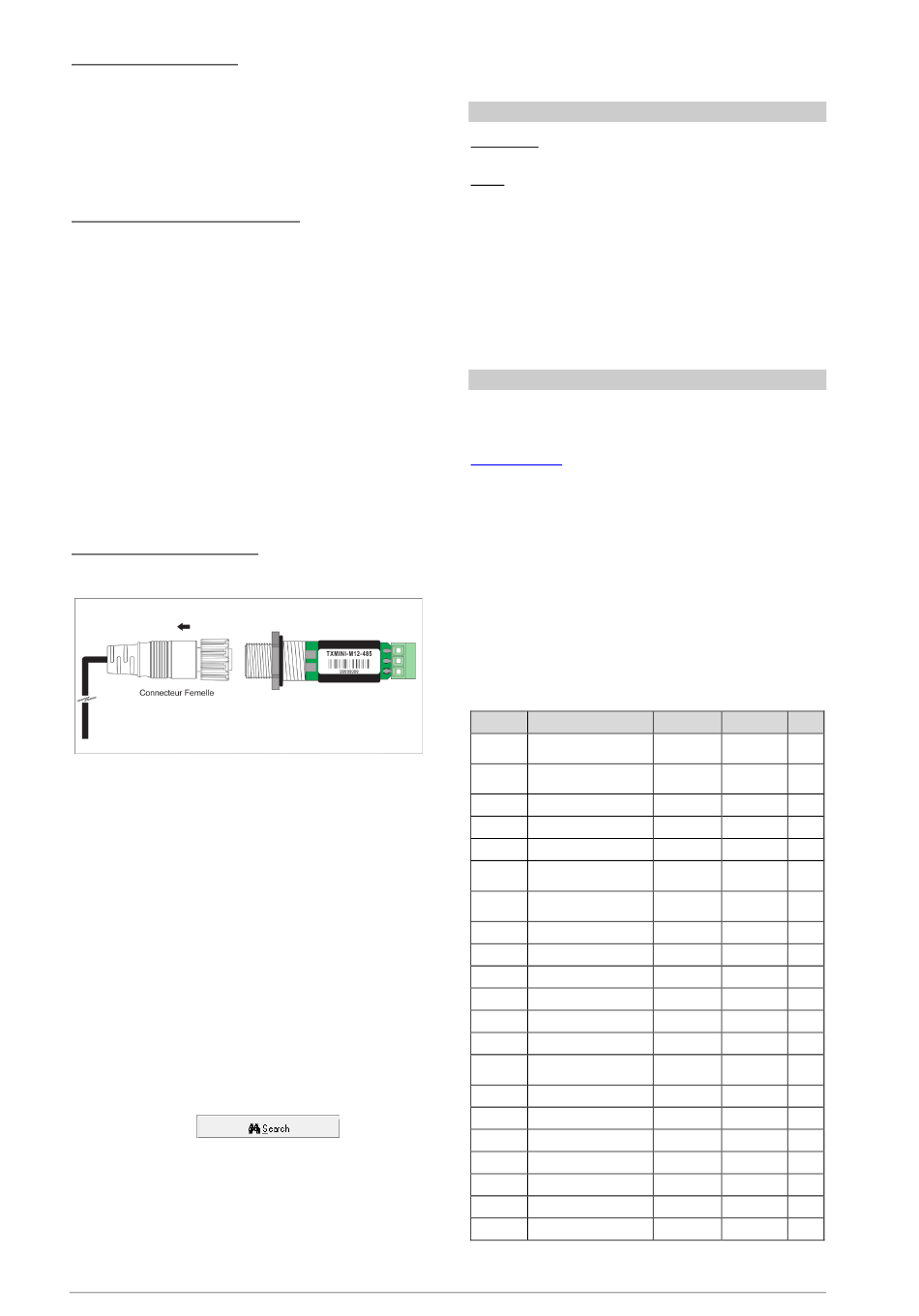

Fig. 2 – Débrancher le connecteur M12
2
Lors de la reconnexion du câble d'alimentation et de
e
communication (M12), le convertisseur reviendra aux paramètres
par défaut de vitesse de communication (1200), parité (pair) et
adresse (247). À ce moment, le champ Duration (60 s – par
défaut) garantit que l'appareil conserve les paramètres indiqués
pendant cette période, c'-est-à-dire que l'utilisateur aura le temps
d'exécuter les procédures ci-dessous (3
paramètres enregistrés dans la mémoire. Rappelons que les
anciens paramètres donnés à titre d'exemple sont :
Baud : 115200, adresse : 121 et parité : aucune.
Remarque : si l'utilisateur n'effectue pas les étapes (3
la valeur définie dans le champ Duration, l'appareil reviendra aux
paramètres configurés précédemment.
3
Ouvrir le logiciel Digiconfig.
e
4
Cliquer sur l'onglet Configurations  Communication.
e
5
Configurer DigiConfig avec les paramètres de communication
e
du convertisseur requis, selon le Tableau 1.
6
Dans Search Options, cocher l'option Temporary.
e
7
Cliquer sur Search :
e
8
L'appareil apparaîtra dans le champ Device (arborescence de
e
convertisseurs) comme Temporary.
9
Cliquer sur l'appareil temporaire.
e
10
Le convertisseur avec l'adresse 247 sera affiché, le champ
e
Titre, le numéro de série du convertisseur (S/N) et la version du
micrologiciel du TxMini-M12-485.
Il sera désormais possible de vérifier la configuration de la vitesse
de communication (115200), de la parité (aucune) et de l'adresse
NOVUS AUTOMATION
à 7
) avant le retour des
e
e
à 7
) avant
e
e
(121) enregistrées dans le convertisseur par son écran de
configuration.
DIAGNOSTICS
Temperature (Température) : le champ Diagnostics présente la
valeur de température lue et son unité correspondante.
Status (État) : près du champ de température sont les indicateurs
d'état d'erreurs. Les états sont les suivants :
- Open sensor (Capteur ouvert) : s'il n'y a aucun capteur Pt100
branché, l'état indique Open sensor.
- Overflow (Dépassement) : si le capteur lit une valeur de
température supérieure aux mesures autorisées pour le capteur
Pt100, l'état indique Overflow.
- Underflow (Soupassement) : si le capteur lit une valeur de
température inférieure aux mesures autorisées pour le capteur
Pt100, l'état indique Underflow.

COMMANDES MODBUS

Les commandes (fonctions) Modbus RTU employées sont
répertoriées ensuite. Pour plus d'informations sur chacune de ces
commandes et sur le protocole Modbus en général, accéder à
www.modbus.org.
READ HOLDING REGISTERS – 0 x 03
Cette commande peut être utilisée pour lire la valeur d'un ou de
plusieurs registres rémanents, selon le « Tableau de registres
rémanents ».
WRITE HOLDING REGISTERS – 0 x 06
Cette commande peut être utilisée pour écrire sur un registre
rémanent, selon le « Tableau de registres rémanents ».
TABLEAU DE REGISTRES RÉMANENTS
Les adresses spécifiées correspondent aux adresses physiques de
bas niveau, où zéro (0) correspond à l'adresse de PLC 40001. Les
colonnes Minimum et Maximum ont la plage de valeurs valides
pour chaque paramètre. La colonne R/W indique si le paramètre
est de lecture-écriture (R/W) ou lecture seule (R).
Adresse
Description
Numéro de série (word
0
high)
Numéro de série (word
1
low)
2
Version du micrologiciel
3
Modèle
4
Lecture d'entrée - AD
Valeur de température
5
(ºC ou ºF)*
État d'erreur, overflow
6
underflow.
7
Baud Rate (vitesse)
8
Parité
9
Adresse Modbus
10
Unité de température
11
Valeur d'erreur
12
Capteur
Offset d'utilisateur pour
15
la température*
16
Titre
17
Titre
18
Titre
19
Titre
20
Titre
21
Minuterie - Temporaire
22
Filtre numérique
Tableau 4 – Tableau de registres rémanents
*
Considérer une décimale dans ces valeurs. Exemple : -100 signifie -10,0.
Convertisseur TxMini-M12-485
Minimum
Maximum
R/W
0
65535
R
0
65535
R
100
199
R
0
255
R
-
-
R
-200
600
R
0
65535
R
0
7
R/W
0
2
R/W
1
247
R/W
0
1
R/W
-9999
9999
R/W
0
0
R
R/W
-100
100
R/W
-
-
R/W
-
-
R/W
-
-
R/W
-
-
R/W
-
-
R/W
10
90
R/W
0
20
3/5
