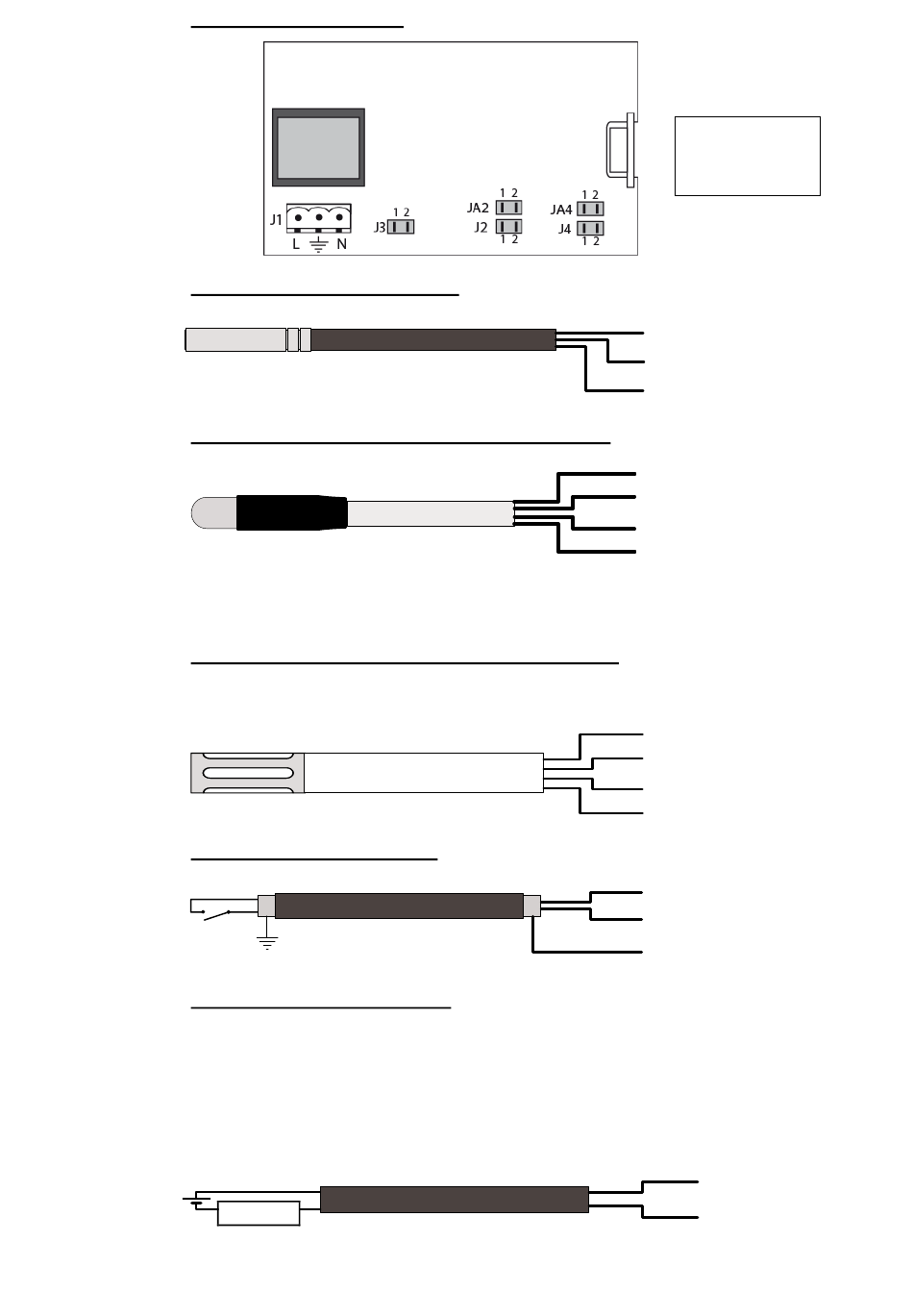

c) Schémas de raccordement
d) Raccordement de la sonde PT100
e) Raccordement d'une sonde température numérique
Il est possible d'utiliser une sonde de température numérique sur la voie 2 uniquement
s'il n'y a pas de sonde thermo hygro sur la voie 1.
f) Raccordement d'une sonde thermo hygro numérique
Les sondes TH numériques sont nécessaires lorsque les deux voies sont utilisées pour
mesurer la température et le niveau d'humidité.
g) Raccordement de l'entrée TOR
h) Raccordement de la sortie relais
L'enregistreur est équipé d'une sortie relais pour transmission d'alarme.
Classement des contacts :
Alarme
©JRI Maxant
Commutation tension max : 30VDC
Commutation courant max : DC: 1A
Chargement min. admis : 0.01mA à 10mVDC
DC: 0.5 A L/R=7ms
Voie 1 = J4 – JA4
Voie 2 = J2 – JA2
Relais = J3
Blanc J4-1 V IN +
Rouge J4-2 V IN -
Rouge JA4-2 0 V
Bleu J4-1 SCL
Blanc J4-2 SDA
Jaune JA4-1 3.3V
Rouge JA4-2 0V
Bleu J4-1 SCL
Blanc J4-2 SDA
Jaune JA4-1 3.3V
Rouge JA4-2 0V
J2-1 RD7
J2-2 RD6
JA2-2 0V
J3-1
J3-2
5
