4.3. Outils de sertissage

Dans ce chapitre, vous trouverez tous les détails sur les outils
à utiliser pour les systèmes Wavin Tigris. Utilisez les bons
outils pour maintenir la garantie du système Wavin.
4.3.1. Mâchoires de sertissage Wavin et profils
de sertissage des marques alternatives
La certification externe selon DIN EN ISO 21003-3 et 5:2008-
11 ne s'applique qu'aux raccords à sertir réalisés avec
des raccords et des tubes Wavin Tigris, des outils de sertis-
sage Wavin et des mâchoires de sertissage avec les profils
mentionnés ci-dessous.
Les mâchoires de sertissage suivantes sont données pour
Wavin Tigris et ont la garantie du système :
Pour les raccords à sertir Tigris K5 et M5, les profils de
sertissage suivants sont autorisés (après vérification de
la force de sertissage de la pince) :
U, Up, TH, H et B.
Ces raccords de sertissage couvrent la gamme des
diamètres de 16, 20, 25, 26, 32 et 40 mm.
Si un autre outil de sertissage est utilisé, il doit répondre
aux exigences minimales ci-dessous (telles qu'une poussée
linéaire suffisante, l'utilisation d'une mâchoire de sertissage
adaptée, etc.). Cet outil doit fonctionner sans faille d'un point
de vue technique. Cela signifie qu'il doit être entretenu con-
formément aux spécifications du fabricant.
Pour des raisons de responsabilité et de sécurité, nous vous
recommandons de contacter le fabricant concerné pour
obtenir une preuve de conformité. Wavin n'assume aucune
responsabilité en cas de plainte et si les dommages peuvent
être attribués à l'utilisation d'outils de sertissage inadaptés
d'un autre fabricant.
Pour le positionnement correct des mâchoires de sertissage :
voir le chapitre 4.
62

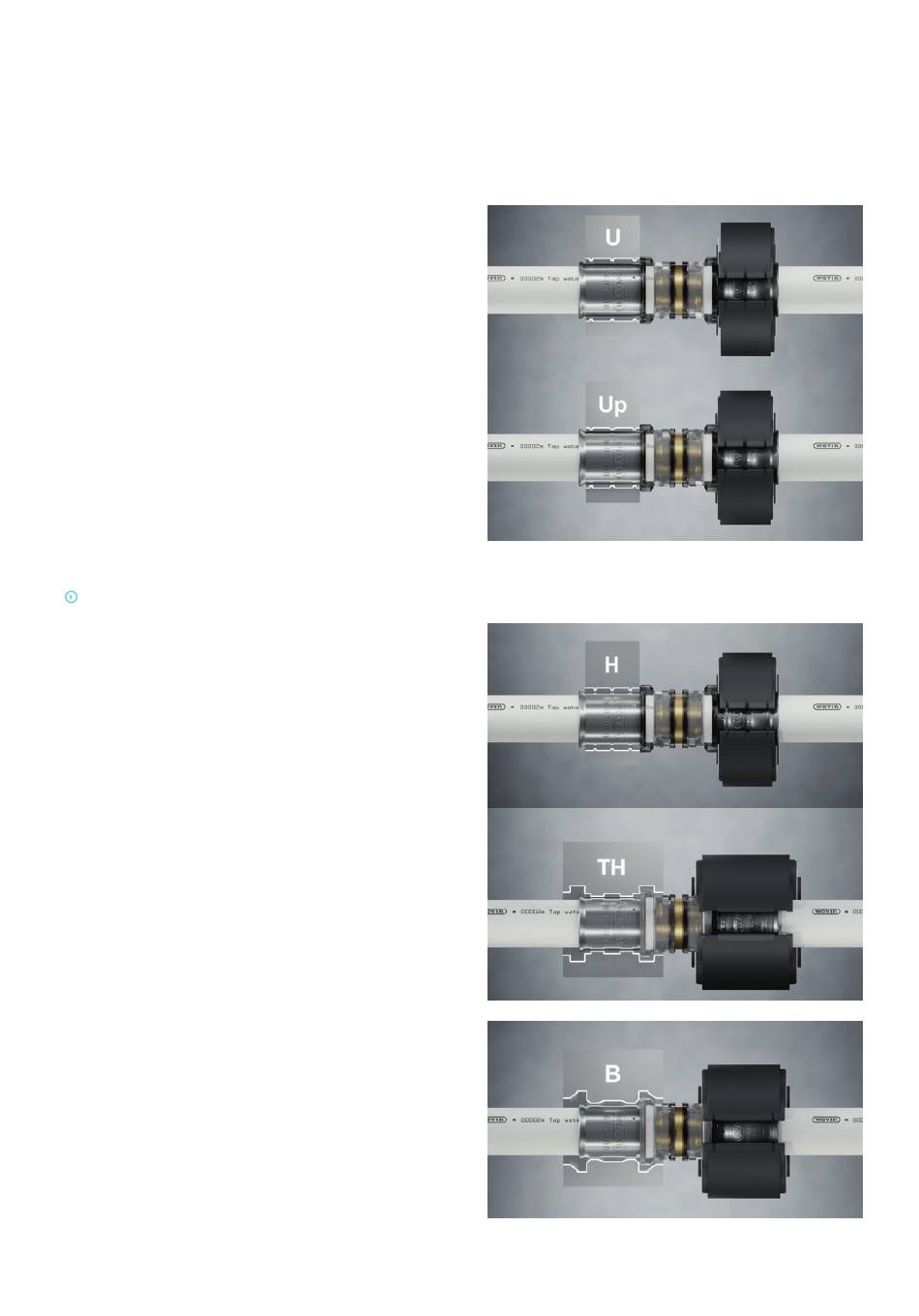

Fig. 51 : Profils de sertissage donnés pour le Tigris K1/K5
et le Tigris M1/M5.
Fig. 52 : Profils de sertissage donnés pour le Tigris K5
et le Tigris M5.
