Actionneur linéaire
Un actionneur linéaire de 12 V c.c. peut être acheté pour soule-
ver ou abaisser la herse à disques en appuyant sur un commu-
tateur. Il permet de se retourner facilement et rapidement parce
qu'il demande moins d'espace pour le faire lorsque les disques
ne sont pas sur le sol. Un faisceau de câbles et un commutateur
à bascule sont fournis. Il est facile à installer et se monte dans les
mêmes orifices que le cric à cliquet. Pour de plus amples infor-
mations, se référer à la rubrique « Actionneur linéaire » à la
page 9.
Actionneur linéaire
o
N
de pièce
Description de la pièce
322-119A
ENSEMBLE D' A CTIONNEUR DE LEVAGE
À COMMANDE ÉLECTRIQUE
Épandeur rotatif et tasseur arrière
Il est possible de se procurer un épandeur rotatif et un tasseur
arrière. Ceux-ci servent à distribuer des semences, des fertili-
sants, des produits chimiques et d'autres produits sur le sol. Un
tasseur arrière utilisé pour comprimer le produit dans le sol est
compris. Les largeurs d'épandage peuvent être réglées à environ
122 cm (48 po) ou configurées pour suivre un modèle d'élingage
à rotation complète d'environ 6 à 7,62 m (20 à 25 pi). Cela permet
à l'utilisateur de distribuer le produit seulement derrière la herse
à disques ou pour couvrir une large zone lorsque la largeur de
distribution contrôlée n'est pas requise. L'appareil est actionné
électriquement et se branche dans une prise de 12 volts. Un
contrôleur est fourni avec le faisceau de câbles pour mettre
l'appareil en fonction et hors fonction et pour ouvrir la porte par
paliers pour disperser le produit dans des quantités variables.
Pour de plus amples informations, se référer aux rubriques
« Tasseur arrière » à la page 9, « Épandeur rotatif » et
« Étalonnage du contrôleur rotatif » aux pages 9, 10 et 14.
Épandeur rotatif et rouleau arrière
N
o
de pièce
Description de la pièce
322-120A
ENSEMBLE D'ÉPANDEUR ROTATIF
ET DE ROULEAU ARRIÈRE
Tube de rallonge
(Pour la fixation d'un attelage de 5 cm [2 po])
Un tube de rallonge et un dispositif de verrouillage à goupille de
câble peuvent être achetés pour attacher l'épandeur rotatif à tout
véhicule équipé d'un attelage de 5 cm (2 po) et d'une prise
d'accessoires de 12 volts. L'ajout d'un tube de rallonge fournit
une méthode de remplacement pour épandre des semences,
des engrais microgranulés, du sable ou du sel sans accoupler
le Plot Ranger.
24
Semoir pour parcelles de produits alimentaires Plot Ranger FPS48 322-118M-FRC
Table des matières
Tube de rallonge et dispositif de verrouillage
o
N
de pièce
322-100D
805-370C
Consulter la Figure 4-1 :
1.
Insérer le tube de rallonge (n
(2 po) du véhicule. Fixer au moyen du dispositif de verrouil-
lage à ressort et goupille de câble (n
2.
Faire glisser le support de montage de l'épandeur (n
un tube de rallonge. Fixer au moyen de l'axe de chape de
5/16 x 2 1/2 po actuel (n
3.
Fixer une extrémité d'une sangle d'arrimage à cliquet (n
sur le boulon à œil de l'épandeur (n
au véhicule dans une configuration en V comme illustré.
4.
Serrer les deux sangles d'arrimage pour éviter que la boîte
de l'épandeur ne se désolidarise de son support. Ne pas
trop serrer.
5.
Raccorder le contrôleur manuel (n
comme suit :
a. Brancher le connecteur blanc (A) dans le connecteur du
cornadis (B).
b. Brancher le connecteur noir (C) dans le connecteur du
moteur rotatif (D).
c. Brancher l'allume-cigarettes (E) dans une prise d'acces-
soires de 12 volts.
6.
Se référer à la rubrique « Étalonnage du contrôleur
rotatif » à la page 14.
B
4
5
à ressort et goupille de câble
Description de la pièce
TUBE DE RALLONGE, ÉPANDEUR ROTATIF
DISPOSITIF DE VERROUILLAGE À RESSORT
ET GOUPILLE DE CÂBLE DE 5/8 X 4
o
1) dans l'attelage de 5 cm
o
4) et une goupille fendue (n
o
o
8) à l'épandeur rotatif
7
3
D
C
A
8
1
2

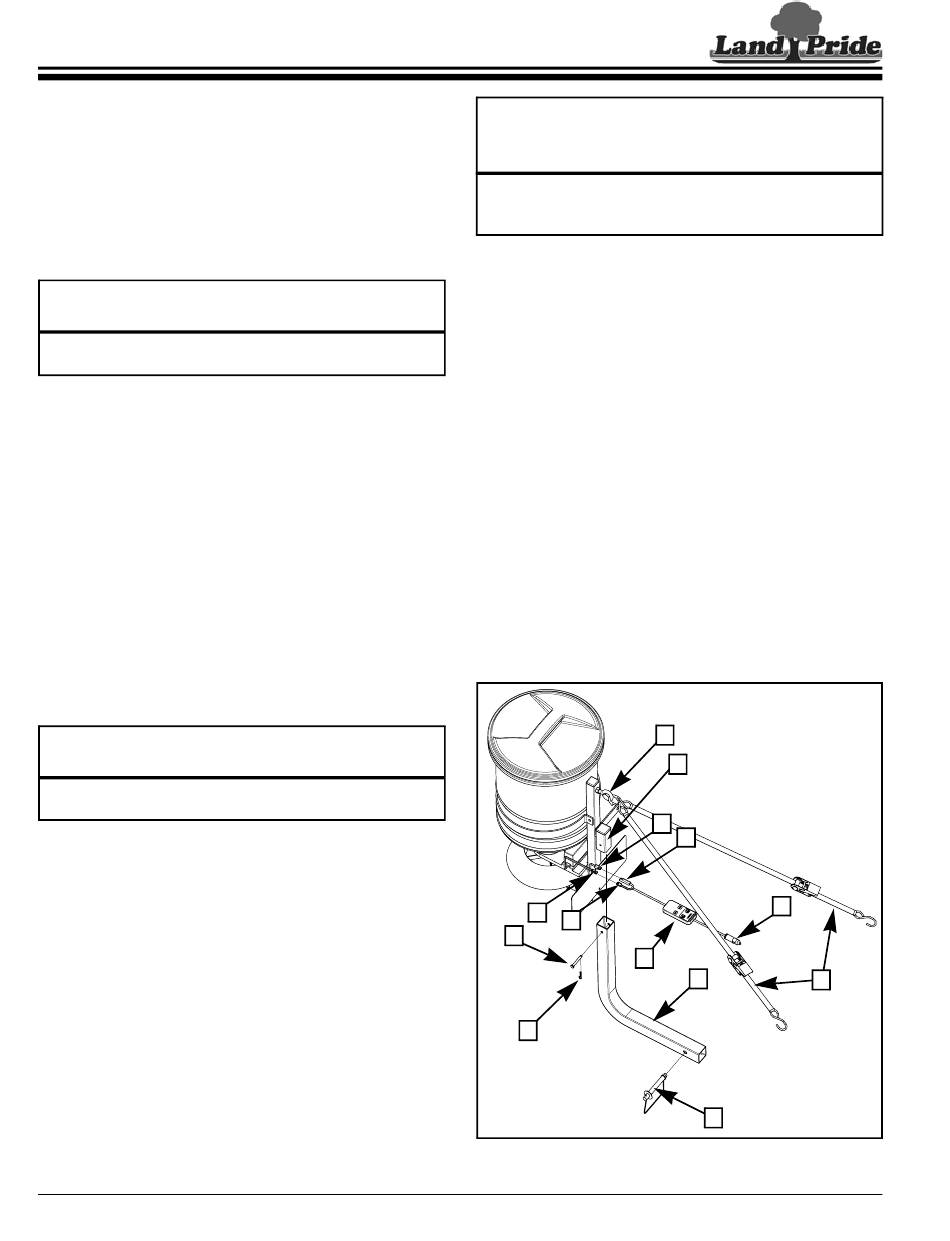

Accouplement du tube de rallonge
Figure 4-1
o
2).
o
3) sur
o
5).
o
6)
7) et l'autre extrémité
E
6
