Mesures de tensions DC et AC
AVERTISSEMENT : N'appliquez pas un courant supérieur à 600 V AC/DC entre les
bornes de l'appareil et la mise à la terre.
ATTENTION : Lorsque vous raccordez les fils d'essai au circuit ou à l'appareil testé,
raccordez le fil noir avant le rouge ; lorsque vous retirez les fils d'essai, retirez le rouge avant le
fil noir.
1.
Positionnez le commutateur de fonctions sur Tension
2.
Utilisez la touche M (Mode) pour sélectionner la tension AC ou DC.
3.
Insérez la fiche banane du fil d'essai noir dans la prise négative (COM) et la fiche banane
du fil d'essai rouge dans la prise rouge (V). Reportez-vous à la Fig. 3.
4.
Mettez en contact les embouts des sondes d'essai sur tout ou partie du circuit testé.
5.
Lisez la tension affichée sur l'écran LCD. L'écran indique le point décimal et la valeur appr
opriés.
6.
Le mode Relatif (REL) peut être utilisé pour définir une lecture de référence à partir de la
quelle toutes lectures ultérieures seront compensées (lecture de référence – lecture réell
e = lecture affichée). Appuyez un court instant sur la touche REL pour sauvegarder la lect
ure affichée en tant que référence à laquelle toutes mesures ultérieures seront comparé
es. Appuyez un court instant sur la touche REL pour quitter le mode Relatif.
7.
L'appareil peut afficher la fréquence (Hz) ou le cycle de service (%) de la tension mesuré.
Appuyez un court instant sur la touche Hz % pour parcourir les lectures de fréquence et
de cycle de service.
8.
Appuyez un court instant sur la touche H pour geler/rendre active la lecture affichée.
REMARQUES : L'indicateur OL s'affiche sur l'écran LCD lorsque la puissance d'entrée dépasse 1
000 V.

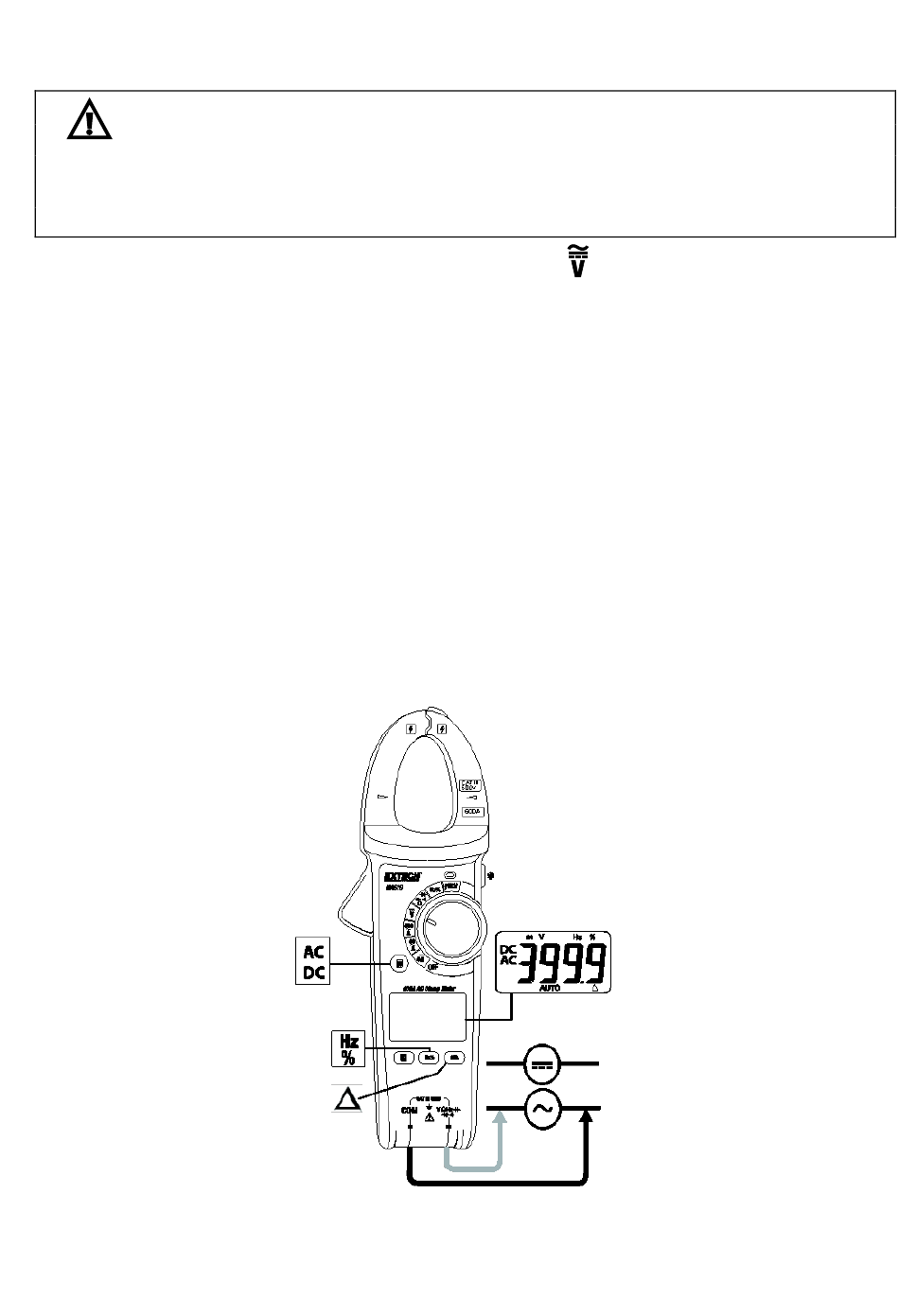

Fig. 3 : Mesures de tensions AC/DC
.
