Test des diodes
AVERTISSEMENT : Coupez l'alimentation du circuit testé et déchargez tous les
condensateurs avant de prendre des mesures des diodes. Ne pas appliquer des tensions
supérieures à 30 V DC ou AC à l'appareil.
1.
Positionnez le sélecteur de fonctions sur
2.
Utilisez la touche M pour sélectionner l'icône des diodes
3.
Insérez la fiche banane du fil d'essai noir dans la prise négative (COM) et la fiche banane
du fil d'essai rouge dans la prise rouge (V). Reportez-vous à la Fig. 8.
4.
Mettez les sondes d'essai en contact avec la diode testée, dans les deux sens de polarité
une à la fois.
5.
Une tension directe indique 0,5 à 0,8 V.
6.
La tension inverse indique « OL ».
7.
Les dispositifs court-circuités indiquent une lecture proche de « 0 » dans les deux sens.
8.
Un dispositif ouvert indique « OL » dans les deux sens.

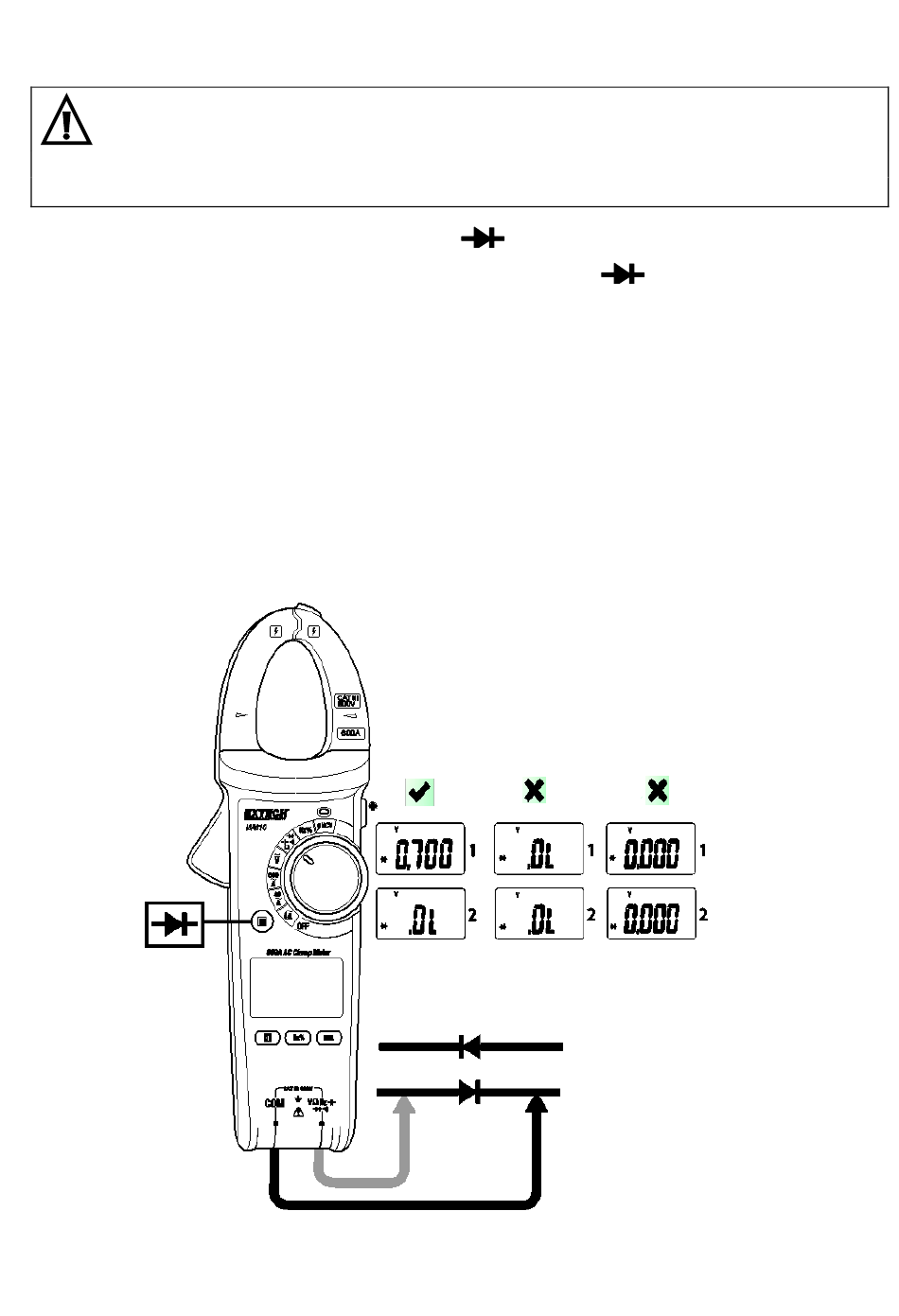

Figure 8 : Tests des diodes
14
EXTECH INSTRUMENTS
.
.
MA610-fr-FR_V1.0 12/16
