Mesures de la résistance
AVERTISSEMENT : Veuillez couper l'alimentation du circuit testé et déchargez tous les
condensateurs avant d'effectuer des mesures de résistance ou de continuité. L'appareil affiche
l'indicateur OL si le circuit testé est un circuit ouvert ou si la mesure dépasse la gamme maximale
de l'appareil. Ne pas appliquer une tension supérieure à 30 V AC ou DC.
1.
Positionnez le commutateur de fonctions sur la Résistance Ω.
Utilisez la touche M (mode) pour sélectionner le symbole d'affichage ohm (Ω).
2.
3.
Insérez la fiche banane du fil d'essai noir dans la prise négative (COM). Insérez la fiche
banane du fil d'essai rouge dans la prise rouge (Ω). Reportez-vous à la Fig. 4.
4.
Mettez les embouts de la sonde d'essai en contact avec le circuit ou sur la partie testée. Il
est préférable de débrancher un côté de la partie testée afin que le reste du circuit
n'affecte pas la lecture de la résistance.
5.
Lisez la mesure de résistance affichée sur l'écran. L'écran indique le point décimal et la
valeur corrects.
6.
Le mode Relatif (REL) peut être utilisé pour définir une lecture de référence à partir de
laquelle toutes lectures ultérieures seront compensées (lecture de référence – lecture
réelle = lecture affichée). Appuyez un court instant sur la touche REL pour sauvegarder la
lecture affichée. L'icône Relative (triangle) s'affiche lorsque le mode Relatif est activé.
Appuyez un court instant sur la touche REL pour quitter le mode Relatif.
REMARQUE : Lorsqu'il mesure une résistance supérieure à 1 M Ω, l'appareil peut nécessiter
plusieurs secondes pour obtenir une lecture stable.

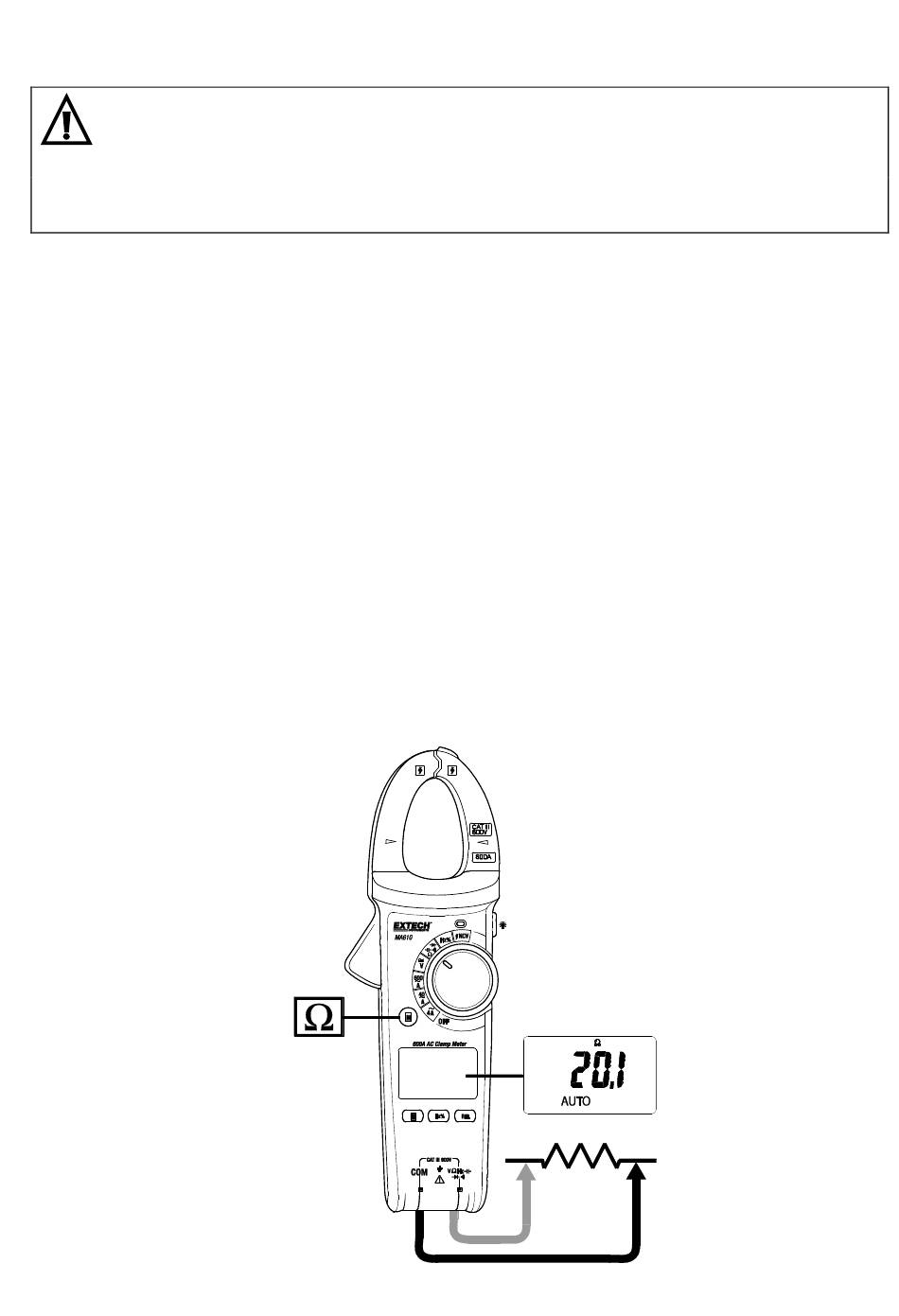

Fig. 4 : Mesures de résistance
