Fig. 32
ATTENTION
• S'assurer du bon écoulement des
condensats de l'unité extérieure en
utilisant les accessoires fournis.
• S'assurer qu'en cas de débordement
ou de prise en glace aucun risque
n'est encouru aux alentours de l'unité
extérieure.

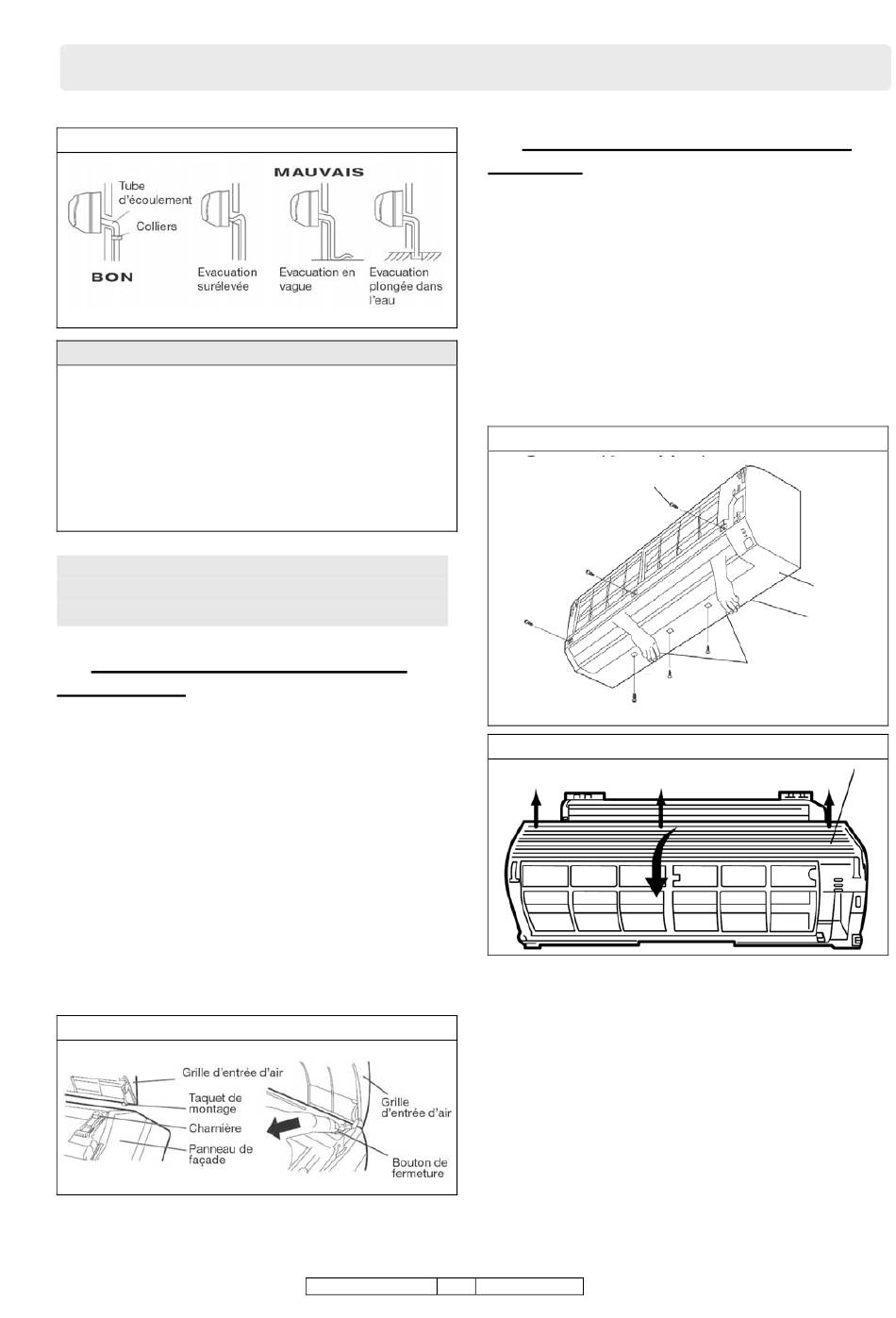

6. DÉPOSE ET INSTALLATION DE LA
FAÇADE ET DE LA GRILLE D'ENTRÉE
D'AIR DE L'UNITÉ INTÉRIEURE.
6.1 Dépose et remontage de la grille
d'entrée d'air
• Dépose :
1. Ouvrez la grille d'entrée d'air.
2. Poussez le bouton de fermeture vers le
bas.
3. Soulevez la grille jusqu'à dégager celle-
ci de ses gonds supérieurs.
• Remontage :
1. Installez les axes de rotation de la grille
dans les gonds.
2. Rabaissez la grille.
Fig. 33
PROCEDURE D'INSTALLATION
Août 2009 18
6.2 Dépose et remontage du panneau
de façade
• Dépose :
1. Déposez la grille d'entrée d'air comme
indiqué précédemment.
2. Retirez le
électrique.
3. Retirez les 6 vis.
4. Déposez complètement le panneau en
tirant vers l'avant la partie supérieure.
Fig. 34
Vis (6 emplacements)
Fig. 35
• Remontage :
1. Tout d'abord, présentez la partie
inférieure du panneau de façade en
positionnant les tiges de maintien en face
de leurs encoches. Fixez ensuite le
panneau en poussant
d'enclencher les crochets supérieurs (il y a
6 crochets en haut du panneau).
2. Utilisez la vis de fixation pour maintenir
le couvercle du bloc de connexion.
3. Utilisez les 6 vis de fixation pour
maintenir la grille d'entrée d'air (Fig. 36)
NI 923 627 B
couvercle du boîtier
Façade
Poussez
Repères
Poussez
Façade
celui-ci afin
