12.18 ETALONNAGE DU POELE ET MESURES
Le poêle est équipé d'un point de détection, positionné dans le réservoir de stockage du combustible, qui permet de
mesurer la pression dans la chambre de combustion et de vérifier le bon fonctionnement de celui-ci.
Pour effectuer cette opération, procéder comme décrit ci-dessous :
•
Retirer le carter d'inspection C positionné dans la partie postérieure du poêle (voir fig.38).
•
Dévisser l'écrou D situé sur le fond du réservoir de stockage du combustible, à côté du pressostat des fumées.
•
Connecter, au moyen d'un tube en silicone, un pressostat numérique pour mesurer la dépression (voir fig. 39). Charger
la vis sans fin en utilisant la fonction appropriée.
•
Allumer le poêle et activer "Flamme" à son niveau de puissance 1 (l'allumage de cet appareil peut prendre 8 à 10
minutes pour garantir un tirage minimal).
•
Comparer les valeurs mesurées à celles indiquées dans le tableau ci-dessous.
•
Modifier la valeur du niveau de la puissance toutes les 10 minutes, puis attendre la stabilisation.
•
Rentrer dans le menu utilisateur, puis modifier les paramètres si nécessaire.

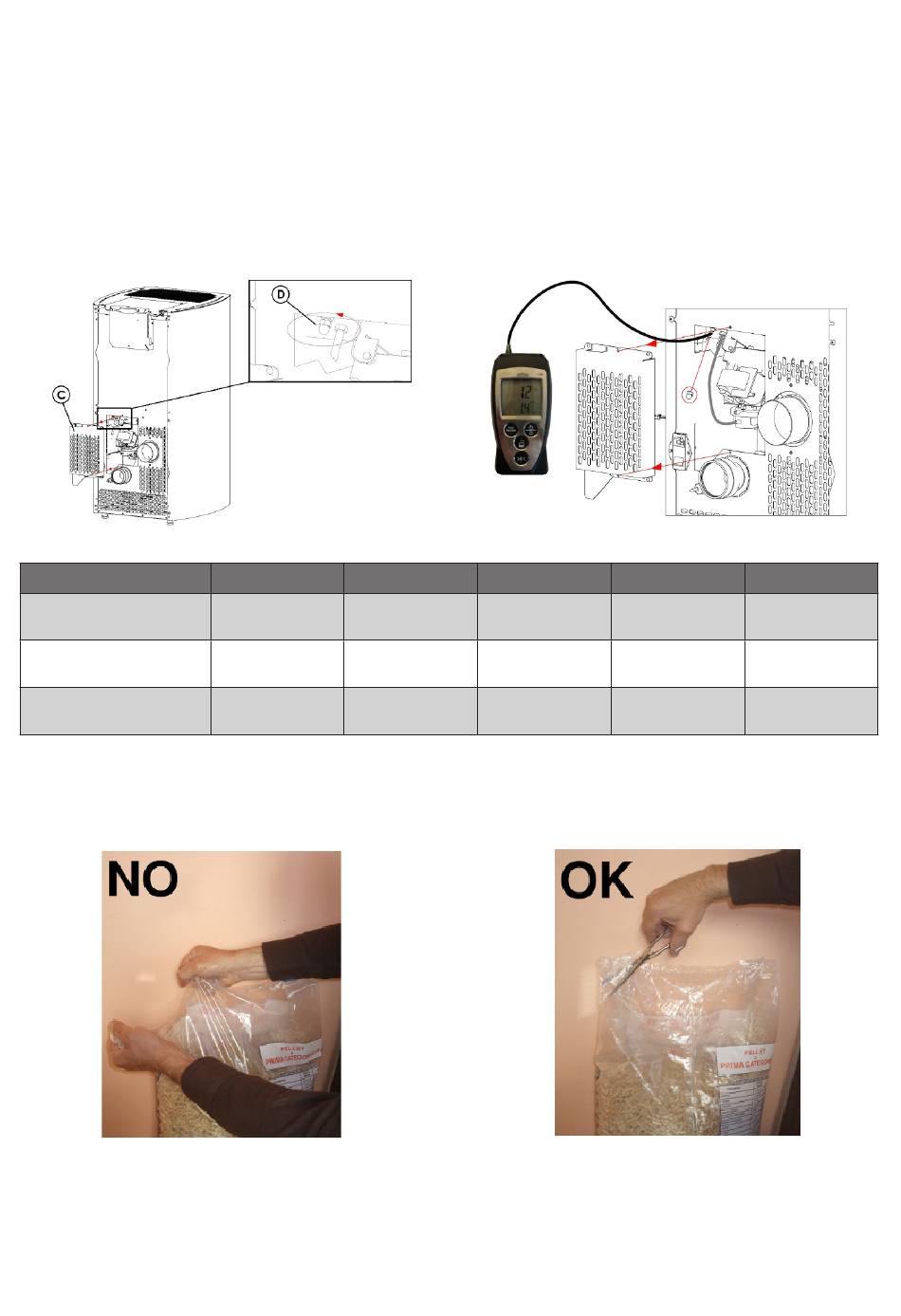

Fig 38 : retrait du carter d'inspection
DONNEE
Dépression - température
du poêle 7 kW
Dépression - température
du poêle 8,5 kW
Dépression - température
du poêle 9 kW
N.B. : Pour une bonne combustion, les valeurs de la dépression doivent être comprises entre (+-) 5 Pa et les valeurs
de la température entre (+-) 10°C.
12.19 RAVITAILLEMENT DU GRANULÉ/PELLET
Fig 40 : ouverture incorrecte du sac de granulés
12.20 "TIMER" DE RAVITAILLEMENT DU PELLET
Ce poêle est doté d'un "timer" de sécurité qui s'active 90 secondes après que le couvercle supérieur du réservoir de
stockage du granulé/pellet ait été ouvert dans le cadre des opérations de rechargement en combustible (voir fig. 42). Une
fois les 90 secondes écoulées, le poêle se met en alarme pressostat « A05 » et lance alors sa procédure d'extinction.
Attendre la fin de la procédure d'extinction, puis rallumer le poêle.
28
P1
P2
19/21 Pa - 110°C
32/35 Pa - 125°C
19/21 Pa - 110°C
32/35 Pa - 125°C
19/21 Pa - 110°C
32/35 Pa - 125°C
Fig 39 : connexion du pressostat numérique
P3
P4
48/50 Pa - 145°C
52/54 Pa - 160°C
49/51 Pa - 155°C
63/65 Pa - 165°C
49/51 Pa - 155°C
63/65 Pa - 165°C
Fig 41 : ouverture correcte du sac de granulés
P5
63/65 Pa - 165°C
68/70 Pa - 180°C
73/75 Pa - 190°C
