RYMASKON 200 - Modbus

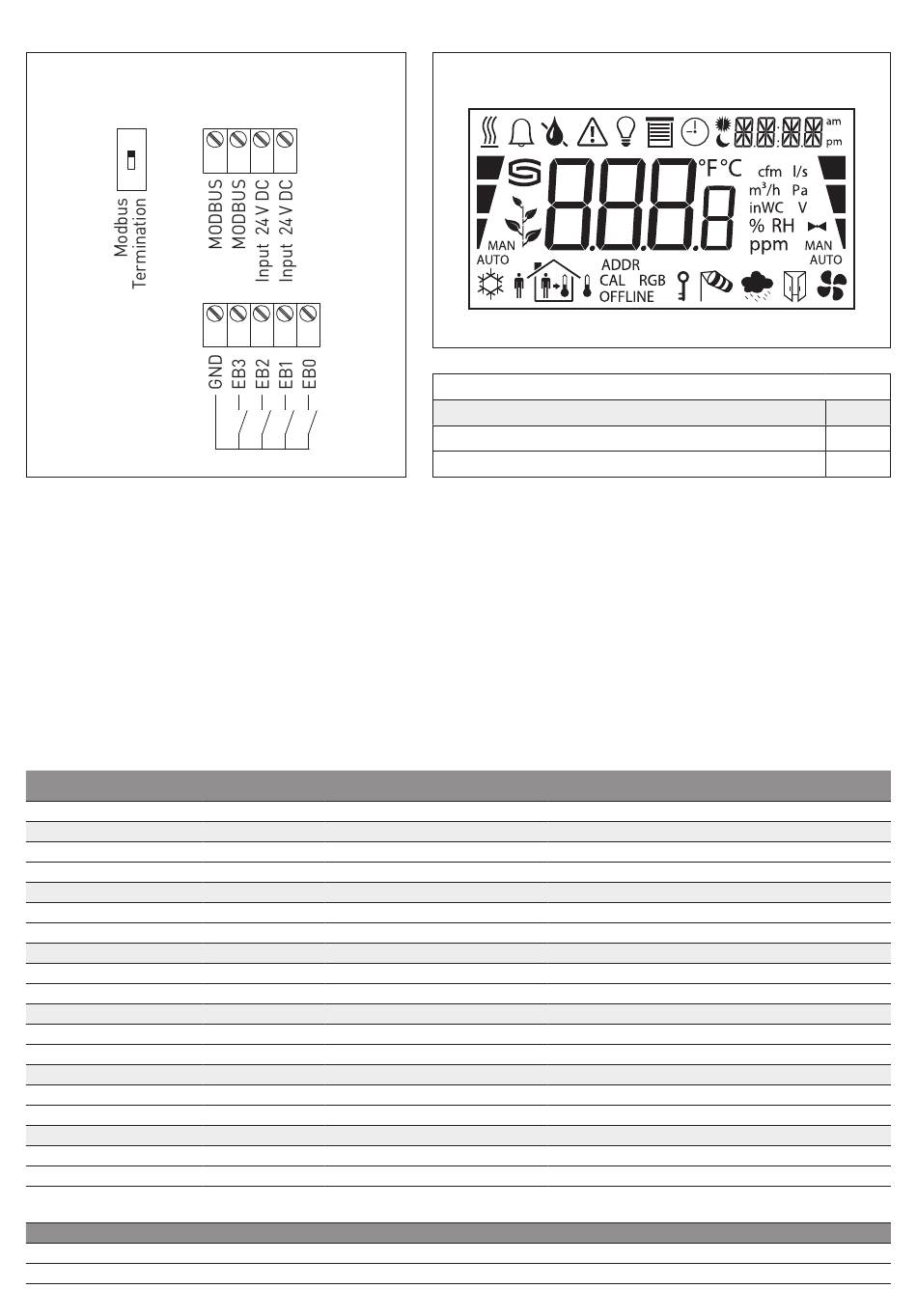

Schéma de raccordement
DIP
ON
1
REMARQUE IMPORTANTE :
Pas de protection contre l'inversion des polarités !
Veiller impérativement au branchement correct.
L'inversion de polarité va détruire l'appareil.
®
RYMASKON 200 - Modbus Module de commande d'ambiance pour l'automatisation des locaux
Type ⁄ WG02
®
RYMASKON 210 - Modbus
RYMASKON 211
RYMASKON 212
®
RYMASKON 220 - Modbus
RYMASKON 221
RYMASKON 222
®
RYMASKON 230 - Modbus
RYMASKON 231
RYMASKON 232
®
RYMASKON 240 - Modbus
RYMASKON 241
RYMASKON 242
®
RYMASKON 250 - Modbus
RYMASKON 251
RYMASKON 252
®
RYMASKON 260 - Modbus
RYMASKON 261
RYMASKON 262
Commande:
ACCESSOIRES
KA2 -Modbus Adaptateur de communication (USB/RS485) pour la connexion au système
LA -Modbus Appareil de terminaison de ligne (avec résistance de terminaison) en tant que terminaison de bus active
RYMASKON 200
– + – +
1 2 3 4
9 8 7 6 5
communication touches
RS485, NFC, NEC 4
RS485, NFC, NEC 4
RS485, NFC, NEC 6
RS485, NFC, NEC 6
RS485, NFC, NEC 8
RS485, NFC, NEC 8
RS485, NFC, NEC 8
RS485, NFC, NEC 8
RS485, NFC, NEC 8
RS485, NFC, NEC 8
RS485, NFC, NEC 8
RS485, NFC, NEC 8
T = Température
S = Protection contre le soleil
Écran symboles
Interrupteur DIP
Terminaison de bus RS 485
activé (default)
désactivé
commande couleur
T | – | – | – | R | M noir
T | – | – | – | R | M blanc
T | V | – | – | R | M noir
T | V | – | – | R | M blanc
T | V | – | L | R | M noir
T | V | – | L | R | M blanc
T | – | S | L | R | M noir
T | – | S | L | R | M blanc
T | V | S | – | R | M noir
T | V | S | – | R | M blanc
T | V | S | L | – | M noir
T | V | S | L | – | M blanc
V = Ventilation R = Occupation des pièces
L = Lumière M = Menu
Rev. 2021 - V14
®
RYMASKON 200 - Modbus
®
RYMASKON
écran référence
■ 1901- 5111- 3011-0 01
■ 1901-5 111-3012- 001
■ 1901- 5111- 3011-0 02
■ 1901-5 111-3012- 002
■ 1901- 5111- 3011-0 03
■ 1901-5 111-3012- 003
■ 1901- 5111- 3011-0 04
■ 1901-5 111-3012- 004
■ 1901- 5111- 3011-0 05
■ 1901-5 111-3012- 005
■ 1901- 5111- 3011-0 06
■ 1901-5 111-3012- 006
1906-1200- 0000- 100
1906- 1300-000 0-100
200 - Modbus
DIP 1
O N
OFF
