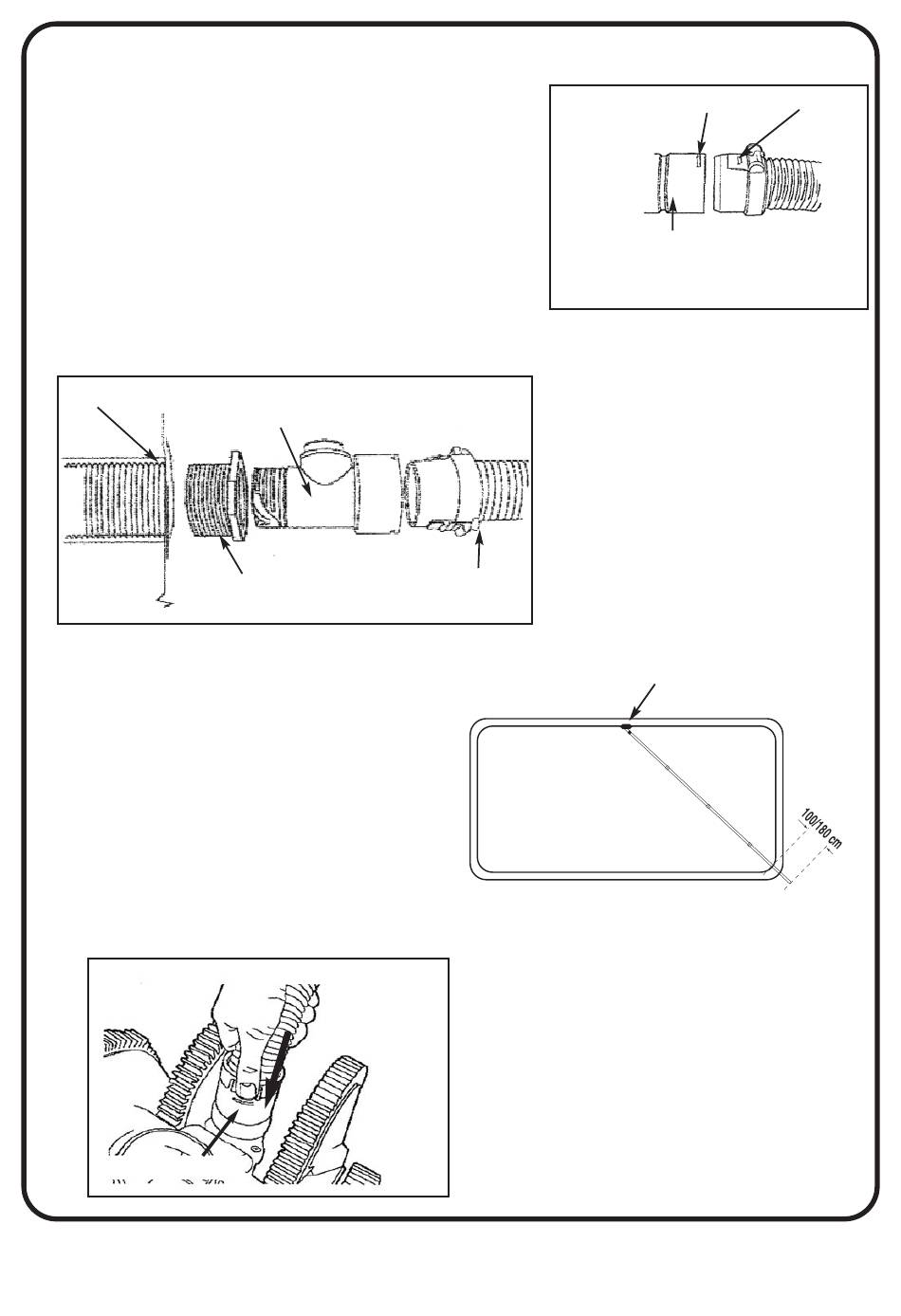

ÉTAPE 3 : ASSEMBLAGE DU TUYAU
Les tuyaux sont enroulés dans l'emballage. Il est
recommandé de les laisser exposés une journée au
soleil afin de leur rendre leur forme rectiligne.
Assembler les sections de tuyau entre elles à l'aide des
raccords tournants. S'assurer que l'ergot du tuyau vient
bien cliquer dans l'encoche du manchon tournant.
Prise de balai
Le tuyau complet doit mesurer entre 100 et
180 cm de plus que la distance entre le
point de raccordement (prise de balai ou
skimmer) et le point de la piscine le plus
éloigné. Ajouter ou retirer des sections de
tuyau pour obtenir la longueur désirée.
Raccord tournant
6/12
Soupape by-pass
automatique
Première section
Adaptateur
de paroi
Raccordement des sections de tuyau
Visser l'adaptateur de paroi dans la
prise de balai.
Assembler la première section de
tuyau avec la soupape by-pass.
Connecter l'ensemble tuyau/soupape
dans l'adaptateur de paroi (1/4 de
tour)
de tuyau
Connecter la dernière section de tuyau
sur le raccord tournant du VICTOR R300
2003/05 - Indice de révision : A - code : 0030020
Encoche
Ergot
Manchon
tournant
Prise de balai
