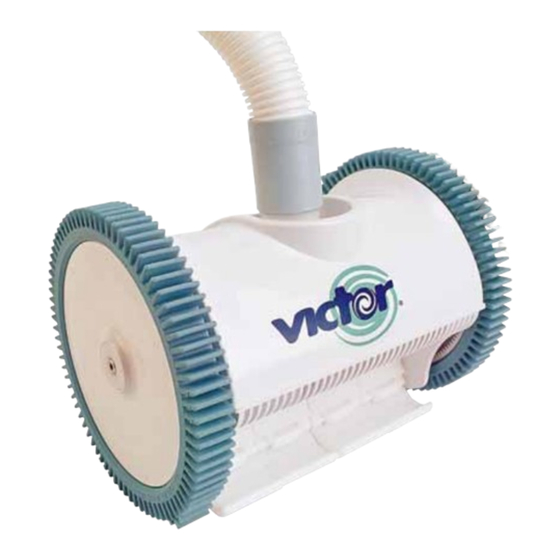

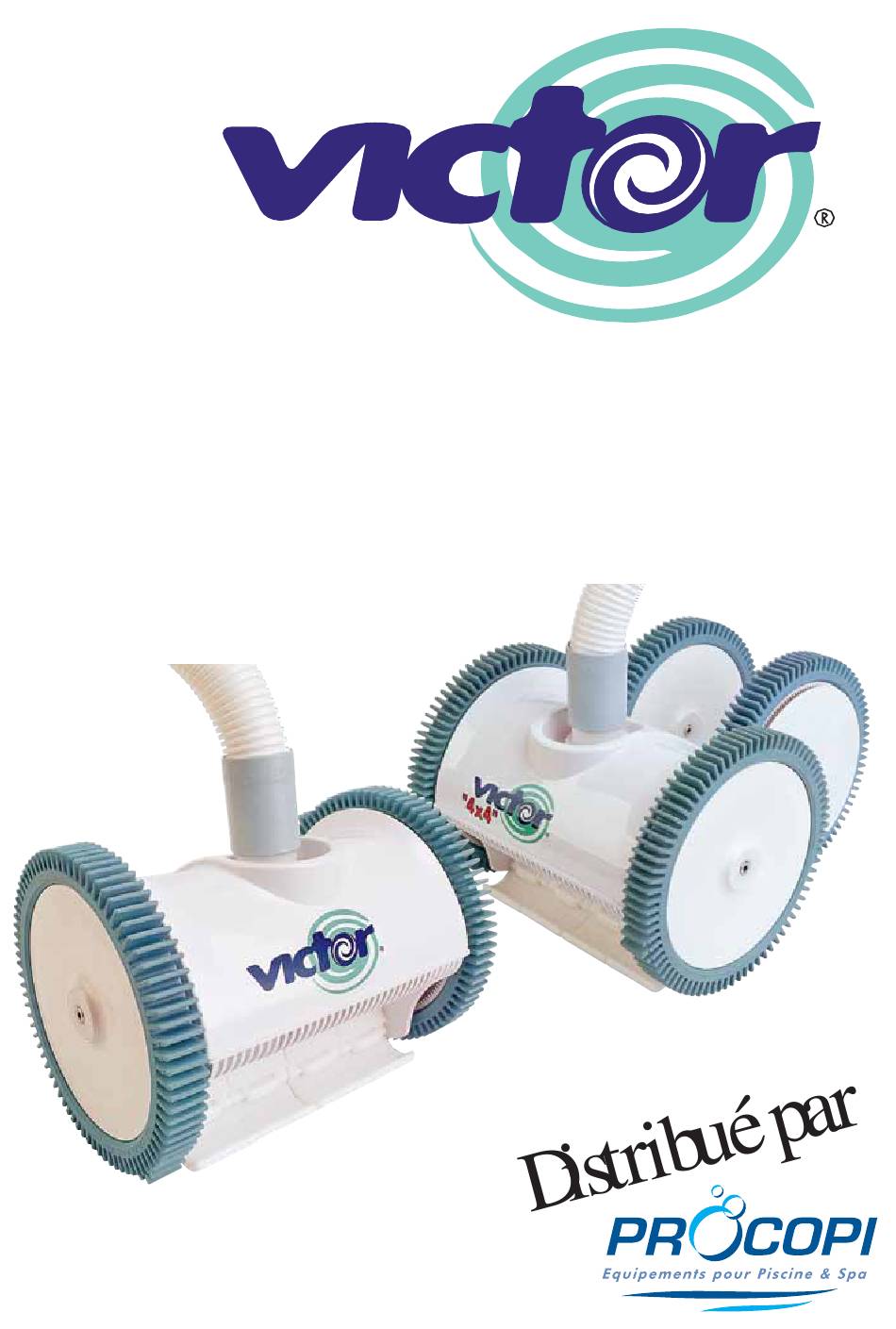

- Page 1 NETTOYEUR AUTOMATIQUE POUR PISCINE MANUEL D’INSTALLATION ET D’UTILISATION A lire attentivement et à conserver pour consultation ultérieure.
-
Page 2: Table Des Matières
Installation de VICTOR ........ -
Page 3: A Propos De Victor
Les roues avant sont équipées de pneus avec trois ergots. Si Programme : VICTOR glisse sur la bonde de fond ou une surface non Le balai automatique VICTOR est programmé pour plate, ces pneus lui permettent de franchir ces obstacles nettoyer la piscine. - Page 4 Les caractéristiques principales sont identiques, sauf quelques différences : - Les VICTOR à deux roues sont destinés à toutes les piscines familiales - Les VICTOR 4X4 sont réservés aux grandes piscines. Ils nécessitent une filtration de 20 m3/h au minimum avec vanne multivoies en 2”.
-
Page 5: Vérification Des Composants
MISE EN PLACE DE VICTOR VICTOR est fourni complètement pré-monté. Le système s'installe rapidement en quelques minutes et sans outils. Dès l’installation terminée, VICTOR est prêt à fonctionner de manière efficace et silencieuse. ETAPE 1 : PRÉPARATION DE LA PISCINE a. -
Page 6: Assemblage Du Tuyau
ETAPE 4 : MISE À L’EAU DE VICTOR a. Plonger VICTOR et le tuyau dans l'eau. b. Avec la pompe en fonctionnement, placer l'extrémité du tuyau opposée à VICTOR contre le refoulement de la piscine pour purger le tuyau et VICTOR. -
Page 7: Raccordement Final
ETAPE 6 : VITESSE ET REGLAGES Mettre la pompe de filtration en fonctionnement. Fermer toutes les vannes d’aspiration à l’exception de celle sur laquelle est raccordé le Victor (prise de balai ou skimmer). Victor commence son travail de nettoyage en se déplaçant. -
Page 8: Précausions Et Stockage
Dans ces conditions, seul un réarmement manuel (après correction du problème) pourra rendre à VICTOR sa possibilité de mouvement. Attention : Si VICTOR a été réglé avec une vanne de by-pass, ne pas l’enlever. VICTOR risquerait de tourner beaucoup trop vite, ce qui risquerait d’altérer son... -
Page 9: Incidents
été bien serrés. Débit trop faible du système de filtration Régler l’ouverutre des vannes d’aspiration pour concertrer plus de débit vers le VICTOR. Problème : Victor ne bouge pas du tout. CAUSE SOLUTION La pompe ne fonctionne pas. - Page 10 IMPORTANT ! Si la vanne by-pass est bloquée en position ouverte, la réarmer manuellement pour revenir en fonctionnement normal. Il s'agit d'une mesure de sécurité pour protéger la pompe et VICTOR (voir "Réarmement la vanne by-pass", page 15) Problème : Pas de nettoyage complet de la piscine...
- Page 11 éloigné. Ajouter les sections nécessaires. Problème : Accumulation de feuilles à la surface proche du deuxième skimmer (si VICTOR est raccordé sur le skimmer d’une piscine qui en possède deux) CAUSE SOLUTION Le deuxième skimmer est fermé.
- Page 12 VICTOR. Problème : La pompe de filtration est bruyante quand Victor est connecté CAUSE SOLUTION Cavitation de la pompe (insuffisance d’eau Augmenter l’ouverture de la vanne de bonde...
-
Page 13: Entretien Et Utilisation
1. Mettre le balai 5. Inspecter l'engrenage, des arbres de VICTOR sur une transmission et autres composants à l'intérieur surface plate. du VICTOR. Enlever tout débris visible. Enlever les trois vis du capot du corps supérieur (photo 1). Remettre place l’ensemble... -
Page 14: Remplacement Des Pneus
(photo 6) . montre (photo 10) . Enlever les roues. 5. Remettre en place le capot du VICTOR (photo 7) et revisser les trois vis. 4. Dégager manuellement le pneu de la roue en Vérifier une dernière fois que la roue droite du... -
Page 15: Réarmement De La Vanne De By-Pass
“armé” (photo 16) . 4. Reconnecter le tuyau et insérer la 2. Déconnecter le vanne by-pass avec tuyau du VICTOR le raccord conique de la vanne dans la prise de (photo 14). balai ou le skimmer (photo 13) . -
Page 16: Eclaté Et Pièces De Rechange
Engrenage principal de robot Victor 1021026 Axe de roue avant de robot Victor 2-4roues 1023001 Axe de roue arrière de robot Victor 4 roues 1021007 Pneu cranté sans ergot de robot Victor 1021008 Pneu pour carrelage sans ergot de robot Victor... - Page 17 Flotteur de tuyau de robot Victor 2 roues-4 roues 1021018 Inverseur avec ressorts de robot Victor 1024507 Turbine 6 ailettes de robot Victor 2 et 4 roues 1021021 Came de programme 5 crans de robot Victor 2 roues 1021022 Came de programme 3 crans de robot Victor 4 roues...
- Page 18 Notes ................
- Page 19 Notes ................
- Page 20 S.A. au capital de 6 000 000 € - R.C.S/Rennes B 333263846000 37 2008/05- Indice de révision : B - code : 0030010...
