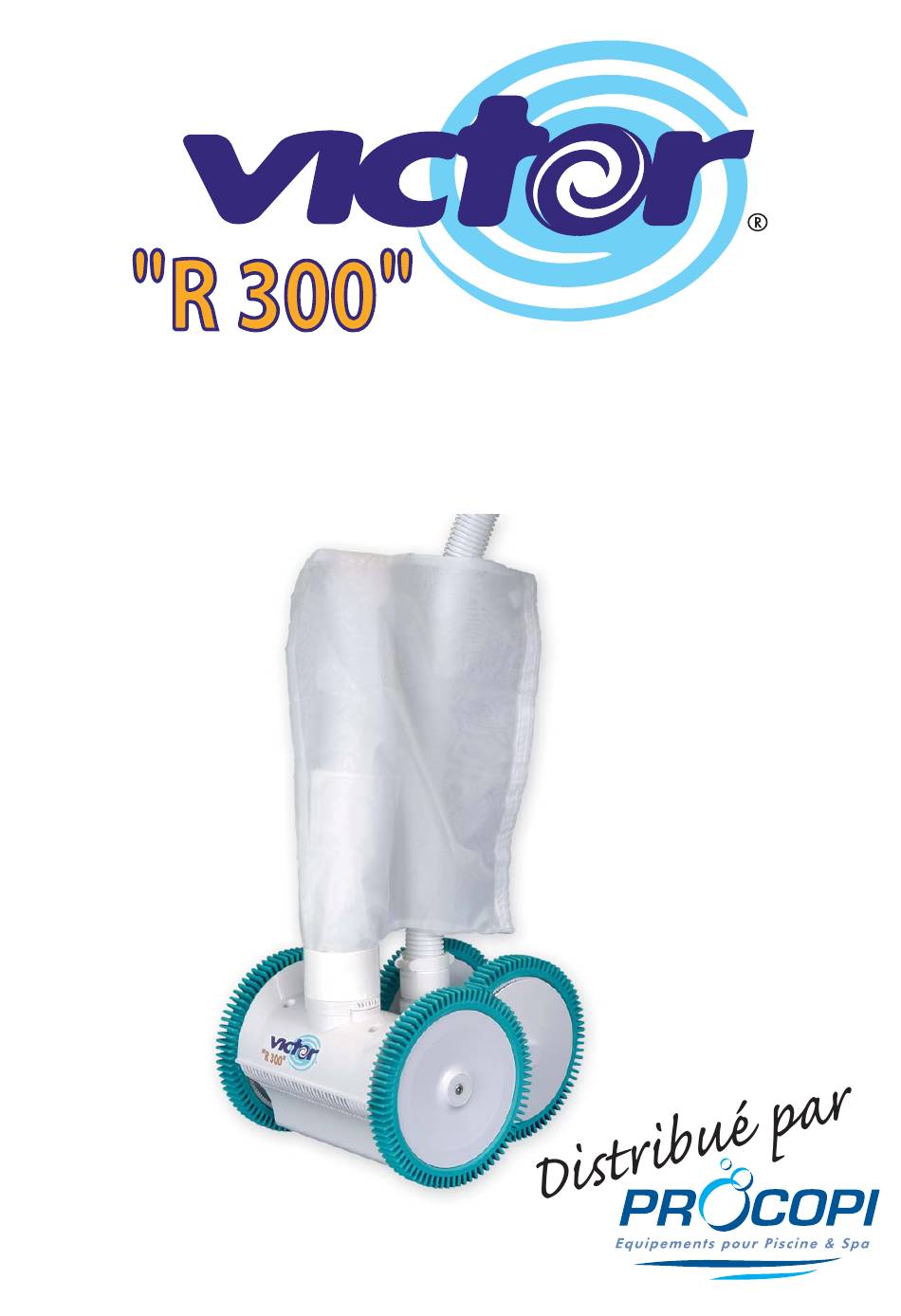

- Page 1 NETTOYEUR AUTOMATIQUE POUR PISCINE MANUEL D’INSTALLATION ET D’UTILISATION A lire attentivement et à conserver pour consultation ultérieure. 2003/05 - Indice de révision : A - code : 0030020...
-
Page 2: Table Des Matières
Relier le tuyau au VICTOR ......6 Etape 4 Mise à l’eau de VICTOR ......6 Etape 5 Raccordement final . - Page 3 étant tournées par l'eau, se plient Le fond de VICTOR R300 a été conçu pour fonctionner contre l’axe, ce qui élimite toute autre résistance. Pour comme un balai aspirateur manuel. Il est équipé d'une cette raison, le système d'entraînement du VICTOR...
-
Page 4: Vérification Des Composants
MISE EN PLACE DE VICTOR R300 VICTOR R300 est fourni complètement pré-monté. Le système s'installe rapidement en quelques minutes et sans outils. Dès l’installation terminée, VICTOR R300 est prêt à fonctionner de manière efficace et silencieuse. 2003/05 - Indice de révision : A - code : 0030020... -
Page 5: Etape
ÉTAPE 1 : INSTALLATION HYDRAULIQUE VICTOR R300 sera accordé à la prise de balai vers laquelle toute ou partie de l’eau des refoulements aura été déviée. Utiliser pour cela une vanne à trois voies qui offrira une plus grande facilité de réglage. La prise de balai deviendra ainsi une sortie d’eau filtrée et pourra à... -
Page 6: Assemblage Du Tuyau
éloigné. Ajouter ou retirer des sections de tuyau pour obtenir la longueur désirée. Connecter la dernière section de tuyau sur le raccord tournant du VICTOR R300 Raccord tournant 2003/05 - Indice de révision : A - code : 0030020 6/12... -
Page 7: Étape 4 : Réglage Des Flotteurs
Placer et positionner un flotteur à 5 cm après chaque jonction de tuyaux sauf pour la dernière section où le flotteur sera positionné au milieu (à environ 90 cm du VICTOR R300). Ce dernier flotteur devra être rapproché du VICTOR R300 dans le cas de piscines peu profondes. Il faudra alors déplacer le flotteur par étapes de 10 cm jusqu’à... -
Page 8: Étape 6 : Position Du Jet Arrière
La soupape by-pass commence de s’ouvrir à 0,8 bar soit environ 12 m3/h, pour réguler la vitesse du VICTOR R300. Dans le cas d’une filtration très importante, il est possible que la soupape de by-pass ne parvienne pas à effectuer correctement la régulation. Il faudra dans ce cas agir sur la vanne 3 voies pour envoyer moins de débit vers la prise de balai. -
Page 9: Solutions A Quelques Problèmes
- Colmatage du filtre. - Nettoyer le panier de la pompe des débris. - Colmatage du panier de la pompe. - Libérer les ailettes des débris (voir "Entretien de VICTOR - Colmatage des ailettes de turbine. R300 ", page 13). - Page 10 (prise de balai) et le point de la piscine le plus éloigné. Ajouter les sections nécessaires. Problème : VICTOR R300 ne grimpe pas les parois. CAUSE SOLUTION (voir "Mouvement trop lent de VICTOR R300, page 9) (voir "Mouvement trop lent de VICTOR R300, page 9)
-
Page 11: Entretien Du Victor R300
Nettoyage de la turbine 1. Mettre le balai 4. Inspecter l'engrenage, des arbres de VICTOR R300 sur transmission et autres composants à l'intérieur une surface plate. du VICTOR R300. Enlever tout débris visible. Enlever les quatre du capot du corps supérieur (photo 1). -
Page 12: Remplacement Des Pneus
Roues arrière - Inspecter l'engrenage, les arbres de transmission - Mettre le balai VICTOR R300 sur une surface et autres composants à l'intérieur du balai plate. Enlever les quatre vis du capot du corps automatique.
