ENTRETIEN DU VICTOR R300
Nettoyage de la turbine
1
2
Prendre soin de ne pas perdre
le jet de propulsion arrière
3
bien insérées dans le moyeu pour garantir un bon
basculement en avant et en arrière.
(N.B. : Le dos des ailettes est soumis à une usure
normale. Lors de la reinstallation d'une ailette sur
le moyeu, s'assurer que le coté usé de l'ailette ne
soit pas dans le moyeu.
2003/05 - Indice de révision : A - code : 0030020

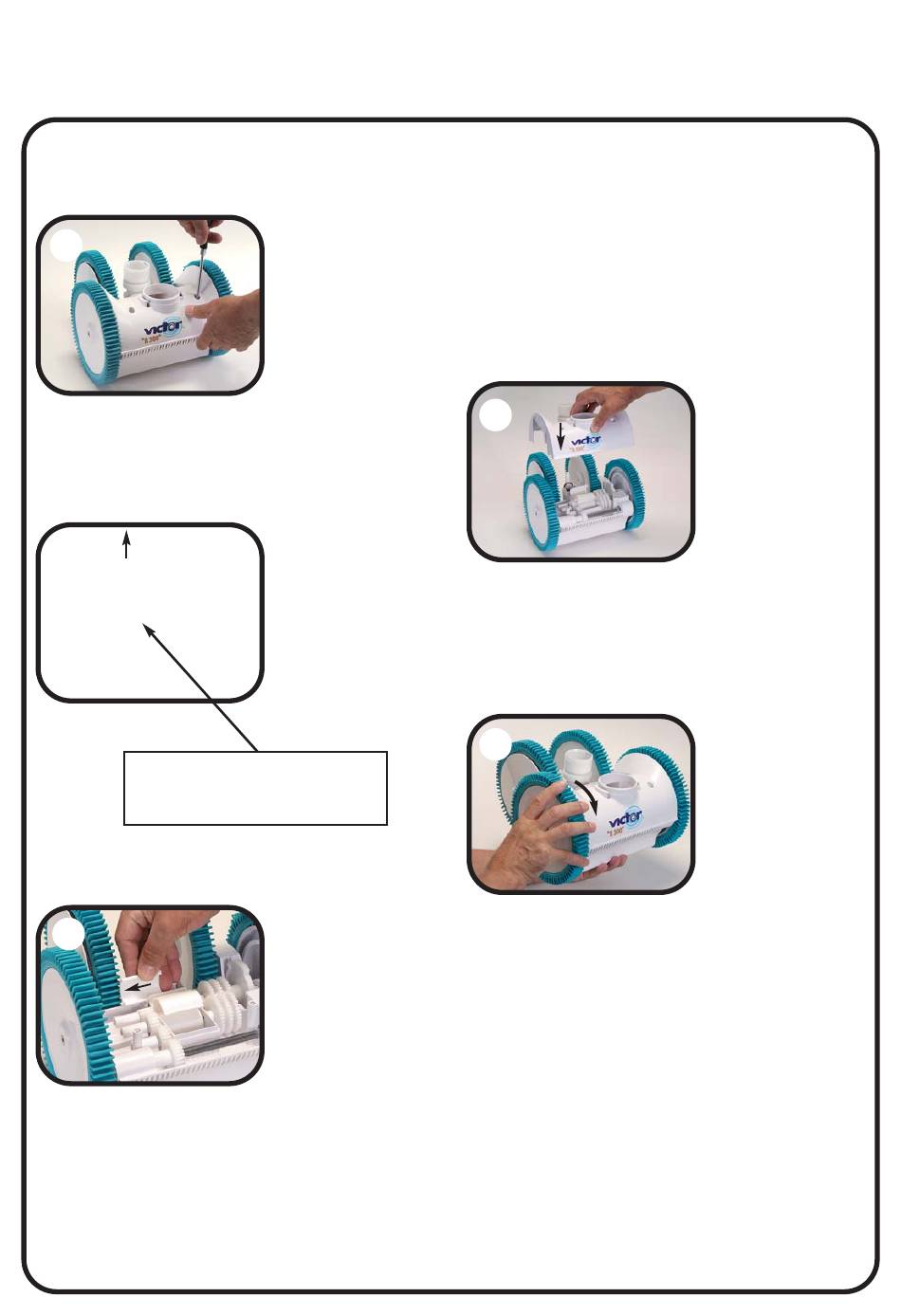

1. Mettre le balai
VICTOR R300 sur
une surface plate.
Enlever les quatre
vis
du capot du
corps
supérieur
(photo 1).
2. Enlever le capot
du corps supérieur
(photo 2) .
3.
Retirer
les
ailettes de turbines
du
moyeu
de
turbine,
en
les
faisant coulisser sur
le coté (photo 3) .
Lors de leur remise
en place, s'assurer
que les ailettes sont
4. Inspecter l'engrenage, des arbres de
transmission et autres composants à l'intérieur
du VICTOR R300. Enlever tout débris visible.
4
5
5.
Remettre
en
place le capot
du
VICTOR
R300
(photo 4) et revisser
les quatre vis.
6. Faire tourner en
avant
les roues à
droite pour vérifier le
mouvement
libre
des
roues,
des
ailettes de turbines
et de l'engrenage
(photo 5) .
