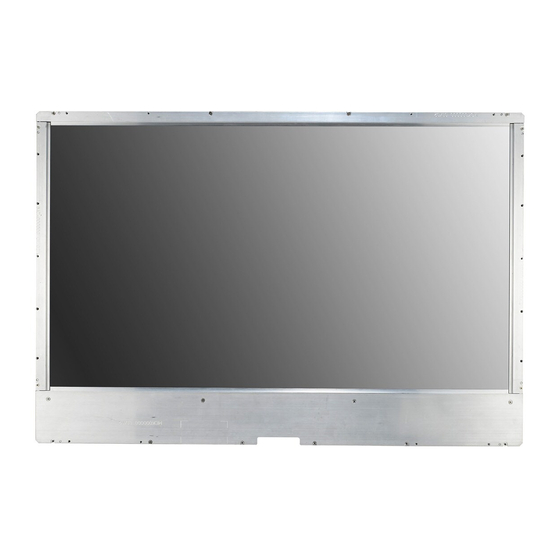

- Page 1 MANUEL D'UTILISATION MONITEUR DE SIGNALISATION Veuillez lire attentivement ce manuel avant de mettre votre moniteur en service et conservez-le pour référence ultérieure. MODÈLES DE MONITEUR DE SIGNALISATION 32LW55A www.lg.com...
-
Page 2: Table Des Matières
SOMMAIRE SOMMAIRE PRÉPARATION DE L'INSTALLATION Accessoires Composition du produit Position portrait Méthodes de stockage pour la protection du panneau - Méthode correcte - Méthode incorrecte INSTALLATION DU PRODUIT Raccordement d'un câble LVDS Installation de l'éclairage Installation dans un espace fermé Attention - Méthode correcte - Méthode incorrecte... -
Page 3: Préparation De L'installation
PRÉPARATION DE L'INSTALLATION PRÉPARATION DE L'INSTALLATION Accessoires Vérifiez que la boîte de votre moniteur contient bien les éléments suivants. S'il manque des accessoires, contactez le revendeur auprès duquel vous avez acheté votre produit. L'aspect réel des produits et des accessoires présentés dans ce manuel peut différer des illustrations. CD (Manuel d'utilisation)/ Guide de configuration facile... -
Page 4: Composition Du Produit
PRÉPARATION DE L'INSTALLATION Composition du produit Utilisez les vis M3. Les trous pour les vis se situent à l'arrière du produit. < Avant du produit > < Arrière du produit > ATTENTION Ce produit est doté d'afficheurs à l'avant et à l'arrière. Assurez-vous d'installer le produit en dirigeant la façade avant vers l'avant. -
Page 5: Position Portrait
PRÉPARATION DE L'INSTALLATION Position portrait Lorsque vous installez l'appareil en position portrait, faites pivoter le moniteur à 90 degrés dans le sens des aiguilles d'une montre (l'écran face à vous). Le mode Portrait est uniquement disponible sur la carte de mise à... -
Page 6: Méthodes De Stockage Pour La Protection Du Panneau
PRÉPARATION DE L'INSTALLATION Méthodes de stockage pour la protection du panneau Méthode correcte Méthode incorrecte Panneau Panneau Coussinet Si vous basculez le panneau sur le côté, vous ris- Lorsque vous posez le produit, placez un coussin quez d'endommager le bas du panneau. ou un chiffon doux sur une surface plane. -
Page 7: Installation Du Produit
INSTALLATION DU PRODUIT INSTALLATION DU PRODUIT Raccordement d'un câble LVDS Le port du câble LVDS est situé tel qu'indiqué sur le schéma ci-dessous. Lors de l'installation du produit, assurez-vous de laisser suffisamment d'espace pour le raccordement du câble LVDS. 30 mm 45 mm Câble LVDS (non inclus) -
Page 8: Installation De L'éclairage
INSTALLATION DU PRODUIT Installation de l'éclairage Un éclairage doit accompagner ce produit. L'éclairage doit être installé derrière le produit afin que l'écran soit clairement visible. 600 lux ou plus (Lorsque le mode Plein Éclairage écran est blanc,) Si vous installez des objets derrière l'écran, un éclairage supplémentaire peut s'avérer nécessaire. Éclairage supplémentaire 600 lux ou plus (Lorsque le mode Plein... -
Page 9: Installation Dans Un Espace Fermé
INSTALLATION DU PRODUIT Installation dans un espace fermé Installez le produit dans un espace fermé. Utilisez des gants de travail lors de l'installation du produit. Ne travaillez pas à mains nues. Le non-respect de cette consigne peut entraîner des dommages corporels. Placez le produit dans un espace fermé. -
Page 10: Attention
INSTALLATION DU PRODUIT Attention Méthode correcte Méthode incorrecte Ne tenez pas le produit en touchant l'écran. Ne soulevez pas le produit en le tenant par un coin. ATTENTION Assurez-vous que l'alimentation soit coupée avant de déplacer ou d'installer le produit. Vous éviterez ainsi tout risque d'électrocution. -
Page 11: Dépannage
DÉPANNAGE DÉPANNAGE Une image rémanente apparaît sur le produit. Problème Résolution Une image rémanente apparaît y Si vous affichez une image fixe sur une période prolongée, les pixels lorsque le produit est mis hors peuvent s'endommager rapidement. Utilisez la fonction écran de tension. -
Page 12: Spécifications
SPÉCIFICATIONS SPÉCIFICATIONS Taille de l'écran actif Diagonale : 801,31 mm Dimensions du contour 743,2 mm x 504,2 mm x 11,2 mm Distance entre pixels 0,36375 mm x 0,36375 mm 1920 pixels horizontaux sur 1 080 pixels verticaux pour la disposition de la bande Format de pixel Profondeur des couleurs 8 bits (D), 16,7 millions de couleurs... - Page 13 SPÉCIFICATIONS (Unité de mesure : mm) 16 trous de fixation (M3) 16-Mounting Ready Hole (M3 Tap) 743,2 51,6 51,6 46,6 46,6...
-
Page 14: Guide De Connexion Des Broches Lvds
GUIDE DE CONNEXION DES BROCHES LVDS GUIDE DE CONNEXION DES BROCHES LVDS Connecteur LCD(CN1) : FI-RE51S-HF ou compatible. Référez-vous au tableau ci-dessous. Connecteur homologue : FI-RE51HL Longueur du câble : 1 m de câble coaxial maximum Broche nº Symbol Description Remarque NC ou GND Connexion inexistante... - Page 15 GUIDE DE CONNEXION DES BROCHES LVDS Broche nº Symbol Description Remarque Connexion inexistante NC ou GND Connexion inexistante Ground NC ou GND Connexion inexistante Ground Ground Ground Ground Connexion inexistante VLCD Power Supply+12.0V VLCD Power Supply+12.0V VLCD Power Supply+12.0V VLCD Power Supply+12.0V Remarque : 1.
- Page 16 Lisez les consignes de sécurité avant d'utiliser le produit. Conservez le manuel d'utilisation (sur CD) à portée de main afin de pouvoir vous y référer ultérieurement. Le nom du modèle et le numéro de série sont indiqués à l'arrière et sur le côté du produit.
