LG 32HL710S Manuel D'utilisation

LG 32HL710S Manuel D'utilisation

Masquer les pouces Voir aussi pour 32HL710S:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
MANUEL D'UTILISATION

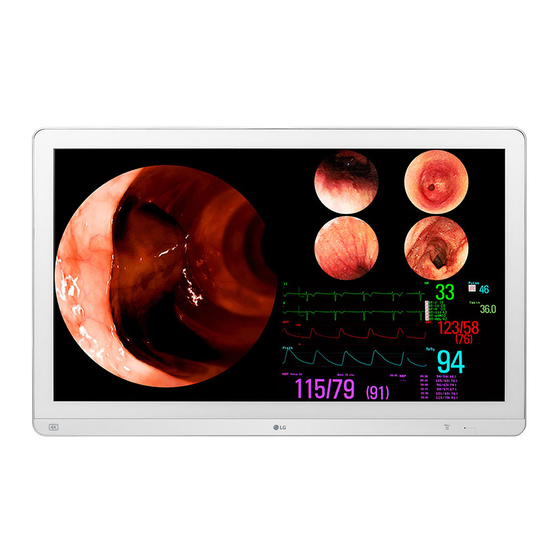

MONITEUR MÉDICAL
Veuillez lire attentivement ce manuel avant de mettre en service votre appareil et conservez-le afin de pouvoir vous y référer
ultérieurement.
32HL710S
www.lg.com
Copyright
2019 LG Electronics Inc. Tous droits réservés.

Publicité

Table des Matières
loading

Manuels Connexes pour LG 32HL710S

Sommaire des Matières pour LG 32HL710S

  • Page 1 MANUEL D'UTILISATION MONITEUR MÉDICAL Veuillez lire attentivement ce manuel avant de mettre en service votre appareil et conservez-le afin de pouvoir vous y référer ultérieurement. 32HL710S www.lg.com Copyright 2019 LG Electronics Inc. Tous droits réservés.

  • Page 2: Table Des Matières

    CONTENU NETTOYAGE ..........3 LICENCE ..........4 INFORMATIONS SUR LES LOGICIELS LIBRES ..........4 ASSEMBLAGE ET PRÉPARATION ....5 PARAMÈTRES UTILISATEUR ....14 RÉSOLUTION DES PROBLÈMES ....27 CARACTÉRISTIQUES DU PRODUIT ..29 CONFIGURATION DU CONTRÔLEUR EXTERNE ..........35...

  • Page 3: Nettoyage

    NETTOYAGE Veuillez noter que ces informations ont pour objectif de favoriser une utilisation correcte et la sécurité de l'équipement. Les symboles suivants peuvent indiquer une situation dangereuse qui, si vous n'en tenez pas compte, peut entraîner des blessures graves ou même la mort pour l'utilisateur ou d'autres personnes, ou endommager l'équipement.

  • Page 4: Licence

    LICENCE INFORMATIONS SUR LES LOGICIELS LIBRES Chaque modèle dispose de licences différentes. Consultez le site www.lg.com pour en savoir plus sur les Pour obtenir le code source sous la licence publique générale, la licence publique générale limitée, la licence publique Mozilla ou les autres licences libres de ce produit, rendez-vous sur http://opensource.lge.com . En licences.

  • Page 5: Assemblage Et Préparation

    ASSEMBLAGE ET PRÉPARATION Composition du produit Veuillez vérifier que tous les éléments sont bien présents dans l'emballage avant d'utiliser le produit. S'il manque des éléments, contactez le revendeur auprès duquel vous avez acheté le produit. Notez bien que le produit et les éléments qui l'accompagnent peuvent avoir un aspect différent de ceux de l'illustration. CD (manuel d'utilisation/logiciel)/Manuel Cordon d'alimentation Adaptateur ca/cc...

  • Page 6: Logiciels Pris En Charge

    True Color Pro Recommandé • Si vous utilisez des câbles génériques non certifiés par LG, l'écran risque de ne rien afficher ou de subir des bruits de l'image. • Requis et recommandé : Vous pouvez télécharger et installer la dernière version à partir du CD fourni ou •...

  • Page 7: Produit Et Touches Contrôle Led

    Produit et Touches contrôle LED Avant...

  • Page 8: Fonctions Des Touches Contrôle Led

    Fonctions des touches contrôle LED • Permet de sélectionner le mode d'entrée. • Ajuste le mode d'affichage pour 2 écrans au minimum. • Permet d'ouvrir le menu [Paramètres des touches de raccourci]. • Permet de régler la luminosité de l'écran. • Permet de sélectionner et de confirmer les menus ou les options •...

  • Page 9: Connecteurs

    Connecteurs Retour...

  • Page 10: Conducteur D'équipotentialité

    Conducteur d'équipotentialité • Branchez une prise équipotentielle. • Utilisé pour le branchement Calibration HW (accessoire en option). • Branchez votre périphérique sur le port d'entrée USB. • Connectez le terminal RS-232C à un appareil externe pour contrôler le moniteur. • Permet le raccordement d'un clavier, d'une souris ou d'un périphérique de stockage USB. •...

  • Page 11: Installation Du Moniteur

    Installation du moniteur Branchement et agencement des câbles Avant de brancher les connecteurs, retirez la porte arrière comme illustré ci-dessous. AVERTISSEMENT • Lorsque la porte arrière est fixée au moniteur, celui-ci est conforme aux normes de résistance à l'eau. N'utilisez pas le moniteur si la porte arrière n'est pas bien fixée, l'étanchéité n'étant pas garantie sans la porte.

  • Page 12: Installation Au Mur

    REMARQUE • Une vis non conforme à la norme VESA peut endommager le produit et provoquer la chute du moniteur. LG Pour installer le moniteur à un mur, fixez un support mural (en option) à l'arrière du moniteur. Electronics n'est pas responsable des accidents liés à l'utilisation de vis non standard.
  • Page 13 • L'installation du moniteur au plafond ou sur un mur incliné est fortement déconseillée. Le moniteur risque de tomber et de provoquer des blessures. Utilisez un support mural agréé par LG et contactez votre revendeur local ou une personne qualifiée.

  • Page 14: Paramètres Utilisateur

    PARAMÈTRES UTILISATEUR Activation du menu rapide Appuyez sur ( ) pour activer la touche contrôle LED. Lorsque cette touche est activée, appuyez sur ( ) pour afficher le menu rapide OSD. Dans le menu de la touche contrôle LED, appuyez sur pour vous déplacer vers la gauche ou la droite, ou sur pour vous déplacer vers le haut ou le bas, ou encore sur pour...

  • Page 15: Configuration Rapide

    Configuration Rapide Appuyez sur ( ) pour activer la touche contrôle LED. Lorsque la touche contrôle LED est activée, appuyez sur ( ) et sélectionnez [Tous les paramètres] pour afficher le menu OSD complet. Dans le menu de la touche contrôle LED, appuyez sur pour vous déplacer vers la gauche ou la droite, ou sur pour vous déplacer vers le haut ou le bas afin d'accéder à...
  • Page 16 [Tous les paramètres] > Explication [Configuration Rapide] [Réinitialiser l'utilisateur] Un préréglage utilisateur permet aux utilisateurs d'enregistrer ou de charger jusqu'à 10 paramètres de qualité d'image pour plusieurs appareils connectés. REMARQUE • Vous pouvez utiliser les préréglages utilisateur pour importer ou enregistrer des éléments dans les options [Ajuster Image] ou [Ajuster Couleur] du menu [Image]. [Nom d'utilisateur] Permet à...

  • Page 17: Source D'entrée

    Source d'entrée Appuyez sur ( ) pour activer la touche contrôle LED. Lorsque la touche contrôle LED est activée, appuyez sur ( ) et sélectionnez [Tous les paramètres] pour afficher le menu OSD complet. Dans le menu de la touche contrôle LED, appuyez sur pour vous déplacer vers la gauche ou la droite, ou sur pour vous déplacer vers le haut ou le bas afin d'accéder à...
  • Page 18 [Tous les paramètres] > Explication [Source d'entrée] [Format d'image] Permet de régler le format d'affichage. ([Full Wide], [Original], [Signal original]) REMARQUE • À la résolution 3840 x 2160, l'affichage peut être identique pour les options [Full Wide], [Original] et [Signal original]. [Basculer l'écran] Ajuste la rotation de l'image à...
  • Page 19 Image Appuyez sur ( ) pour activer la touche contrôle LED. Lorsque la touche contrôle LED est activée, appuyez sur ( ) et sélectionnez [Tous les paramètres] pour afficher le menu OSD complet. Dans le menu de la touche contrôle LED, appuyez sur pour vous déplacer vers la gauche ou la droite, ou sur pour vous déplacer vers le haut ou le bas afin d'accéder à...
  • Page 20 [Mode Image] sur signal HDR (HDMI uniquement) [Tous les paramètres] > Explication [Image] [Perso.] Permet à l'utilisateur de régler chaque élément. [Mode Image] [Vive] Permet d'optimiser l'écran pour les couleurs HDR vives. [Standard] Permet d'optimiser l'écran pour la norme HDR. REMARQUE •...
  • Page 21 [Tous les paramètres] > Explication [Image] [Ajuster Image] [Luminosité] Permet de régler la luminosité de l'écran. REMARQUE • Appuyez sur le bouton pour basculer entre [Activez la fonction "Stabilisateur de luminosité".]/[Désactivez la fonction "Stabilisateur de luminosité".]. • Lorsque [Stabilisateur de luminosité] est réglé sur [On], la fonction de réglage de la [Luminosité] est désactivée. •...
  • Page 22 [Tous les paramètres] > Explication [Image] [Ajuster Image] [DFC] [On] Permet de régler automatiquement la luminosité en fonction de l'écran. [Off] Permet de désactiver la fonction [DFC]. [Temps de Réponse] Permet de définir un temps de réponse pour les images affichées en fonction du mouvement de l'image à l'écran. Dans un environnement normal, il est recommandé...
  • Page 23 [Tous les paramètres] > Explication [Image] [Ajuster Couleur] [Gamma] Définissez votre propre valeur gamma. ([Gamma 1.8], [Gamma 2.0], [Gamma 2.2], [Gamma 2.4], [Gamma 2.6], [DICOM Gamma Curve]) Des paramètres gamma plus élevés signifient l'affichage d'une image plus sombre ou vice versa. [Températ.] Définissez votre propre température de couleur.
  • Page 24 Général Appuyez sur ( ) pour activer la touche contrôle LED. Lorsque la touche contrôle LED est activée, appuyez sur ( ) et sélectionnez [Tous les paramètres] pour afficher le menu OSD complet. Dans le menu de la touche contrôle LED, appuyez sur pour vous déplacer vers la gauche ou la droite, ou sur pour vous déplacer vers le haut ou le bas afin d'accéder à...
  • Page 25 [Tous les paramètres] > Explication [Général] [Réinitialiser l'utilisateur] Un préréglage utilisateur permet aux utilisateurs d'enregistrer ou de charger jusqu'à 10 paramètres de qualité d'image pour plusieurs appareils connectés. REMARQUE • Vous pouvez utiliser les préréglages utilisateur pour importer ou enregistrer des éléments dans les options [Ajuster Image] ou [Ajuster Couleur] du menu [Image]. [Nom d'utilisateur] Permet à...
  • Page 26 [Tous les paramètres] > Explication [Général] [DisplayPort 1.2] Activer ou désactiver DisplayPort 1.2. REMARQUE • Assurez-vous d'avoir bien activé ou désactivé DisplayPort conformément à la version DisplayPort prise en charge par la carte graphique. Si la carte graphique n'est pas compatible, définissez cette option sur [Désactiver].

  • Page 27: Résolution Des Problèmes

    RÉSOLUTION DES PROBLÈMES Rien n'est affiché à l'écran. Problème Solution Le cordon d'alimentation du moniteur est-il branché ? • Vérifiez que le cordon d'alimentation est correctement branché sur la prise secteur. Le voyant d'alimentation est-il allumé ? • Vérifiez la connexion du câble d'alimentation et mettez l'interrupteur d'alimentation en position marche. Le voyant de marche est-il vert ? •...
  • Page 28 L'écran est instable et tremble. / Il y a des traces sombres à l'écran. Problème Solution Avez-vous sélectionné la résolution appropriée ? • Si vous avez sélectionné la résolution HDMI 1080i 60/50 Hz (interlacée), il est possible que l'écran scintille. Modifiez la résolution à 1080p ou réglez la résolution recommandée.

  • Page 29: Caractéristiques Du Produit

    CARACTÉRISTIQUES DU PRODUIT Afin d'améliorer le produit, les spécifications peuvent être modifiées sans préavis. Le symbole ~ signifie courant alternatif et le symbole courant continu. Écran LCD Type TFT (Thin Film Transistor) Affichage LCD (Ecran à cristaux liquides) Distance entre pixels 0,18159 mm x 0,18159 mm Résolution Résolution max.
  • Page 30 Cet équipement n'est pas adapté à une utilisation en présence d'anesthésiques inflammables ou d'oxygène. * Le mode de fonctionnement de la consommation électrique est mesuré selon la norme de test LG. (Modèle blanc complet, résolution maximale) * Le niveau de consommation électrique peut varier en fonction de l'état de fonctionnement et des réglages du moniteur.
  • Page 31 IP35...
  • Page 32 Mode pris en charge (Mode prédéfini - PC) DisplayPort Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Polarité (H/V) Remarques 640 x 480 31,469 59,94 800 x 600 37,879 60,317 1024 x 768 48,363 1152 x 864 54,347 60,05 1280 x 720 1280 x 1024 63,981 60,02...
  • Page 33 HDMI Résolution Fréquence horizontale (kHz) Fréquence verticale (Hz) Polarité (H/V) Remarques 640 x 480 31,469 59,94 800 x 600 37,879 60,317 1024 x 768 48,363 1152 x 864 54,347 60,05 1280 x 720 1280 x 1024 63,981 60,02 1600 x 900 1920 x 1080 67,5 2560 x 1440...
  • Page 34 Mode pris en charge (Vidéo) Dimensions verticales Fréquence verticale (Hz) DVI-D HDMI DisplayPort 480i 59,94/60 480p 59,94/60 576p 576i 720p 59,94/60 720p 1080i 59,94/60 1080p 59,94/60 1080i 1080p 1080p 23,98/24 1080p 29,97/30 2160p 23,98/24 2160p 2160p 29,97/30 2160p 2160p 59,94/60...

  • Page 35: Voy. De Marche

    CONFIGURATION DU CONTRÔLEUR EXTERNE Voy. de Marche Mode Couleur du voyant Le produit fourni peut différer de l'illustration. Mode activé Vert Raccordez le connecteur RS-232C (connecteur série) du PC au connecteur RS-232C IN situé à l'arrière du moniteur. Le câble permettant de raccorder les connecteurs RS-232C n'étant pas fourni dans les accessoires, il doit être REMARQUE acheté...

  • Page 36: Liste De Référence De La Commande

    Liste de référence de la commande Fonction Définir l'ID Cette fonction vous permet d'attribuer un identifiant unique au moniteur pour le télécommander depuis votre Données Commande Commande1 Commande2 (Hexadécimales) Veuillez vous reporter à « Protocole de transmission / réception ». 01. Sources d'alimentation 00 ~ 01 Appuyez sur la touche 02.

  • Page 37: Protocole De Transmission / Réception

    Protocole de transmission / réception Données Commande Commande1 Commande2 (Hexadécimales) 16. [DFC] 00 ~ 01 Transmission 17. [Temps de Réponse] 00 ~ 03 18. [Contrôle des noirs] 00 ~ 64 (Commande1)(Commande2)( )(Définir l'ID)( )(Données)(Cr) 19. [Uniformité] 00 ~ 01 20. [Gamma] 04 ~ 09 (Commande 1): j, k, m, x, t, f, d (Commande 2): Cette commande permet de télécommander l'écran.
  • Page 38 01. Sources d'alimentation (Commande: k a) Avis d'erreur ▶ Permet de mettre sous tension/hors tension le moniteur. (Commande2)( )(Définir l'ID)( )(NG)(Données)(x) Transmission (k)(a)( )(Définir l'ID)( )(Données)(Cr) Si l'appareil reçoit des données anormales telles qu'une fonction non prise en charge ou s'il y a une erreur de Données communication, il renvoie un avis au format ci-dessus.
  • Page 39 [Liste des entrées] (Secondaire) (Commande: x c) 04. [Format d'image] (Principal) (Commande: x f) ▶ Permet de définir le mode de source d'entrée de l'écran secondaire. ▶ Permet de régler le format d'affichage de l'écran principal. Transmission (x)(c)( )(Définir l'ID)( )(Données)(Cr) Transmission (x)(f)( )(Définir l'ID)( )(Données)(Cr) Données Données...
  • Page 40 [Format d'image] (Secondaire 3) (Commande: x i) 05. [PBP / PIP] (Commande: k n) ▶ Permet de régler le format d'affichage de l'écran secondaire 3. ▶ Permet de définir le mode PBP/PIP. Transmission (x)(i)( )(Définir l'ID)( )(Données)(Cr) Transmission (k)(n)( )(Définir l'ID)( )(Données)(Cr) Données Données 00 : [Full Wide]...
  • Page 41 08. [Mode Image] (Commande: d x) 11. [Netteté] (Commande: k k) ▶ Permet de contrôler le mode Image. ▶ Permet de régler la netteté de l'écran. Transmission (d)(x)( )(Définir l'ID)( )(Données)(Cr) Transmission (k)(k)( )(Définir l'ID)( )(Données)(Cr) Données Données 00 : [Perso.] 01 : [Vive] Min: 00 - Max : 64 07 : [REC2020]...
  • Page 42 13. [SUPER RESOLUTION+] (Commande: m c) 16. [DFC] (Commande: m f) ▶ Permet de contrôler la fonction SUPER RESOLUTION+. ▶ Permet de contrôler la fonction DFC. Transmission (m)(c)( )(Définir l'ID)( )(Données)(Cr) Transmission (m)(f)( )(Définir l'ID)( )(Données)(Cr) Données Données 00 : [Haut] 01 : [Moyen] 00 : [On] 01 : [Off]...
  • Page 43 19. [Uniformité] (Commande: m i) 22. [Rouge] (Commande: j w) ▶ Permet de contrôler la fonction Uniformité. ▶ Permet d'ajuster les tons de rouge. Transmission (m)(i)( )(Définir l'ID)( )(Données)(Cr) Transmission (j)(w)( )(Définir l'ID)( )(Données)(Cr) Données Données 00 : [On] 01 : [Off] Min: 00 - Max : 64 Reconnaître (i)( )(Définir l'ID)( )(OK/NG)(Données)(x) Reconnaître (w)( )(Définir l'ID)( )(OK/NG)(Données)(x)
  • Page 44 25. [Langue] (Commande: f i) 28. [Alimentation DVI] (Commande: m m) ▶ Permet de régler la langue de l'écran Menu. ▶ Permet de contrôler la fonction Alimentation DVI. Transmission (f)(i)( )(Définir l'ID)( )(Données)(Cr) Transmission (m)(m)( )(Définir l'ID)( )(Données)(Cr) 00 - 10: Anglais - Coréen (17 langues) Données 00 : [On] 01 : [Off]...
  • Page 45 31. [OSD Verrouiller] (Commande: k m) 33. [Basculer l'écran] (Principal) (Commande: t h) ▶ Permet de contrôler la fonction OSD Verrouiller. ▶ Permet d'ajuster la rotation de l'image de l'écran principal. Transmission (k)(m)( )(Définir l'ID)( )(Données)(Cr) Transmission (t)(h)( )(Définir l'ID)( )(Données)(Cr) Données Données 00 : [Off]...
  • Page 46 34. [Commutateur d’ e ntrée de basculement] (Commande: k z) ▶ Contrôle la fonction de commutateur d'entrée de basculement. Transmission (k)(z)( )(Définir l'ID)( )(Données)(Cr) Données 00 : [Off] 01 : [On] Reconnaître (z)( )(Définir l'ID)( )(OK/NG)(Données)(x) 35. [Entrée principale] (Commande: k v) ▶...
  • Page 47 AVERTISSEMENT : Cet équipement est conforme à la norme CISPR 32 Catégorie A. Dans un environnement résidentiel, cet équipement peut causer des interférences radio. Lisez attentivement le manuel de l'utilisateur (CD) et gardez-le à portée de main. L'étiquette du produit contient des informations nécessaires au service après-vente. MODÈLE Nº...
