2.5 Vue éclatée
14
15
16
17
18
19
20
24
25
26
27
28

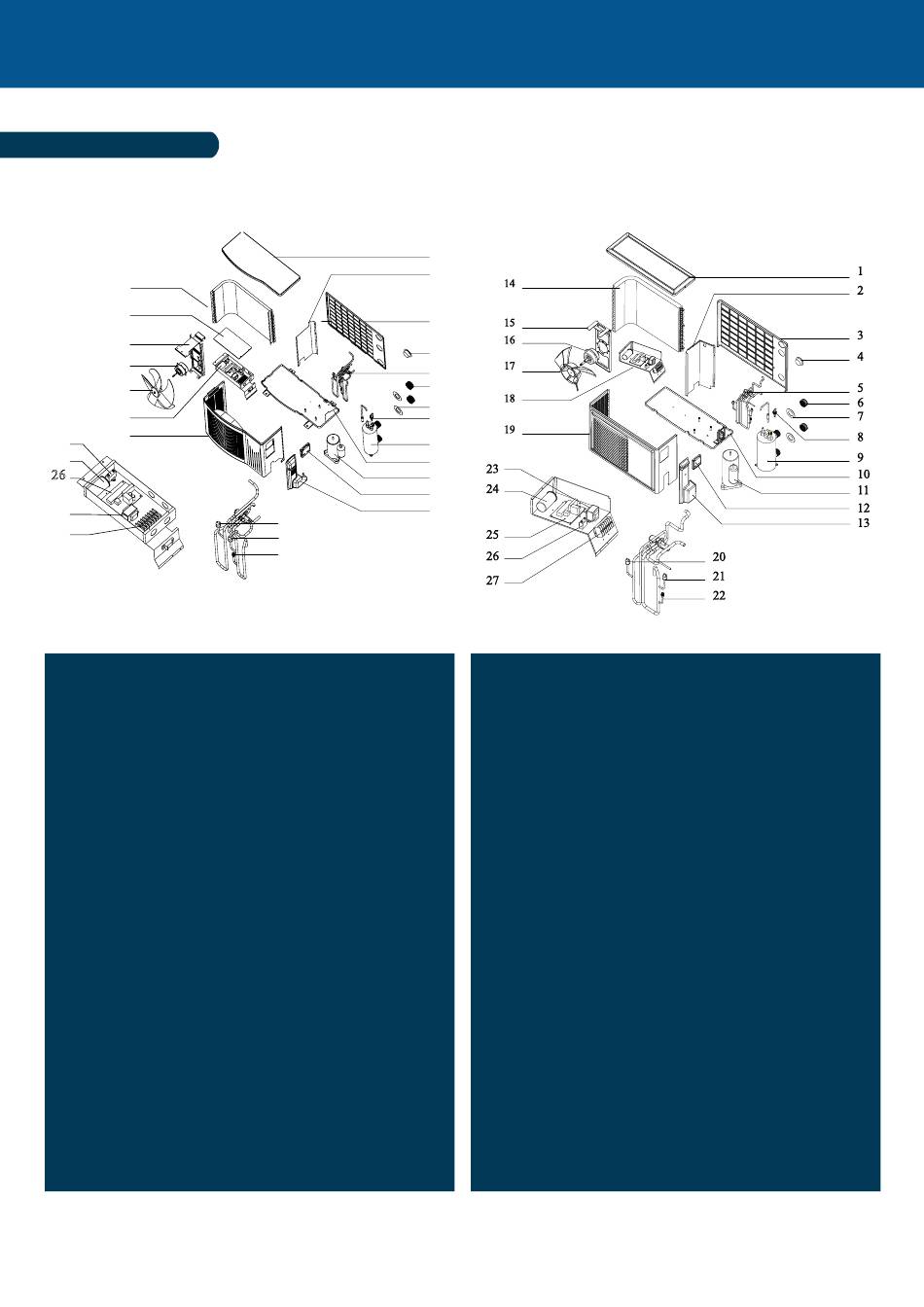

POOLEX 35, POOLEX 48 et JETLINE 35
1. Capot supérieur
2. Clapet intérieur
3. Capot arrière
4. Manomètre
5. Valve à quatre voies
6. Tête de conduite d'eau
7. Joint torique entrée/sortie
8. Contrôleur de débit
9. Réservoir PVC titane
10. Capot inférieur
11. Compresseur
12. Télécommande filaire
13. Poignée de levage
14. Évaporateur
15. Couvercle du boîtier de commande électrique
16. Bâti du moteur
17. Moteur du ventilateur
18. Ventilateur
19. Boîtier de commande électrique
20. Capot frontal
21. Pressostat haute pression
22. Pressostat basse pression
23. Valve de remplissage de gaz
24. Condensateur du ventilateur
25. Condensateur du compresseur
27. Transformateur
26. Carte de circuit imprimé
28. Borniers de connexion
2. Description
1
2
3
4
5
6
7
8
9
10
11
12
13
21
22
23
POOLEX 65, POOLEX 85, JETLINE 48 et JETLINE 65
1. Capot supérieur
2. Clapet intérieur
3. Capot arrière
4. Manomètre
5. Valve à quatre voies
6. Tête de conduite d'eau
7. Joint torique entrée/sortie
8. Contrôleur de débit
9. Réservoir PVC titane
10. Capot inférieur
11. Compresseur
12. Télécommande filaire
13. Poignée de levage
14. Évaporateur
15. Bâti du moteur
16. Moteur du ventilateur
17. Ventilateur
18. Boîtier de commande électrique
19. Capot frontal
20. Pressostat haute pression
21. Pressostat basse pression
22. Valve de remplissage de gaz
23. Transformateur
24. Condensateur du compresseur
25. Carte de circuit imprimé
26. Condensateur du ventilateur
27. Borniers de connexion
